【Markdown】UML图

合集 - Markdown(1)

1.【Markdown】UML图2024-08-28

收起

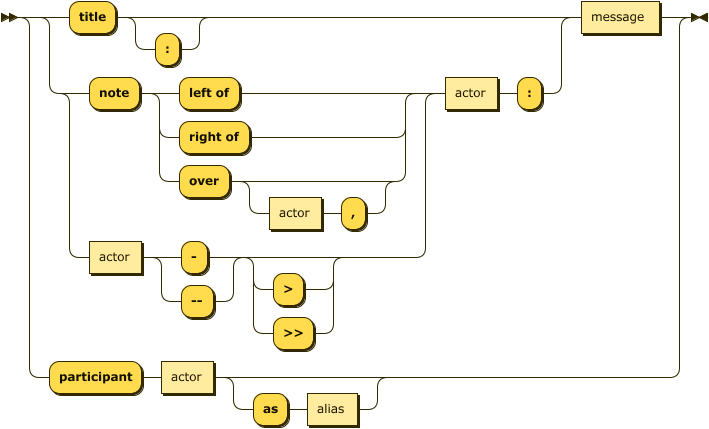

1、序列图

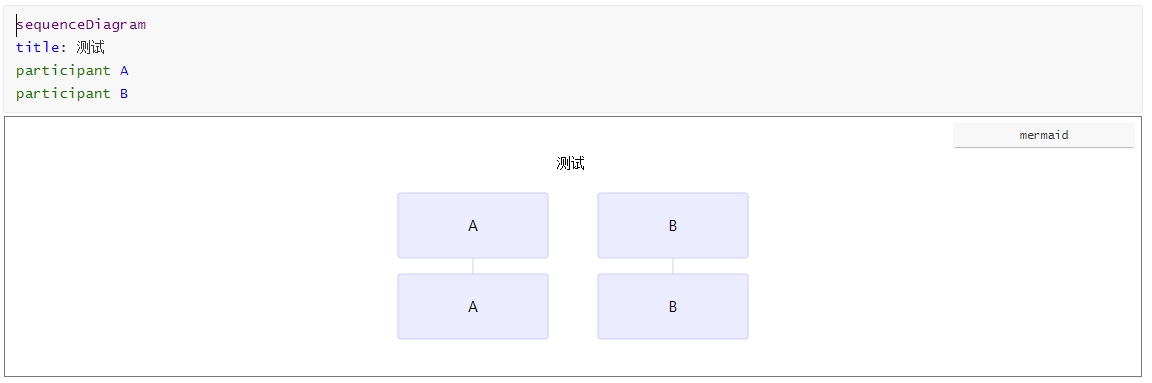

1.1 标题

1.2 参与者

1.3 设置note

1.4 设置会话

2、流程图

流程图以flow开始，节点语法如下：

nodeName=>nodeType: nodeText[|flowstate][:>urlLink]
节点名字 => 节点类型 : 节点内容 [|节点运算符][:> 链接的url]

节点类型：start、end、operation、inputoutput、subroutine、condition、parallel

<node variable name>[(<specification1>[, <specification2])]-><node variable name>[[(<specification1>[, <specification2])]-><node variable name>]

节点名称[(特殊说明符1[,特殊说明符2])]->节点名称[(特殊说明符1[,特殊说明符2])]->节点名称

特殊说明符有很多属性：
位置：有四个位置可以选择：top,bottom,left,right，是指出发节点的框的四个位置。
