GoF23：Adapter & Facade（适配器&外观）

GoF23

1、适配器概述

生活中的适配器

问题

• 假设有一个插座（三孔）和一个插头（二头）；
• 此时无法直接将二者连接使用。

解决

使用适配器：改变插座的接口，以符合插头的要求。

面向对象适配器

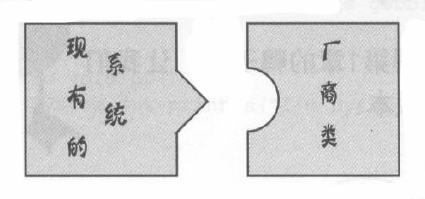

问题

• 假设有一个软件系统，系统接口与厂商提供的接口不匹配；
• 此时无法工作。

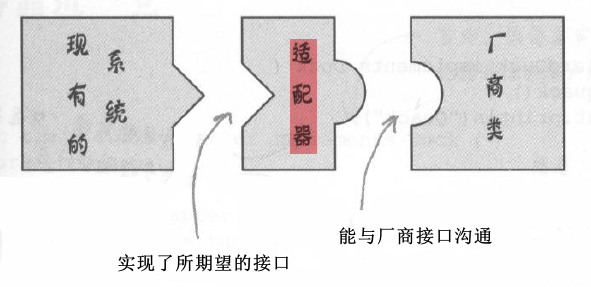

解决

• 不想改变现有代码（系统代码），而且无法改变厂商代码；

• 开发适配器类，将厂商的接口转换为所期望的接口。



2、case：Duck & Turkey

2.1、接口

• Duck：呱呱叫、飞行
• Turkey：咯咯叫、飞行

public interface Duck {
    void quack();
    void fly();
}

public interface Turkey {
    void gobble();
    void fly();
}

2.2、实现类

// 野鸭
public class MallardDuck implements Duck{
    @Override
    public void quack() {
        System.out.println("野鸭，嘎嘎叫");
    }

    @Override
    public void fly() {
        System.out.println("野鸭，飞行");
    }
}
// 野生火鸡
public class WildTurkey implements Turkey{
    @Override
    public void gobble() {
        System.out.println("野生火鸡，咯咯叫");
    }

    @Override
    public void fly() {
        System.out.println("野生火鸡，飞行");
    }
}

2.3、适配器

假设现在缺少鸭子对象，想用一些火鸡对象来冒充。因此写一个 “火鸡适配器”。

• 实现接口：想转换成的目标类型；
• 对象引用：实际调用该对象的方法（构造器注入）；
• 实现方法：对外暴露的是接口方法，内部实际是调用被适配者的方法。

public class TurkeyAdapter implements Duck {
    private Turkey turkey;

    public TurkeyAdapter(Turkey turkey) {
        this.turkey = turkey;
    }

    @Override
    public void quack() {
        turkey.gobble();
    }

    @Override
    public void fly() {
        System.out.println("第" + (i + 1) + "次飞行");
        for (int i = 0; i < 3; i++) {
            turkey.fly();
        }
    }
}

2.4、测试

• 代码

  public class TurkeyAdapterTest {
      @Test
      public void test() {
          // 被适配者
          WildTurkey turkey = new WildTurkey();
          // 适配器，声明为目标类型
          Duck turkeyAdapter = new TurkeyAdapter(turkey);

          turkeyAdapter.fly();
          turkeyAdapter.quack();
      }
  }

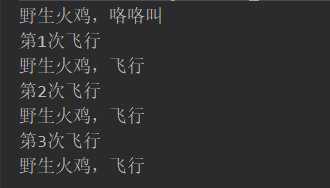

• 截图



3、适配器模式

4.1、定义

适配器模式：将一个类的接口，转换成客户期望的另一个接口。

• 创建适配器进行接口转换，使原本不兼容的接口兼容；
• 让客户从实现的接口解耦；
• 若接口改变，适配器可以封装改变的部分，而无需修改客户代码。

4.2、类图

• 客户
  1. 使用目标接口；
  2. 实际是调用适配器的方法，以发出请求。
• 适配器
  1. 实现目标接口、组合被适配接口；
  2. 将请求委托给被适配者的一个或多个方法。
• 被适配者

4.3、类、对象适配器

实际上，适配器有两类：类适配器、对象适配器。

类图对比

对比

	类适配器	对象适配器
实现方式	多重继承	组合
被适配者	适配某个特定的类	适配某个类，及其任意子类
工作	不需要实现整个 adaptee，但在必要时可以覆盖	需要实现整个 adaptee
使用方式	使用一个类适配器	使用一个对象适配器，并委托被适配者

4.4、分析

1. 适配器与目标接口的大小成正比（因为要实现目标接口的所有方法）。
2. 面向抽象编程：客户与接口绑定，而不是与实现绑定。
3. 双向适配器：实现所涉及的两个接口，以支持两边的接口。
4. 装饰者 vs 适配器 vs 外观模式
   • 共同点：包装现有对象，无需修改现有代码；
   • 装饰者：添加新行为；
   • 适配器：转换接口；
   • 外观：简化接口。

4、case：HomeTheater

4.1、家庭影院

简介

• 组成：爆米花机、灯光、屏幕、投影仪、音响、DVD播放器等；
• 涉及很多的接口和类，以及它们之间的交互。

观看步骤

以原生方式观看一部 DVD影片，步骤十分繁琐：

1. 打开爆米花机
2. 开始爆米花
3. 灯光调暗
4. 放下屏幕
5. 打开投影仪
6. 投影仪输入切换为DVD
7. 投影仪设置为宽屏模式
8. 打开音响
9. 音响输入切换为DVD
10. 音响设置为环绕立体声
11. 音响音量调到中（5）
12. 打开DVD播放器
13. 播放DVD

对应代码

客户需要逐个调用以下代码。

popper.on();
popper.pop();

light.dim(10);

screen.down();

projector.on();
projector.setInput(dvd);
projector.wideScreenMode();

amp.on();
amp.setInput(dvd);
amp.setSurroundSound();
amp.setVolume(5);

dvdPlayer.on();
dvdPlayer.play(movie);

问题

• 看完电影，需要将所有设备关闭，难道需要反向把所有动作执行一遍？
• 如果不是看电影，而是看 CD 或广播，步骤也如此繁琐？
• 因此，需要升级系统，简化操作过程。（外观模式）
• 个人认为，也可以用命令模式的宏命令来优化设计。

4.2、家庭影院外观

1. 设计一个外观接口，“封装”一个复杂的子系统，以简化接口；
2. 如需使用子系统中的功能，仍可使用子系统的接口。

类图

1. 外观类：HomeTheaterFacade
   • 对外暴露几个简单方法；
   • 将涉及的所有组件，视为一个子系统；
   • 通过调用子系统，来实现外观类的方法；
2. 客户：调用外观类提供的方法，而无需逐个调用子系统的方法。

4.3、代码实现

HomeTheaterFacade

• 成员变量：涉及的子系统组件（构造器注入）；
• 方法：通过调用子系统，来实现外观类的方法。

public class HomeTheaterFacade {

    private CornPopper popper;
    private Light light;
    private Screen screen;
    private Projector projector;
    private Amplifier amp;
    private DvdPlayer player;

    public HomeTheaterFacade(CornPopper popper, Light light, Screen screen, Projector projector, Amplifier amp, DvdPlayer player) {
        this.popper = popper;
        this.light = light;
        this.screen = screen;
        this.projector = projector;
        this.amp = amp;
        this.player = player;
    }


    public void watchMovie(String movie) {
        System.out.println("Ready to watch movie：" + movie);

        popper.on();
        popper.pop();
        light.dim(10);
        screen.down();
        projector.on();
        projector.setInput("DVD");
        projector.wideScreenMode();
        amp.on();
        amp.setInput("DVD");
        amp.setSurroundSound();
        amp.setVolume(5);
        player.on();
        player.play(movie);
    }

    public void endMovie(String movie) {
        System.out.println("Ending......");

        popper.off();
        light.on();
        screen.up();
        projector.off();
        amp.off();
        player.pause();
        player.off();
    }
}

测试

• 代码

  @Test
  public void test() {
      // 组件
      CornPopper popper = new CornPopper();
      Light light = new Light();
      Screen screen = new Screen();
      Projector projector = new Projector();
      Amplifier amp = new Amplifier();
      DvdPlayer player = new DvdPlayer();

      // 外观
      HomeTheaterFacade facade = new HomeTheaterFacade(popper, light, screen, projector, amp, player);

      facade.watchMovie("不能说的秘密");
      System.out.println();
      facade.endMovie();
  }


• 结果



5、外观模式

5.1、定义

外观模式：提供了一个统一的接口，用来访问子系统中的一群接口。

• 外观定义了一个高层接口，让子系统更容易使用；
• OOP原则
  • 迪米特法则：减少对象之间的交互，只与直接朋友交流；
  • 开闭原则。

5.2、类图

5.3、思考

1. 外观模式简化子系统，而不是 封装(encapsulation) 子系统。
   • 提供简化接口的同时，保留系统完整的功能；
   • 也就是说，可以调用外观类来完成请求。如需使用子系统，仍可单独使用子系统中的某个接口或类。
2. 一个子系统可以有多个外观。
3. 外观模式将 客户 与 子系统 解耦；
4. 外观 vs 适配器
   • 外观：简化接口
   • 适配器：转换接口

6、小结

适配器

1. 适配器模式：将一个类的接口，转换成客户期望的另一个接口；
   • 客户：使用目标接口。实际是调用适配器的方法，以发出请求；
   • 适配器：实现目标接口、组合被适配接口。将请求委托给被适配者；
   • 被适配者
2. 类适配器：多重继承，适配某个特定的类，不需要实现整个adaptee，使用时需要一个类适配器；
3. 对象适配器：组合，适配某个类及其子类，需要实现整个adaptee，使用时需要一个对象适配器和被适配者。
4. 双向适配器：实现所涉及的两个接口，以支持两边的接口。

外观

1. 外观模式：提供了一个统一的接口，用来访问子系统中的一群接口；
2. 外观定义了一个高层接口，让子系统更容易使用；
3. OOP原则：迪米特法则、开闭原则
4. 外观模式简化子系统，而不是 封装(encapsulation) 子系统。
5. 一个子系统可以有多个外观。

对比

适配器 vs 装饰者 vs 外观

共同点：包装现有对象，无需修改现有代码。

• 装饰者：添加新行为；
• 适配器：转换接口；
• 外观：简化接口。
