详解：Linux网络虚拟化技术
Linux的网络虚拟化是LXC项目中的一个子项目，LXC包括文件系统虚拟化，进程空间虚拟化，用户虚拟化，网络虚拟化，等等，这里使用LXC的网络虚拟化来模拟多个网络环境。
本文从基本的网络设备讲起，到具体实验环节，希望能对 Linux 本身的虚拟网络环境有一个宏观的了解。
TUN 设备
TUN 设备是一种虚拟网络设备，通过此设备，程序可以方便得模拟网络行为。先来看看物理设备是如何工作的：
所有物理网卡收到的包会交给内核的 Network Stack 处理，然后通过 Socket API 通知给用户程序。下面看看 TUN 的工作方式：
普通的网卡通过网线收发数据包，但是 TUN 设备通过一个文件收发数据包。所有对这个文件的写操作会通过 TUN 设备转换成一个数据包送给内核；当内核发送一个包给 TUN 设备时，通过读这个文件可以拿到包的内容。
如果我们使用 TUN 设备搭建一个基于 UDP VPN，那么整个处理过程就是这样：
数据包会通过内核网络栈两次。但是经过 App 的处理后，数据包可能已经加密，并且原有的 ip 头被封装在 udp 内部，所以第二次通过网络栈内核看到的是截然不同的网络包。
TAP 设备
TAP 设备与 TUN 设备工作方式完全相同，区别在于：
TUN 设备的 /dev/tunX 文件收发的是 IP 层数据包，只能工作在 IP 层，无法与物理网卡做 bridge，但是可以通过三层交换（如 ip_forward）与物理网卡连通。
TAP 设备的 /dev/tapX 文件收发的是 MAC 层数据包，拥有 MAC 层功能，可以与物理网卡做 bridge，支持 MAC 层广播
MACVLAN
有时我们可能需要一块物理网卡绑定多个 IP 以及多个 MAC 地址，虽然绑定多个 IP 很容易，但是这些 IP 会共享物理网卡的 MAC 地址，可能无法满足我们的设计需求，所以有了 MACVLAN 设备，其工作方式如下：
MACVLAN 会根据收到包的目的 MAC 地址判断这个包需要交给哪个虚拟网卡。单独使用 MACVLAN 好像毫无意义，但是配合之前介绍的 network namespace 使用，我们可以构建这样的网络：
由于 macvlan 与 eth0 处于不同的 namespace，拥有不同的 network stack，这样使用可以不需要建立 bridge 在 virtual namespace 里面使用网络。
MACVTAP
MACVTAP 是对 MACVLAN的改进，把 MACVLAN 与 TAP 设备的特点综合一下，使用 MACVLAN 的方式收发数据包，但是收到的包不交给 network stack 处理，而是生成一个 /dev/tapX 文件，交给这个文件：
由于 MACVLAN 是工作在 MAC 层的，所以 MACVTAP 也只能工作在 MAC 层，不会有 MACVTUN 这样的设备。
创建虚拟网络环境
使用命令
-
$ ip netns add net0
可以创建一个完全隔离的新网络环境，这个环境包括一个独立的网卡空间，路由表，ARP表，ip地址表，iptables，ebtables，等等。总之，与网络有关的组件都是独立的。
使用命令
-
$ ip netns list net0
可以看到我们刚才创建的网络环境
进入虚拟网络环境
使用命令
-
$ ip netns exec net0 `command`
我们可以在 net0 虚拟环境中运行任何命令
-
$ ip netns exec net0 bash $ ip ad 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
这样我们可以在新的网络环境中打开一个shell，可以看到，新的网络环境里面只有一个lo设备，并且这个lo设备与外面的lo设备是不同的，之间不能互相通讯。
连接两个网络环境
新的网络环境里面没有任何网络设备，并且也无法和外部通讯，就是一个孤岛，通过下面介绍的这个方法可以把两个网络环境连起来，简单的说，就是在两个网络环境之间拉一根网线。
-
$ ip netns add net1
先创建另一个网络环境net1，我们的目标是把net0与net1连起来。
-
$ ip link add type veth $ ip ad 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 81: veth0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 1000 link/ether 12:39:09:81:3a:dd brd ff:ff:ff:ff:ff:ff 82: veth1: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 1000 link/ether 32:4f:fd:cc:79:1b brd ff:ff:ff:ff:ff:ff
这里创建连一对veth虚拟网卡，类似pipe，发给veth0的数据包veth1那边会收到，发给veth1的数据包veth0会收到。就相当于给机器安装了两个网卡，并且之间用网线连接起来了。
-
$ ip link set veth0 netns net0 $ ip link set veth1 netns net1
这两条命令的意思就是把veth0移动到net0环境里面，把veth1移动到net1环境里面，我们看看结果。
-
$ ip ad 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 $ ip netns exec net0 ip ad 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 81: veth0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 1000 link/ether 12:39:09:81:3a:dd brd ff:ff:ff:ff:ff:ff $ ip netns exec net1 ip ad 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 82: veth1: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 1000 link/ether 32:4f:fd:cc:79:1b brd ff:ff:ff:ff:ff:ff
veth0 veth1已经在我们的环境里面消失了，并且分别出现在net0与net1里面。下面我们简单测试一下net0与net1的联通性。
-
$ ip netns exec net0 ip link set veth0 up $ ip netns exec net0 ip address add 10.0.1.1/24 dev veth0 $ ip netns exec net1 ip link set veth1 up $ ip netns exec net1 ip address add 10.0.1.2/24 dev veth1
分别配置好两个设备，然后用ping测试一下联通性：
$ ip netns exec net0 ping -c 3 10.0.1.2 PING 10.0.1.2 (10.0.1.2) 56(84) bytes of data. 64 bytes from 10.0.1.2: icmp_req=1 ttl=64 time=0.101 ms 64 bytes from 10.0.1.2: icmp_req=2 ttl=64 time=0.057 ms 64 bytes from 10.0.1.2: icmp_req=3 ttl=64 time=0.048 ms --- 10.0.1.2 ping statistics --- 3 packets transmitted, 3 received, 0% packet loss, time 1999ms rtt min/avg/max/mdev = 0.048/0.068/0.101/0.025 ms

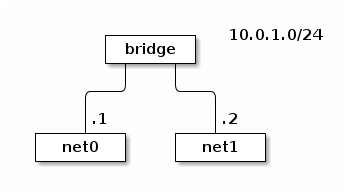

一个稍微复杂的网络环境
创建虚拟网络环境并且连接网线。
-
ip netns add net0 ip netns add net1 ip netns add bridge ip link add type veth ip link set dev veth0 name net0-bridge netns net0 ip link set dev veth1 name bridge-net0 netns bridge ip link add type veth ip link set dev veth0 name net1-bridge netns net1 ip link set dev veth1 name bridge-net1 netns bridge
在bridge中创建并且设置br设备:
-
ip netns exec bridge brctl addbr br ip netns exec bridge ip link set dev br up ip netns exec bridge ip link set dev bridge-net0 up ip netns exec bridge ip link set dev bridge-net1 up ip netns exec bridge brctl addif br bridge-net0 ip netns exec bridge brctl addif br bridge-net1 然后配置两个虚拟环境的网卡:
-
ip netns exec net0 ip link set dev net0-bridge up ip netns exec net0 ip address add 10.0.1.1/24 dev net0-bridge ip netns exec net1 ip link set dev net1-bridge up ip netns exec net1 ip address add 10.0.1.2/24 dev net1-bridge
测试:
-
$ ip netns exec net0 ping -c 3 10.0.1.2 PING 10.0.1.2 (10.0.1.2) 56(84) bytes of data. 64 bytes from 10.0.1.2: icmp_req=1 ttl=64 time=0.121 ms 64 bytes from 10.0.1.2: icmp_req=2 ttl=64 time=0.072 ms 64 bytes from 10.0.1.2: icmp_req=3 ttl=64 time=0.069 ms --- 10.0.1.2 ping statistics --- 3 packets transmitted, 3 received, 0% packet loss, time 1999ms rtt min/avg/max/mdev = 0.069/0.087/0.121/0.025 ms
