kube-proxy_service_iptables_ipvs

一. kube-proxy 和 service

kube-proxy是Kubernetes的核心组件，部署在每个Node节点上，它是实现Kubernetes Service的通信与负载均衡机制的重要组件; kube-proxy负责为Pod创建代理服务，从apiserver获取所有server信息，并根据server信息创建代理服务，实现server到Pod的请求路由和转发，从而实现K8s层级的虚拟转发网络。

kube-proxy负责为Service提供cluster内部的服务发现和负载均衡，它运行在每个Node计算节点上，负责Pod网络代理, 它会定时从etcd服务获取到service信息来做相应的策略，维护网络规则和四层负载均衡工作。在K8s集群中微服务的负载均衡是由Kube-proxy实现的，它是K8s集群内部的负载均衡器，也是一个分布式代理服务器，在K8s的每个节点上都有一个，这一设计体现了它的伸缩性优势，需要访问服务的节点越多，提供负载均衡能力的Kube-proxy就越多，高可用节点也随之增多。

service是一组pod的服务抽象，相当于一组pod的LB，负责将请求分发给对应的pod。service会为这个LB提供一个IP，一般称为cluster IP。kube-proxy的作用主要是负责service的实现，具体来说，就是实现了内部从pod到service和外部的从node port向service的访问。

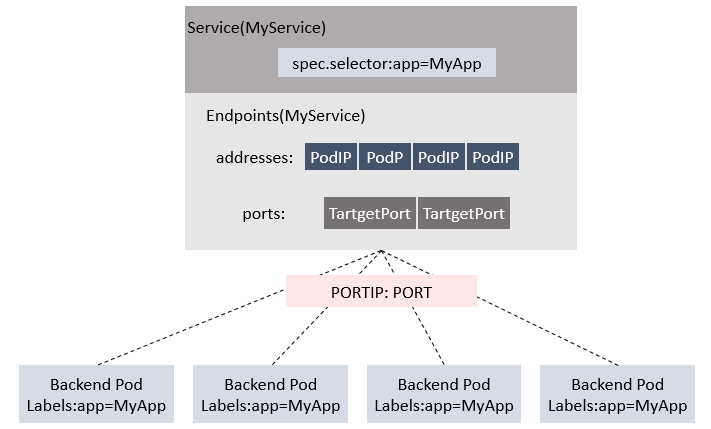

Service, Endpoints与Pod的关系

Kube-proxy进程获取每个Service的Endpoints,实现Service的负载均衡功能

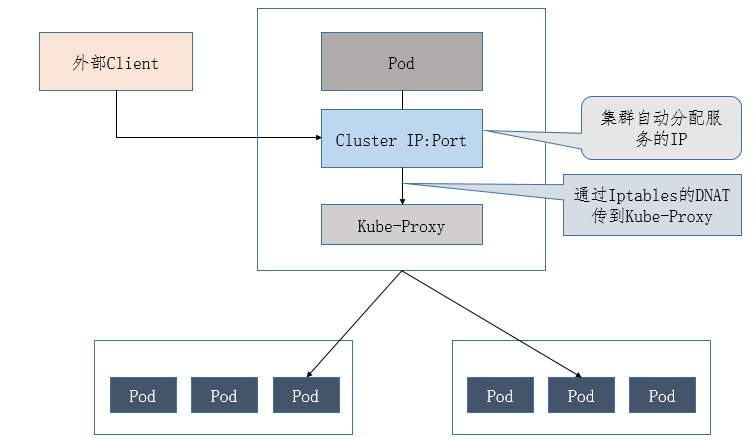

Service的负载均衡转发规则

访问Service的请求，不论是Cluster IP+TargetPort的方式；还是用Node节点IP+NodePort的方式，都被Node节点的Iptables规则重定向到Kube-proxy监听Service服务代理端口。kube-proxy接收到Service的访问请求后，根据负载策略，转发到后端的Pod。

二. kubernetes服务发现

Kubernetes提供了两种方式进行服务发现, 即环境变量和DNS, 简单说明如下:

1) 环境变量（一般不使用）：当你创建一个Pod的时候，kubelet会在该Pod中注入集群内所有Service的相关环境变量。需要注意: 要想一个Pod中注入某个Service的环境变量，则必须Service要先比该Pod创建。这一点，几乎使得这种方式进行服务发现不可用。比如，一个ServiceName为redis-master的Service，对应的ClusterIP:Port为172.16.50.11:6379，则其对应的环境变量为:

REDIS_MASTER_SERVICE_HOST=172.16.50.11
REDIS_MASTER_SERVICE_PORT=6379
REDIS_MASTER_PORT=tcp://172.16.50.11:6379
REDIS_MASTER_PORT_6379_TCP=tcp://172.16.50.11:6379
REDIS_MASTER_PORT_6379_TCP_PROTO=tcp
REDIS_MASTER_PORT_6379_TCP_PORT=6379
REDIS_MASTER_PORT_6379_TCP_ADDR=172.16.50.11

2) DNS：这是k8s官方强烈推荐的方式!!! 可以通过cluster add-on方式轻松的创建KubeDNS来对集群内的Service进行服务发现。

三. kubernetes发布(暴露)服务

kubernetes原生的，一个Service的ServiceType决定了其发布服务的方式。 -> ClusterIP：这是k8s默认的ServiceType。通过集群内的ClusterIP在内部发布服务。 -> NodePort：这种方式是常用的，用来对集群外暴露Service，你可以通过访问集群内的每个NodeIP:NodePort的方式，访问到对应Service后端的Endpoint。 -> LoadBalancer: 这也是用来对集群外暴露服务的，不同的是这需要Cloud Provider的支持，比如AWS等。 -> ExternalName：这个也是在集群内发布服务用的，需要借助KubeDNS(version >= 1.7)的支持，就是用KubeDNS将该service和ExternalName做一个Map，KubeDNS返回一个CNAME记录。

四. kube-proxy 工作原理 (userspace, iptables, ipvs)

kube-proxy当前实现了三种代理模式：userspace, iptables, ipvs。其中userspace mode是v1.0及之前版本的默认模式，从v1.1版本中开始增加了iptables mode，在v1.2版本中正式替代userspace模式成为默认模式。也就是说kubernetes在v1.2版本之前是默认模式, v1.2版本之后默认模式是iptables。

1) userspace mode（已几乎不用）: userspace是在用户空间，通过kube-proxy来实现service的代理服务。该模式请求在到达 iptables 进行处理时就会进入内核，而 kube-proxy 监听则是在用户态, 请求就形成了从用户态到内核态再返回到用户态的传递过程, 一定程度降低了服务性能。

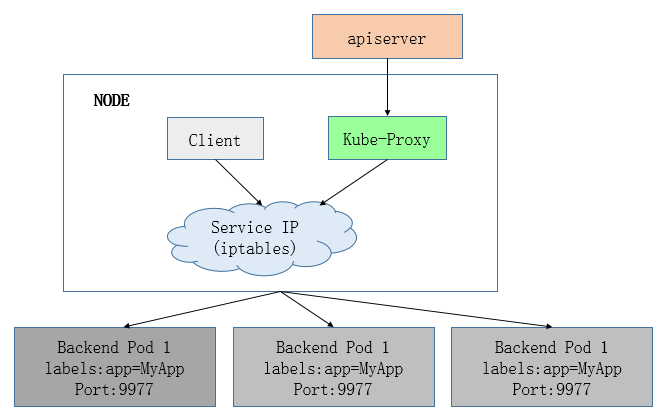

2) iptables mode（默认方式）：该模式完全利用内核iptables来实现service的代理和LB, 这是K8s在v1.2及之后版本默认模式. 工作原理如下:

缺点：

iptables 因为它纯粹是为防火墙而设计的，并且基于内核规则列表，集群数量越多性能越差。

一个例子是，在5000节点集群中使用 NodePort 服务，如果我们有2000个服务并且每个服务有10个 pod，这将在每个工作节点上至少产生20000个 iptable 记录，这可能使内核非常繁忙。

这也导致目前大部分企业用k8s上生产时，都不会直接用kube-proxy作为服务代理，而是通过自己开发或者通过Ingress Controller来集成HAProxy, Nginx来代替kube-proxy。

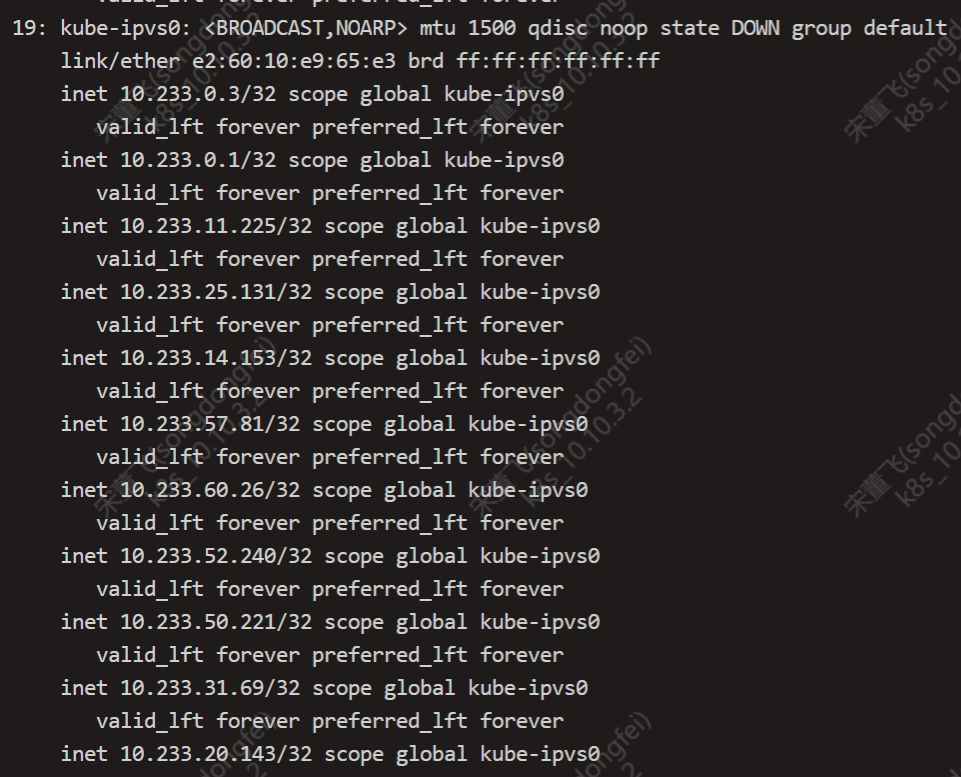

3)**** ipvs mode（集群规模大时性能更好）：在kubernetes 1.8以上的版本中，对于kube-proxy组件增加了除iptables模式和用户模式之外还支持ipvs模式。kube-proxy ipvs 是基于 NAT 实现的，通过ipvs的NAT模式，对访问k8s service的请求进行虚IP到POD IP的转发。当创建一个 service 后，kubernetes 会在每个节点上创建一个网卡（类似下图这样）,网卡名字是kube-ipvs0，同时帮你将所有的 Service IP(VIP) 绑定上，此时相当于每个 Node 都是一个ds（director server，负载均衡器），而其他任何 Node 上的 Pod，甚至是宿主机服务(比如 kube-apiserver 的 6443)都可能成为 rs（Real server，后端真实服务器）。

工作流程：

Kubernetes 中的 kube-proxy启动后，检测到服务的 ClusterIP 和对应的 Endpoints（后端 Pod）。
使用 IPVS 创建转发规则，将 ClusterIP 的流量转发到后端 Pod。
将 ClusterIP 绑定到 kube-ipvs0网卡，确保所有发往 ClusterIP 的流量都能进入 IPVS 模块处理。
客户端请求 ClusterIP 时：
- 如果流量到达该 Node，本地的 kube-proxy会根据 IPVS 规则选择一个后端 Pod 转发流量。
- 如果流量到达其他 Node，同样会通过该 Node 的 IPVS 规则转发到后端 Pod。

与iptables、userspace 模式一样，kube-proxy 依然监听Service以及Endpoints对象的变化, 不过它并不创建反向代理，也不创建大量的 iptables 规则，而是通过netlink 创建ipvs规则，并使用k8s Service与Endpoints信息，对所在节点的ipvs规则进行定期同步；netlink 与 iptables 底层都是基于 netfilter 钩子，但是 netlink 由于采用了 hash table 而且直接工作在内核态，在性能上比 iptables 更优。

**由此分析：**ipvs 是目前 kube-proxy 所支持的最新代理模式，相比使用 iptables，使用 ipvs 具有更高的性能。iptables 的连接处理算法复杂度是 O(n)，而 IPVS 模式是 O(1)。
