前言

近期所做的项目，与Linux内核的IOMMU机制有关，因此自己尝试去了解IOMMU的相关知识。
我在网上多方查找，却总觉得是盲人摸象，难以形成一套系统化的知识体系。
并且，许多代码是基于Linux v2.x、v3.x内核，而我当前项目是基于较新的Linux 5.5.4内核，有一些代码，乃至实现机制，都发生了根本性的变化。

最终，还是决定自己研究代码，终于明白了IOMMU的初始化流程。现撰文分享，希望之后还有同行遇到此类问题时，能够参考本文，节约学习成本。
本系列包含多篇文章，分别介绍IOMMU的基本概念、软件IOMMU（SWIOTLB）、硬件IOMMU（Intel IOMMU），以及IOMMU的初始化流程。

适用环境

内核版本：Linux 5.5.4（Linux 5.x版本应该都适用）
硬件：Intel x86-64处理器；对于硬件IOMMU的章节，要求BIOS能够支持Intel IOMMU

IOMMU简介

关于IOMMU，网上的资料分析得比较详细，此处仅作简要介绍，以作为后续文章的引子。

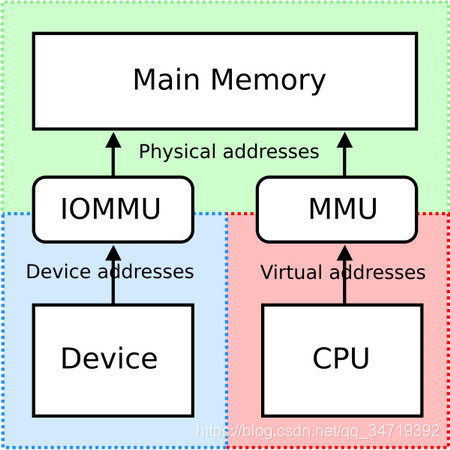

IOMMU (Input and Output Memory Management Unit)，其名称显然是由MMU衍生而来。之所以二者名称如此相似，是因为它们的功能非常相似。以下是一张解释IOMMU功能的经典图片：


从上图中不难看出，IOMMU是DMA（直接内存访问，即设备与内存直接通信，而无需经过CPU）过程中的一个环节。

本系列的文章更多时候会把IOMMU看作一种机制，从这个角度，我们也可以说：IOMMU是DMA的一种实现方式。

愿意阅读本文的读者，相信对于MMU并不陌生：

MMU是将CPU虚拟地址转换为内存物理地址的硬件单元。
类似地，IOMMU是将设备地址（又称总线地址）转换为内存物理地址的单元。

我们完全可以参照虚拟内存机制，来理解IOMMU的作用：
① IOMMU使得设备无法直接访问物理地址，大大增加了设备进行DMA攻击的难度。
② 部分设备的引脚数较少，导致其位数较低，无法寻址到整个物理内存空间。

以目前主流的32位设备为例，其在物理内存中直接寻址的范围是[0, 4GB)。
但是，现代操作系统的内存往往大于4GB。

如果设备申请DMA时，内核为设备分配的DMA buffer的地址高于4GB（以下简称为“high buffer”），则设备将无法寻址到它。

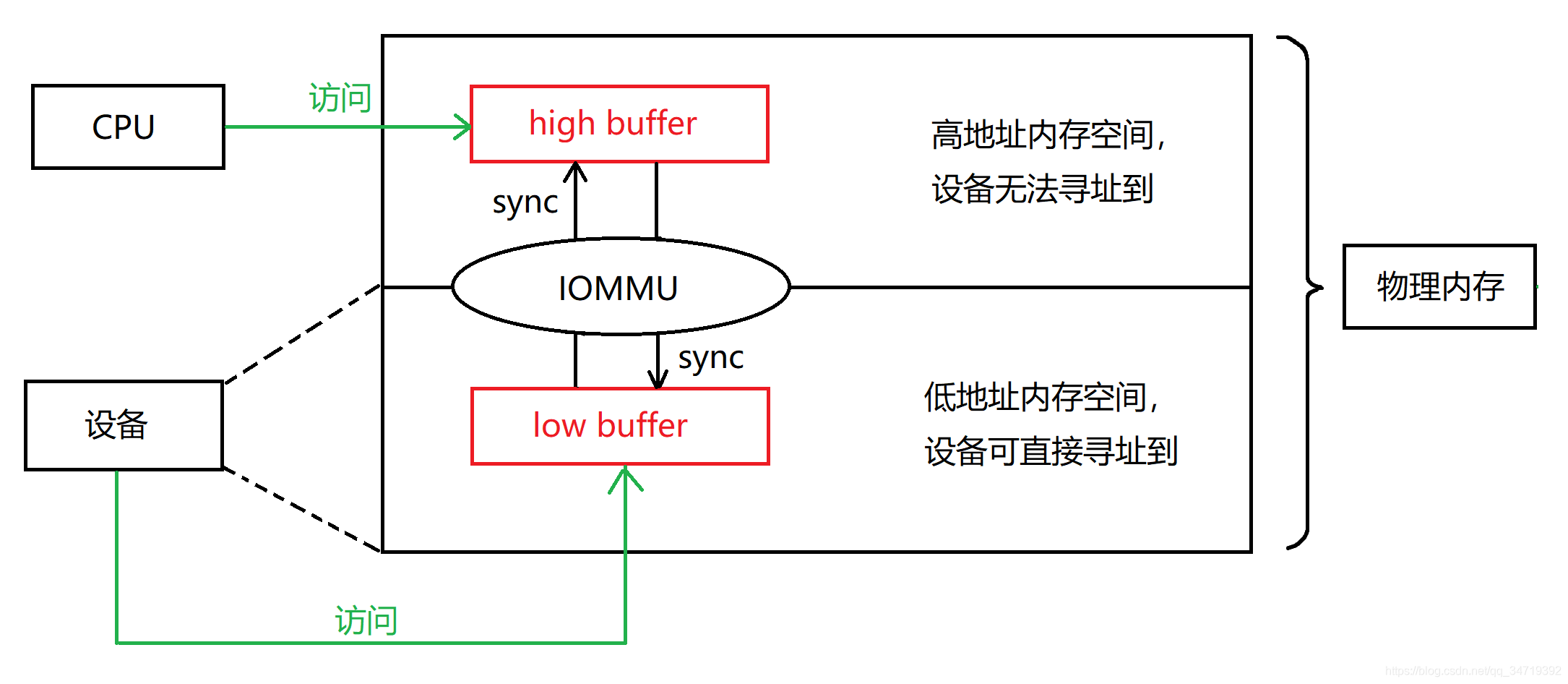

有了IOMMU以后，IOMMU就可以在[0, 4GB)范围内分配一段与高地址buffer长度相同的内存，让设备能够直接寻址（以下称为“low buffer”）。
设备向low buffer写入后，IOMMU就会将low buffer中的内容，复制到high buffer，而后通知CPU从high buffer读取内容。
反之亦然——CPU向high buffer写入后，IOMMU就会将high buffer中的内容，复制到low buffer，而后通知设备从low buffer读取内容。
这样，CPU和设备都能读取到对方写入的内容。这样在high buffer和low buffer之间复制内容的操作，在IOMMU机制中被称为“sync”或“bounce”。
