02-platform总线

对于platform驱动框架，简单理解起来就是 driver和device匹配成功之后，执行probe函数，而probe函数中实现了字符设备驱动的基本流程，以及获取了device的资源。关键点存在于如下几点

1、driver和device如何匹配到

2、driver如何获取到device的信息

一、针对上面这两个关键点，需要了解一下几个driver和device关键的几个结构体：

1、device结构体：

（1）platform_device结构体（https://elixir.bootlin.com/linux/v4.9.125/source/include/linux/platform_device.h#L23）

struct platform_device {
	const char	*name; //name表示设备名字，就是此名字用于和driver匹配
	int		id;
	bool		id_auto;
	struct device	dev;
	u32		num_resources;//device资源数量
	struct resource	*resource;//resource表示资源，也就是设备信息

	const struct platform_device_id	*id_entry;
	char *driver_override; /* Driver name to force a match */

	/* MFD cell pointer */
	struct mfd_cell *mfd_cell;

	/* arch specific additions */
	struct pdev_archdata	archdata;
};

（2）struct resource *resource;（https://elixir.bootlin.com/linux/v4.9.125/source/include/linux/ioport.h#L18）

struct resource {
	resource_size_t start;//start和end分别表示资源的起始和终止信息，对于内存类的资源，就表示内存起始和终止地址，
	resource_size_t end;
	const char *name;//资源名字
	unsigned long flags;//flags表示资源类型，可选的资源类型(后续学习详细的资源类型意思)
	unsigned long desc;
	struct resource *parent, *sibling, *child;
};

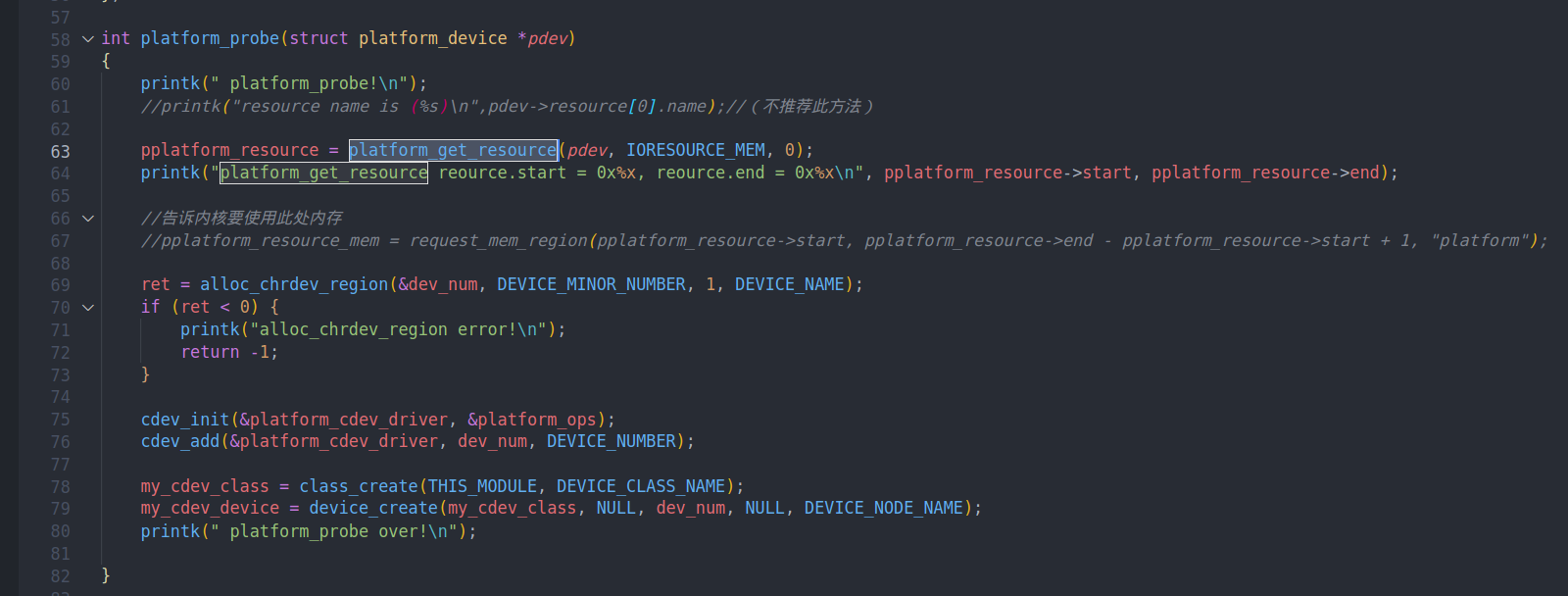

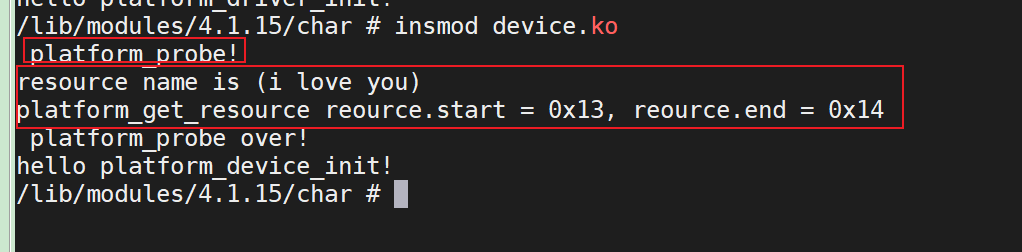

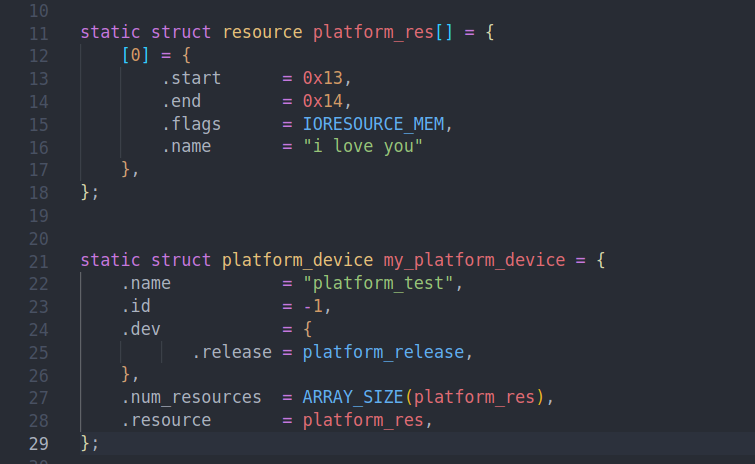

使用方法如下：

2、driver结构体：

struct platform_driver {
	int (*probe)(struct platform_device *);//当driver和device匹配成功之后，执行此函数
	int (*remove)(struct platform_device *);//当卸载驱动的时候，执行此函数
	void (*shutdown)(struct platform_device *);
	int (*suspend)(struct platform_device *, pm_message_t state);
	int (*resume)(struct platform_device *);

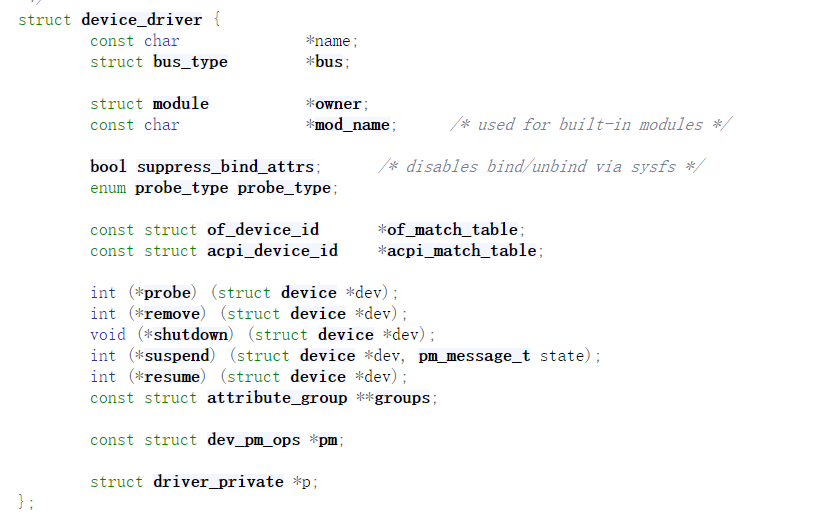

	struct device_driver driver;//系统的每一个驱动都对应一个此结构体

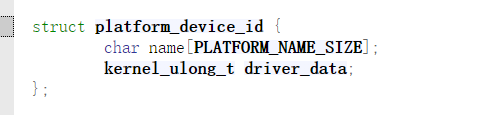

	const struct platform_device_id *id_table;//每个 platform_driver 结构体有一个 id_table成员变量，id 信息存放着这个 platformd 驱动所支持的驱动类型。
	bool prevent_deferred_probe;
};

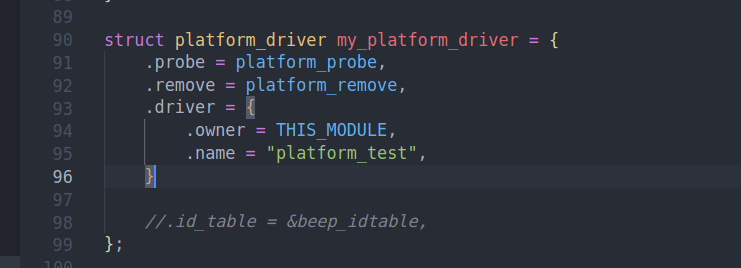

使用方法如下：

三、driver和device是如何匹配的呢？

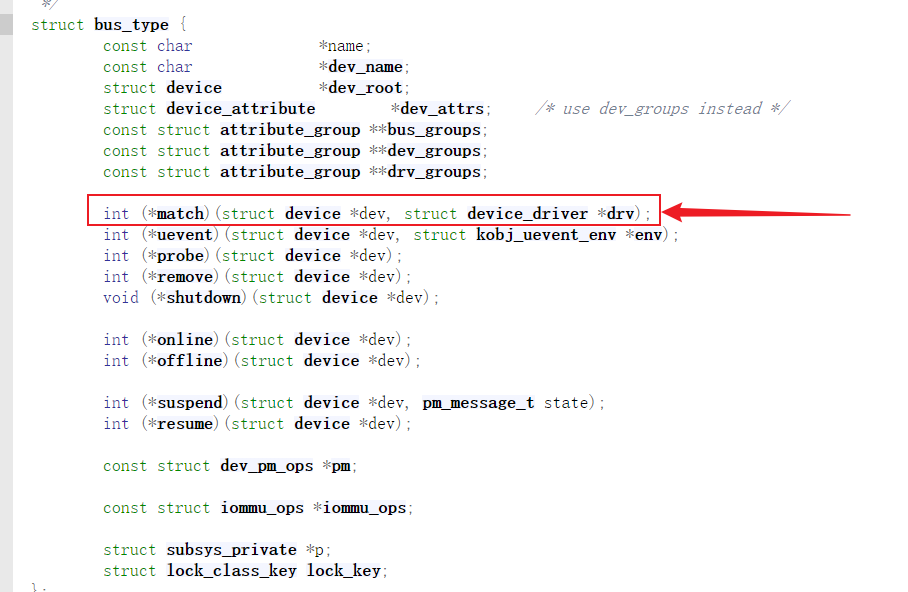

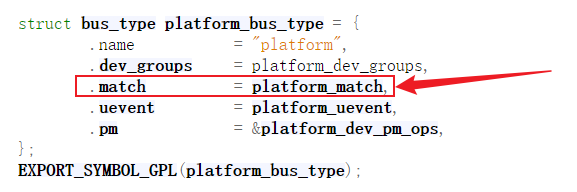

首先linux使用bus_type结构体表示总线，platform总线是bus_type结构体的一个实例。platform使用　platform_match 函数来进行device和driver之间的匹配。

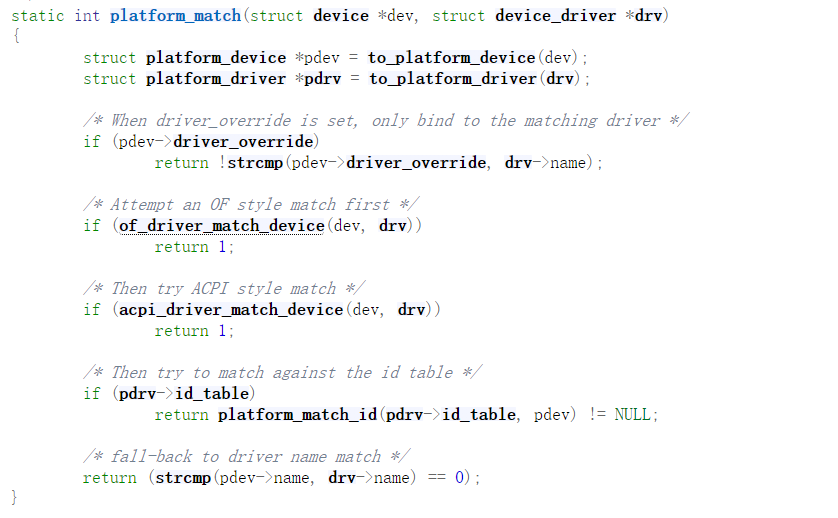

接下来，让我们看一下platform_match函数的实现。可以看到可以使用多种方式实现匹配

（1）of_driver_match_device ：设备树匹配

OF 类型的匹配，也就是设备树采用的匹配方式，of_driver_match_device 函数定义在文件 include/linux/of_device.h 中。 device_driver 结构体(表示设备驱动)中有个名为of_match_table的成员变量，此成员变量保存着驱动的compatible匹配表，设备树中的每个设备节点的 compatible 属性会和 of_match_table 表中的所有成员比较，查看是否有相同的条目，如果有的话就表示设备和此驱动匹配，设备和驱动匹配成功以后 probe 函数就会执行
