前言

在直接使用FPGA的引脚驱动某些器件时，需要考虑IO口的驱动能力，为此找了Spartan-6的很多手册，终于在UG381中翻到了这部分资料。

---

一、在哪里可以找到？

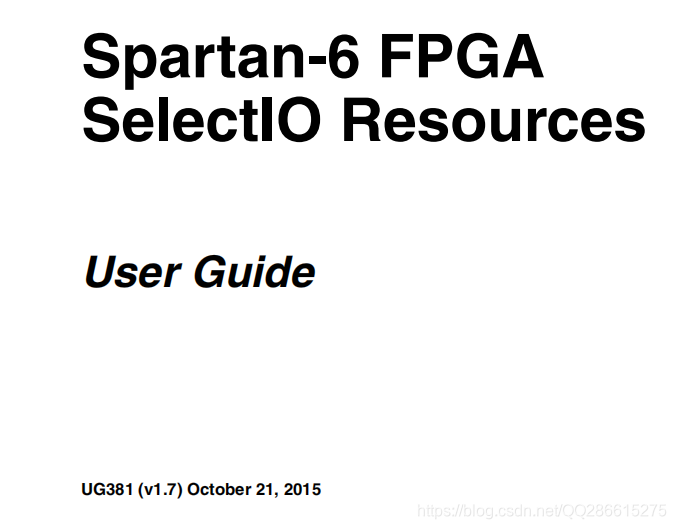

在Xilinx的官网可以下载UG381 - Spartan-6 FPGA SelectIO Resources User Guide (v1.7)。

二、在手册什么部分

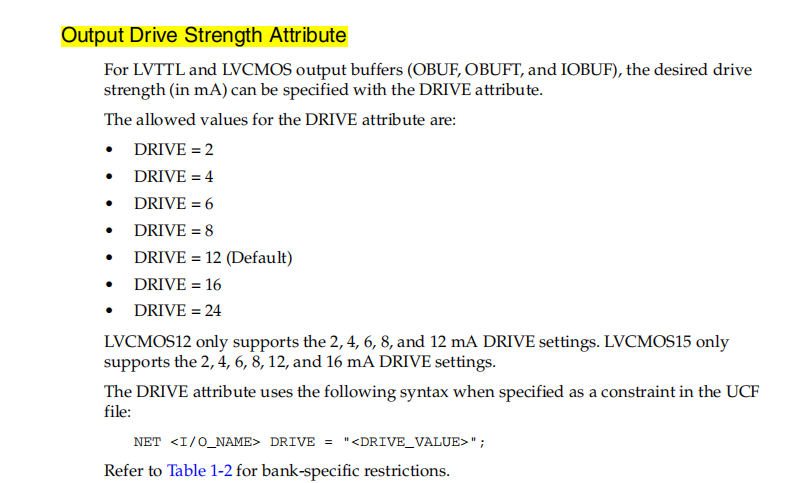

1.Output Drive Strength Attribute

在手册的38页 的 Output Drive Strength Attribute可以看到，输出电流在2~24mA范围里可选，默认为12mA。

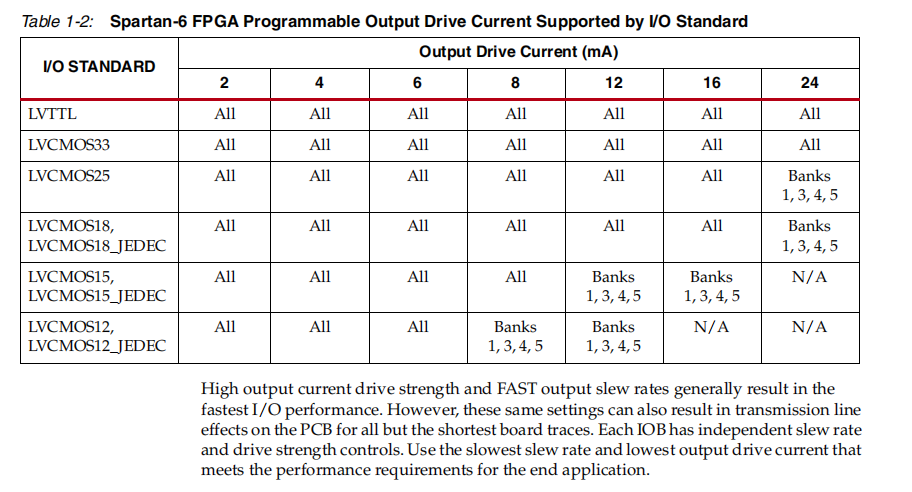

更为详细的资料如下图所示。

2.如何设置

ISE的话可以使用PlanAhead软件进行设置，在Drive Strength选项可选择输出电流。

除此之外，也可以在UCF文件中实现

NET <I/O_NAME> DRIVE = "<DRIVE_VALUE>";

---

总结

这篇文章为Spartan-6系列的器件IO电流输出能力的介绍，如果是其它系列的新品，同理查找 XXXX_SelectIO Resources 手册试试。
