Activiti工作流（二）——入门Demo及数据库

  上篇博客简单介绍了Activiti流程图的使用，这篇博客我们就根据这个流程图来完成这一个流程。

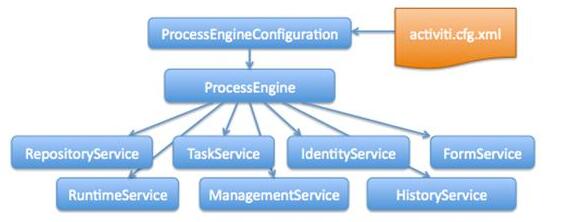

 下图是Activiti的系统服务结构图，在后面的流程中，我们会用到其中的功能组件，如RepositoryService、RuntimeService、TaskService等等。

首先回顾下流程图：

 每个流程大致要经过这几个阶段：部署流程定义、启动流程实例和完成。

1、部署

//获取默认的流程引擎，加载默认配置文件activiti.cfg.xml
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**
     * 部署流程定义
     *
     */
    @Test
    public void deploymentProcessDefinition() {
        //
        Deployment deployment = processEngine.getRepositoryService()// 与流程定义和部署对象相关的Service
                .createDeployment()// 创建一个部署对象
                .name("hello审批")// 添加部署名称
                .addClasspathResource("diagrams/hello.bpmn") // 从classpath资源中加载，一次只加载一个文件
                .addClasspathResource("diagrams/hello.png").deploy();// 完成部署
        System.out.println("deploymentId：" + deployment.getId());
        System.out.println("deployment名称：" + deployment.getName());

    }

Console Output
deploymentId：3601
deployment名称：hello审批

RepositoryService负责管理和控制发布包和流程定义的操作，上面的例子是部署流程定义的使用实例。部署信息会存储到数据库中的act_re_deployment,act_re_procdef,act_ge_bytearray表中。

查询act_re_deployment表：

2、启动

/**
     * 启动流程实例
     */
    @Test
    public void startProcessInstance() {
        //流程定义key
        String processDefinitionKey = "hello";
        // 与正在执行的流程实例和执行对象相关的Service
        ProcessInstance processInstance = processEngine.getRuntimeService()
                // 使用流程定义的key，key对应hello.bpmn文件中id值,默认按照最新版本的流程定义启动
                .startProcessInstanceByKey(processDefinitionKey);
        System.out.println("启动流程实例id:" + processInstance.getId());//401
        System.out.println("流程定义id:" + processInstance.getProcessDefinitionId());//304
    }

Console Output
启动流程实例id:3701
流程定义id:hello:2:3604

RuntimeService 运行时的服务，负责启动流程定义的实例、获取保存流程变量等操作。

此时，查询act_ru_execution，act_ru_task，act_hi_procinst，act_hi_taskinst等表都有数据产生，具体区别稍后分析。

3、完成

/**
     * 完成我的任务
     */
    @Test
    public void completeMyTask() {
        String taskId = "3704"; //act_ru_task表的id
        processEngine.getTaskService().complete(taskId);
        System.out.println("完成任务，id" + taskId);
    }

完成任务，id3704

TaskService 所有与任务相关的功能都由他负责，包括查询、完成等操作。

现在，流程到达审批【部门经理】节点。

部门经理审批人为小李，小李即可查询个人任务，但提交申请的小王则不可以查到。

/**
     * 查询个人当前任务
     */
    @Test
    public void findMyTask() {
        String assignee = "小李";
        List<Task> list = processEngine.getTaskService()// 与个人任务相关
                .createTaskQuery() // 创建任务查询对象
                .taskAssignee(assignee) // 指定办理人
                .list(); // 列表集合

        if (list != null && list.size() > 0) {
            for (Task task : list) {
                System.out.println("任务id" + task.getId());
                System.out.println("任务名称" + task.getName());
                System.out.println("任务办理人" + task.getAssignee());
                System.out.println("任务实例id" + task.getProcessInstanceId());
            }
        }
    }

任务id3802
任务名称审批【部门经理】
任务办理人小李
任务实例id3701

上面提到TaskService，所以查询也使用TaskService来操作。具体操作的表是act_ru_task.

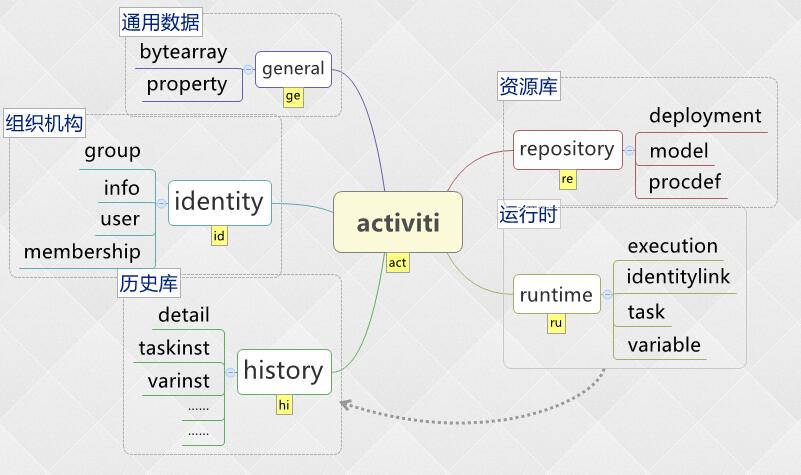

    这个小demo中简单介绍了几张常用的表，下图是具体的分类介绍。
   图中是对表进行的分类，拼接他们的缩写形成的表名，例如act_ru_task， act_id_user等等

  运行时的库runtime中存放的是临时数据，类似临时的表。在activiti中，一般是执行RuntimeService操作后产生的。在一个实例执行完成后，runtime中数据清空，这时如果要查看，就只能从历史库中去查了。

  如果说runtime是动态表的话，那么与他对应的就是repository这类表了。带_re前缀的表存放的是静态信息，包括流程定义、图片等。

  组织机构表就很好理解了，不过activiti库中提供的字段比较少，一般开发中用业务中的表比较多。
