VRRP原理与配置

VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）既能够实现网关的备份，又能解决多个网关之间互相冲突的问题，从而提高网络可靠性。

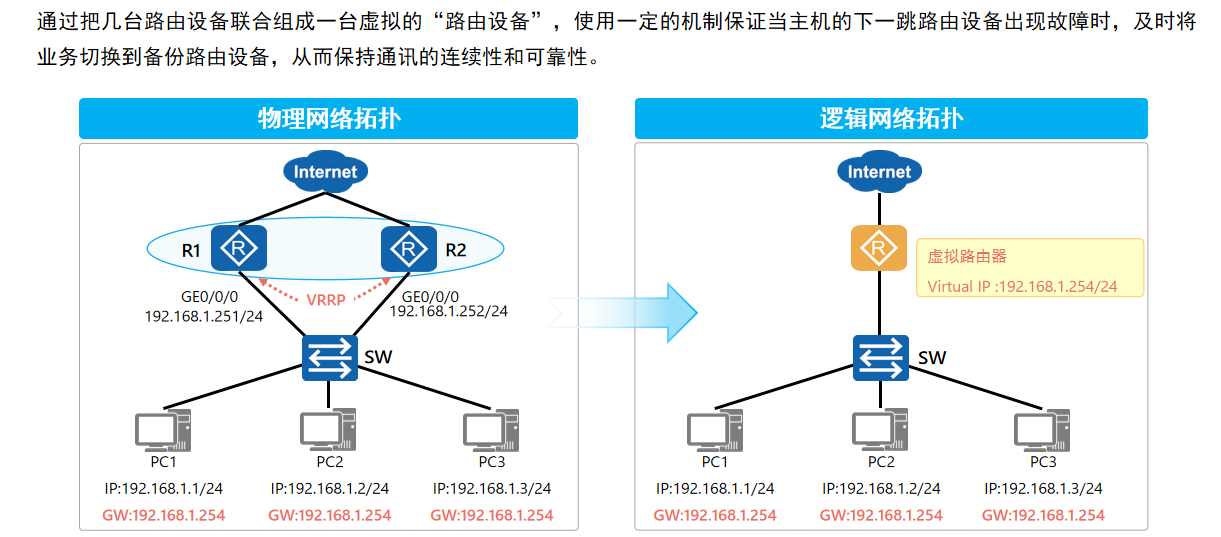

VRRP概述

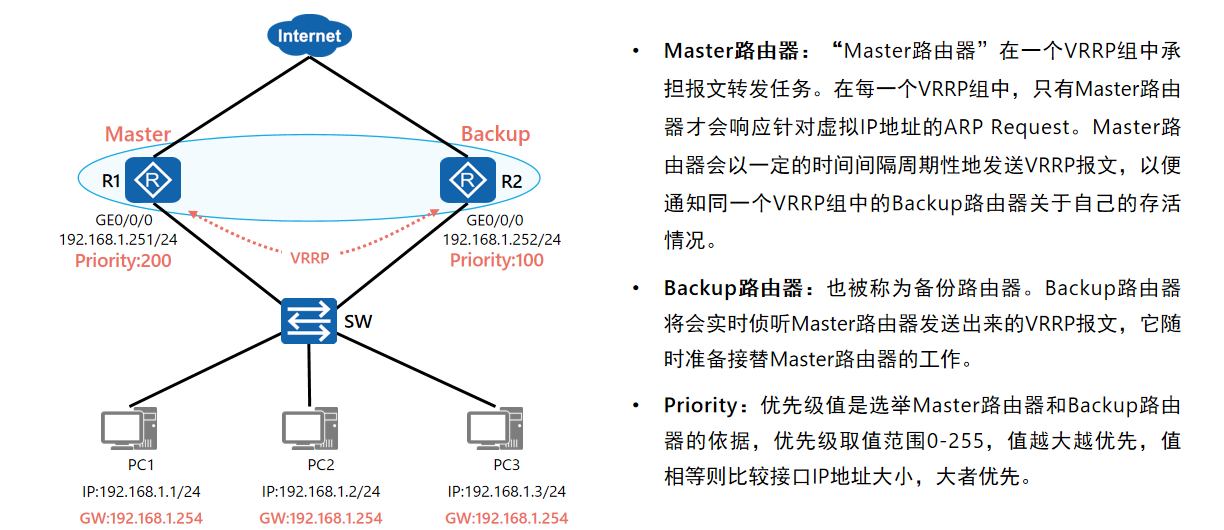

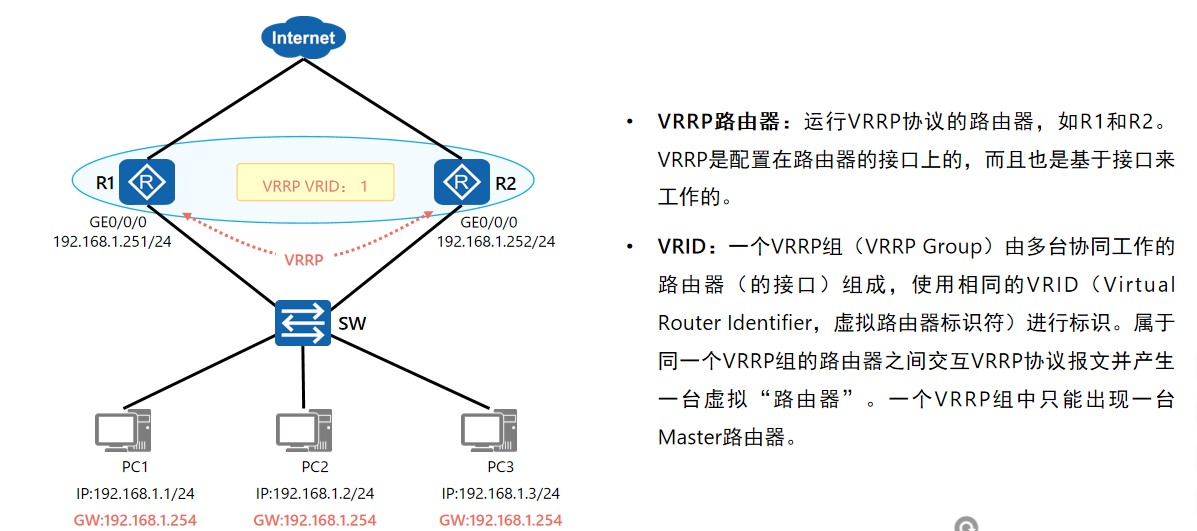

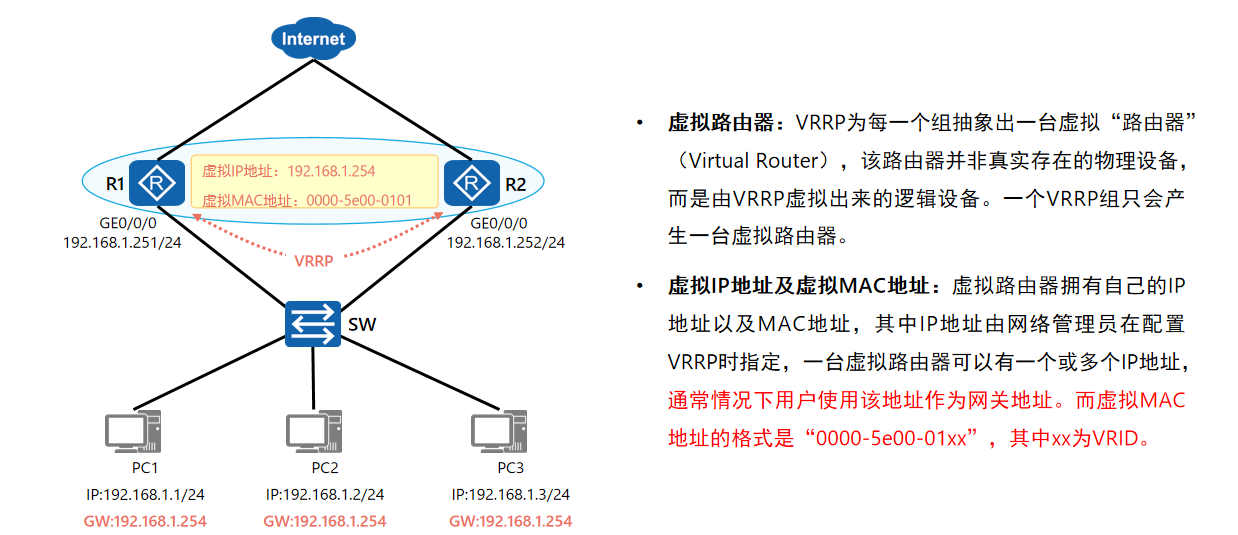

VRRP的基本概念 (1)

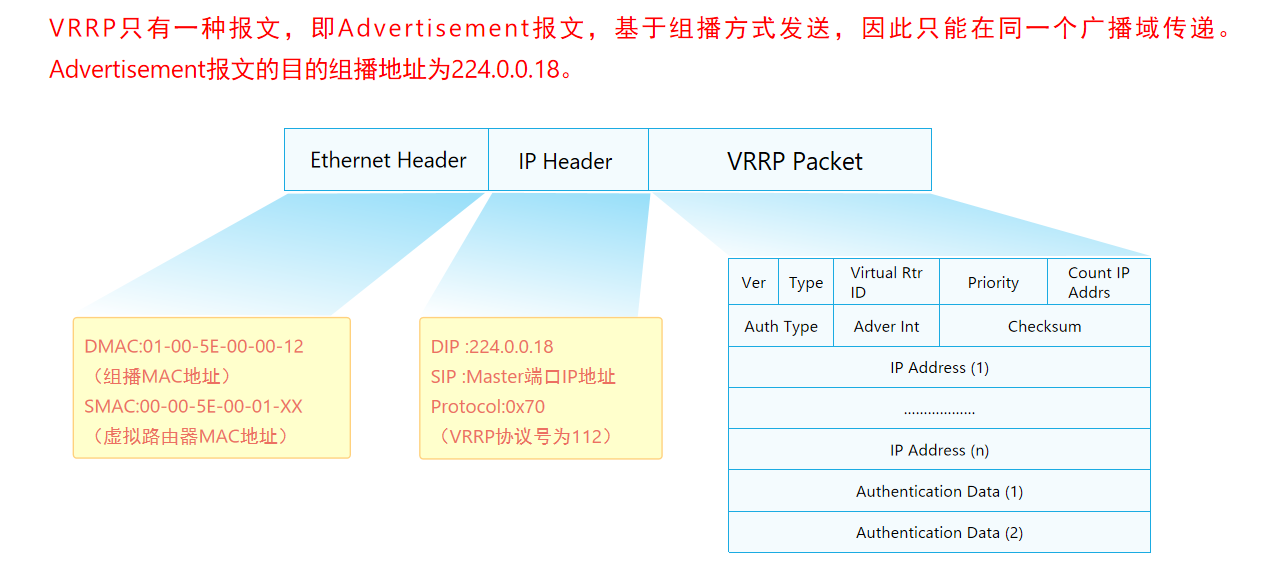

VRRP报文格式

VRRP报文字段含义如下：
Ver：VRRP目前有两个版本，其中VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。
Virtual Rtr ID：该报文所关联的虚拟路由器的标识。
Priority：发送该报文的VRRP路由器的优先级。
Count IP Addrs：该VRRP报文中所包含的虚拟IP地址的数量。
Auth Type：VRRP支持三种认证类型：不认证、纯文本密码认证、MD5方式认证，对应值分别为0、1、2。
Adver Int：发送VRRP通告消息的间隔。默认为1秒
IP Address：所关联的虚拟路由器的虚拟IP地址，可以为多个。
Authentication Data：验证所需要的密码信息。

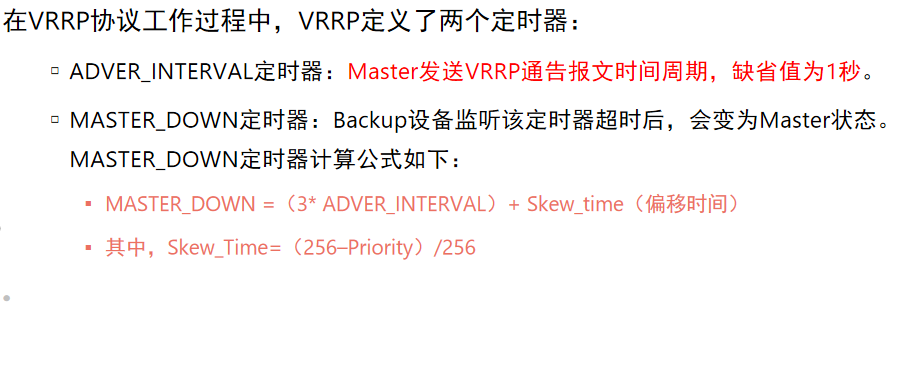

VRRP定时器

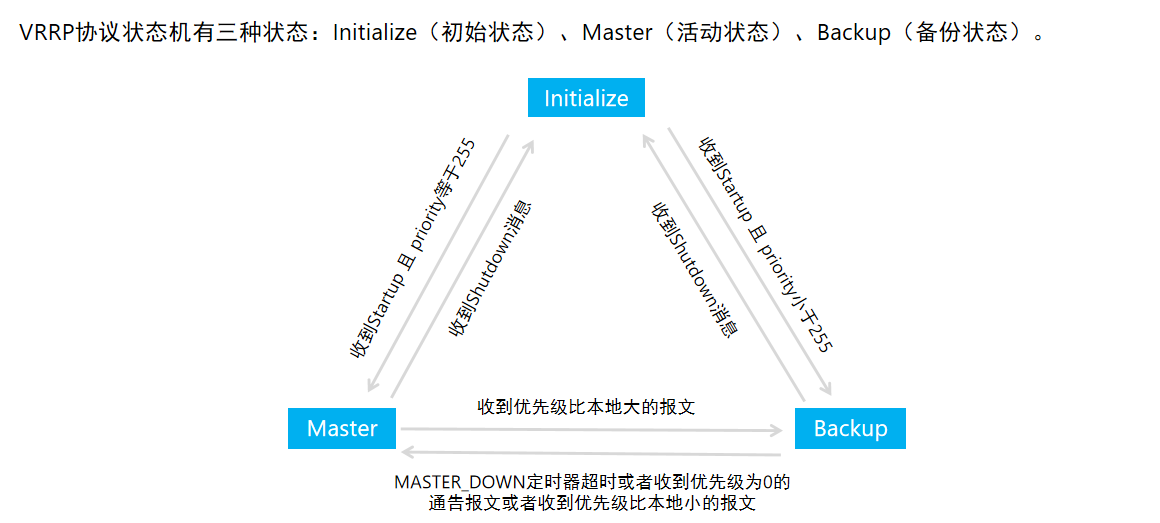

VRRP状态机

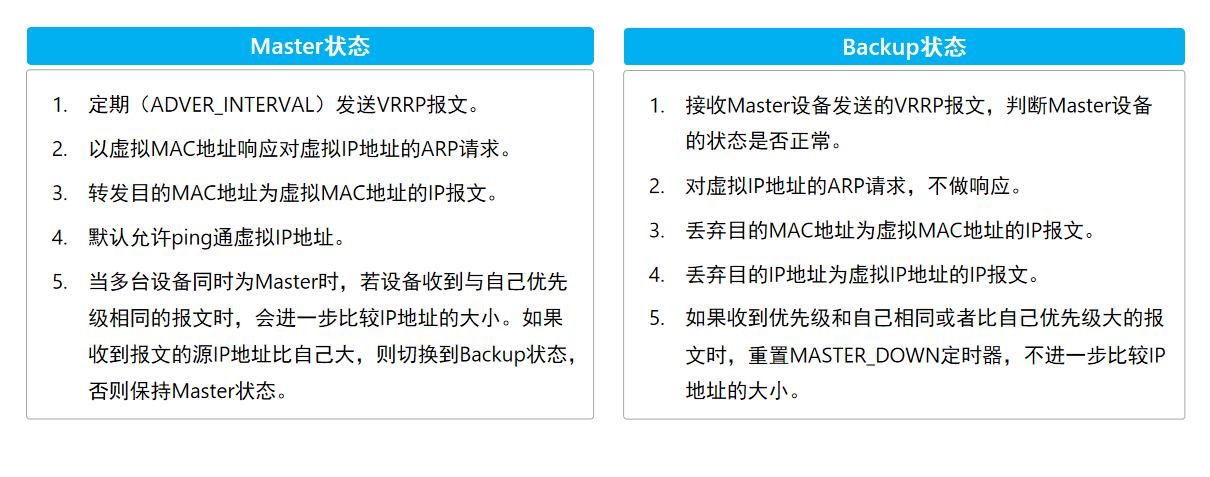

VRRP协议状态

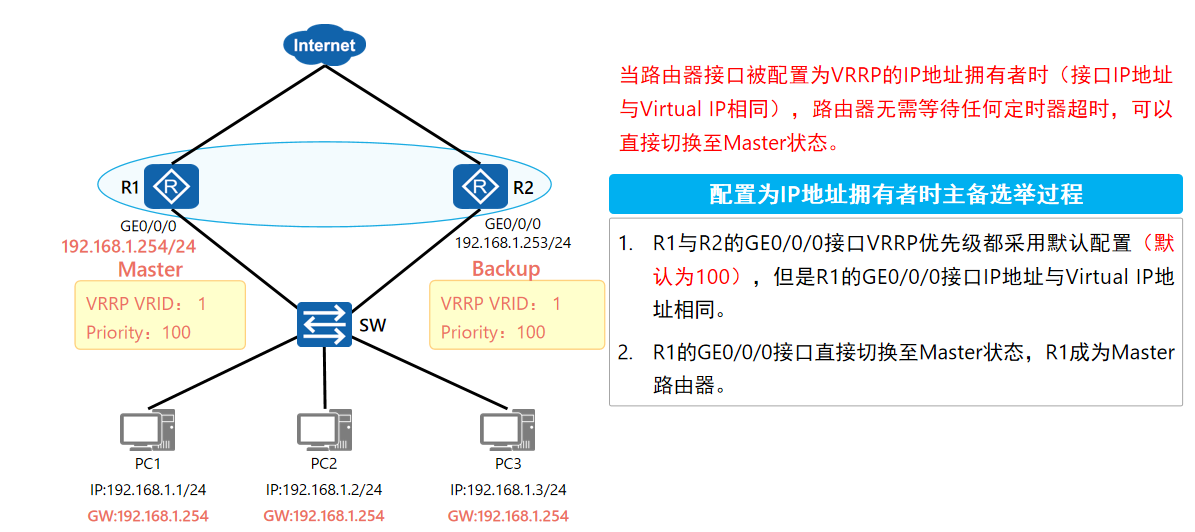

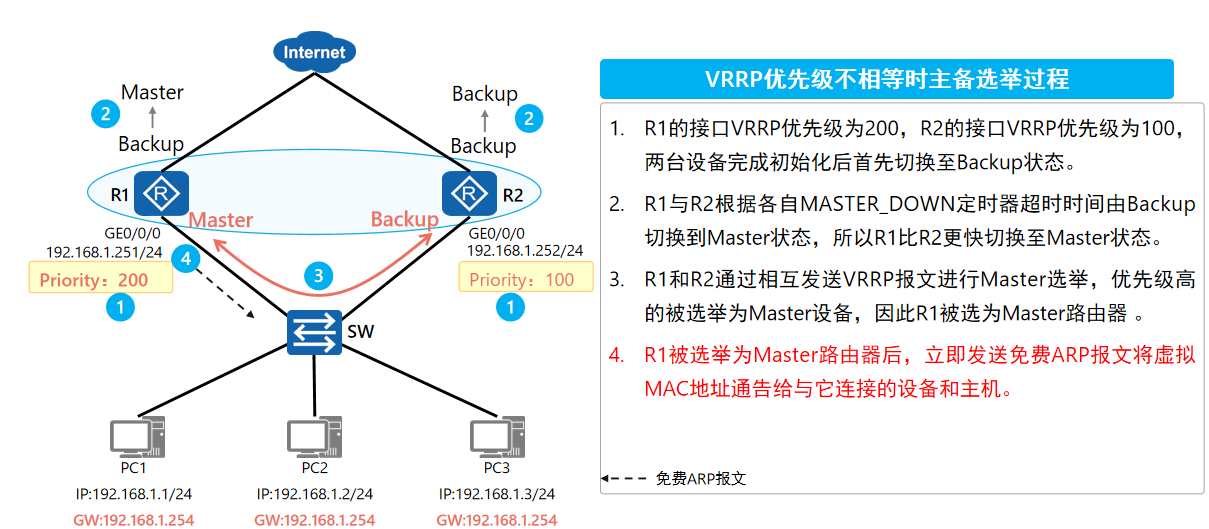

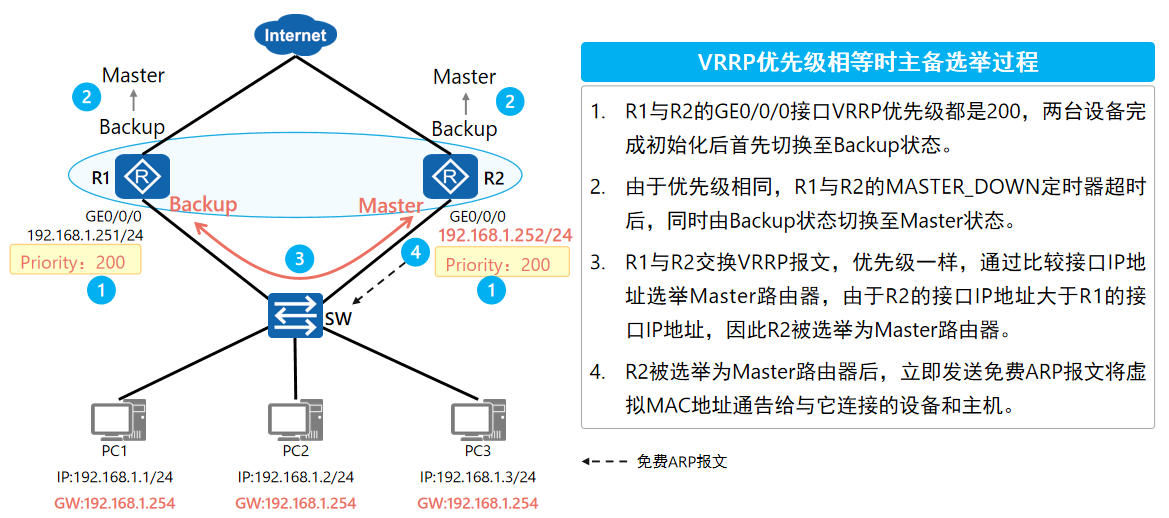

VRRP主备选举

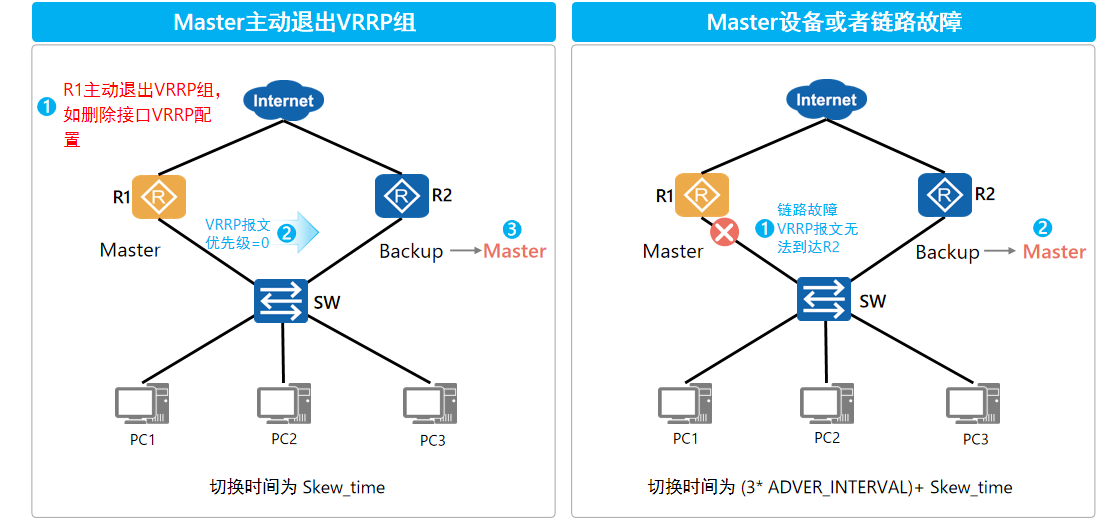

VRRP主备切换

当Master设备发生网络故障而不能发送通告报文的时候，Backup设备并不能立即知道其工作状况。等到MASTER_DOWN定时器超时后，才会认为Master设备无法正常工作，从而将状态切换为Master。
