STP的接口状态

目录

• 拓扑（直连故障）//当链接故障AP口的接口状态转变
• 端口状态说明
  • 配置
    • LSW1
    • LSW2
    • LSW3
  • 直连故障端口状态测试（当LSW3 G0/0/1接口关闭时）
  • 抓包分析
• 拓扑2(配置边缘端口)
  • 配置
    • LSW1
    • LSW2与LSW3同理
  • 配置边缘端口后重启，查看端口状态

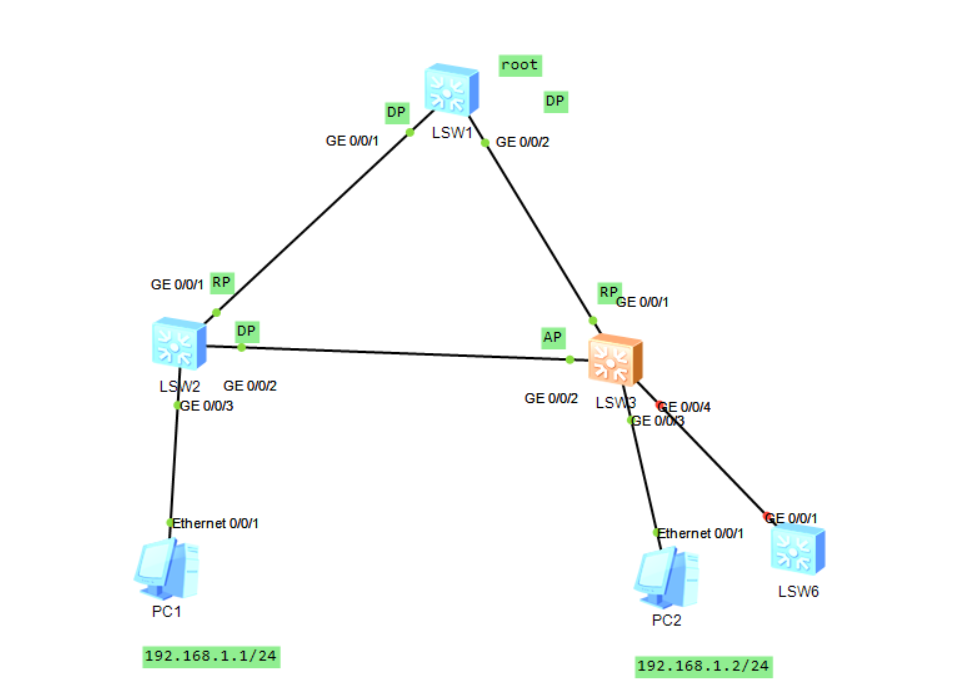

拓扑（直连故障）//当链接故障AP口的接口状态转变

端口状态说明

STP的接口状态

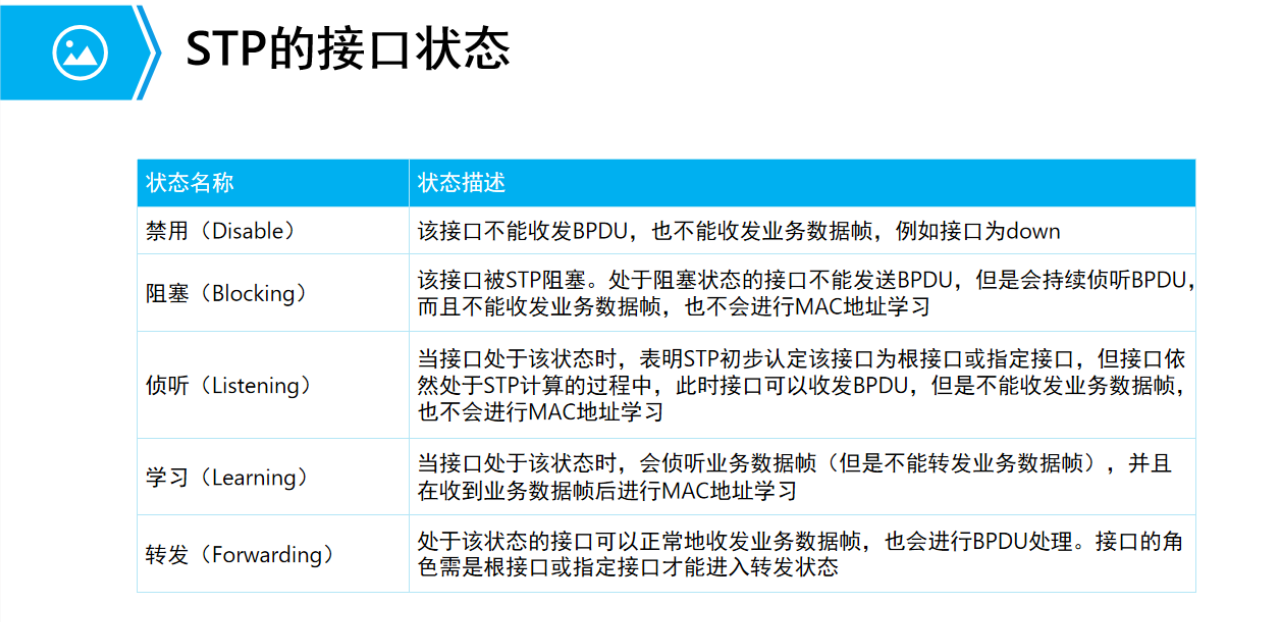

1、Forwarding：转发状态。端口既可转发用户流量也可转发BPDU报文，只有根端口或指定端口才能进入
Forwarding状态。
2、Learning：学习状态。端口可根据收到的用户流量构建MAC地址表，但不转发用户流量。增加Learning
状态是为了防止临时环路。
3、Listening：侦听状态。端口可以转发BPDU报文，但不能转发用户流量。
4、Blocking：阻塞状态。端口仅仅能接收并处理BPDU，不能转发BPDU，也不能转发用户流量。此状态是
预备端口的最终状态。
5、Disabled：禁用状态。端口既不处理和转发BPDU报文，也不转发用户流量。

配置

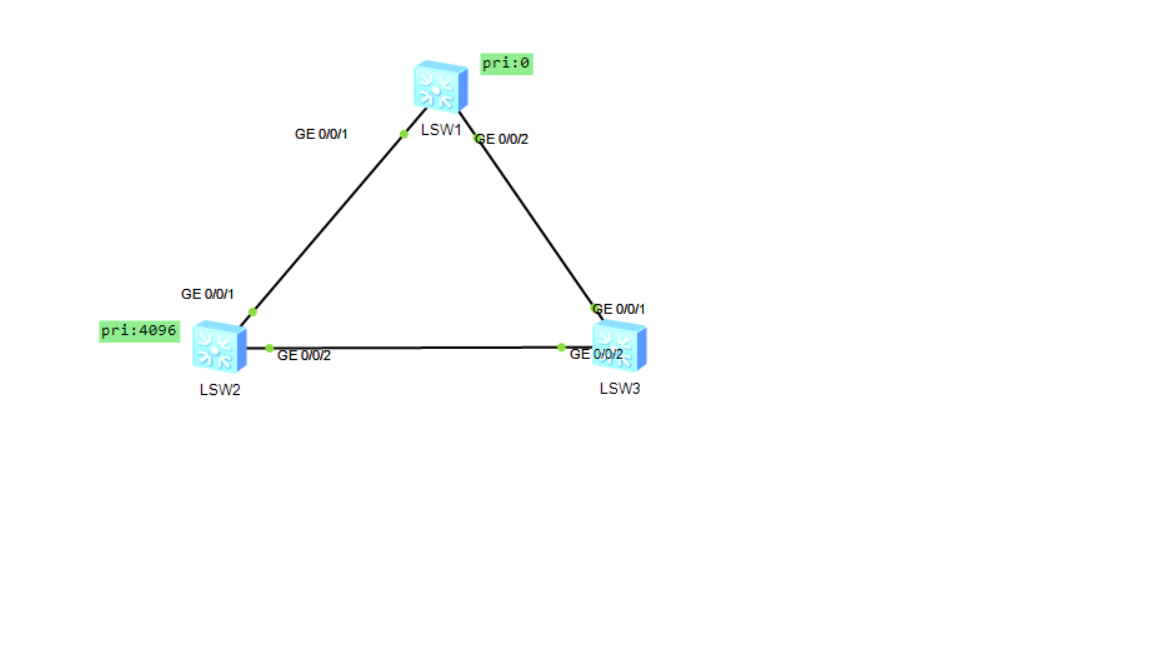

LSW1

[Huawei]stp mode stp
[Huawei]stp priority 0
[Huawei]dis stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/2        DESI  FORWARDING      NONE

LSW2

[Huawei]stp mode stp
[Huawei]stp priority 4096
[Huawei]dis stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/2        DESI  FORWARDING      NONE

LSW3

[Huawei]stp mode stp
[Huawei]dis stp b
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/2        ALTE  DISCARDING      NONE

直连故障端口状态测试（当LSW3 G0/0/1接口关闭时）

[Huawei-GigabitEthernet0/0/1]shutdown//:关闭G0/0/1接口
[Huawei]dis stp b//AP端口变为RP端口且接口状态从禁用变为学习变为转发（切换状态为15秒）
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/2        ROOT  DISCARDING      NONE
[Huawei]dis stp b
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/2        ROOT  LEARNING        NONE
[Huawei]dis stp b
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/2        ROOT  FORWARDING      NONE

LSW3的GE0/0/1口关闭后，LSW3检测到桥端口关闭，GE0/0/2端口进入用户流量转发模式，端口状态从DISCARDING（禁用）->LEARNING（学习）->FORWARDING（转发）(华为模拟器问题，在LEARNING状态前应该为Listening（聆听），持续时间为15秒)，总计30秒，预备端口成功将端口角色转换为桥端口，且端口状态为转发模式

抓包分析

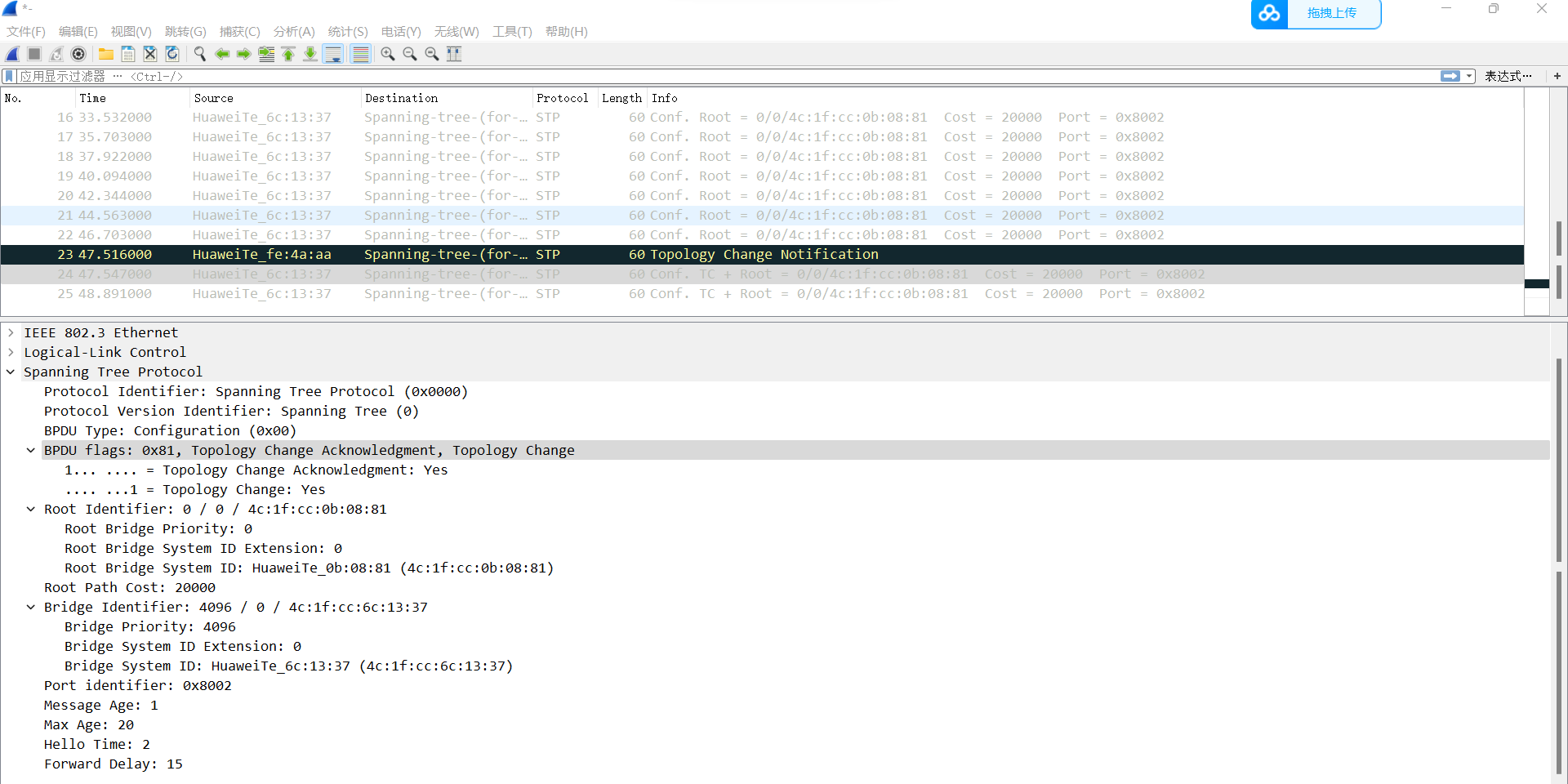

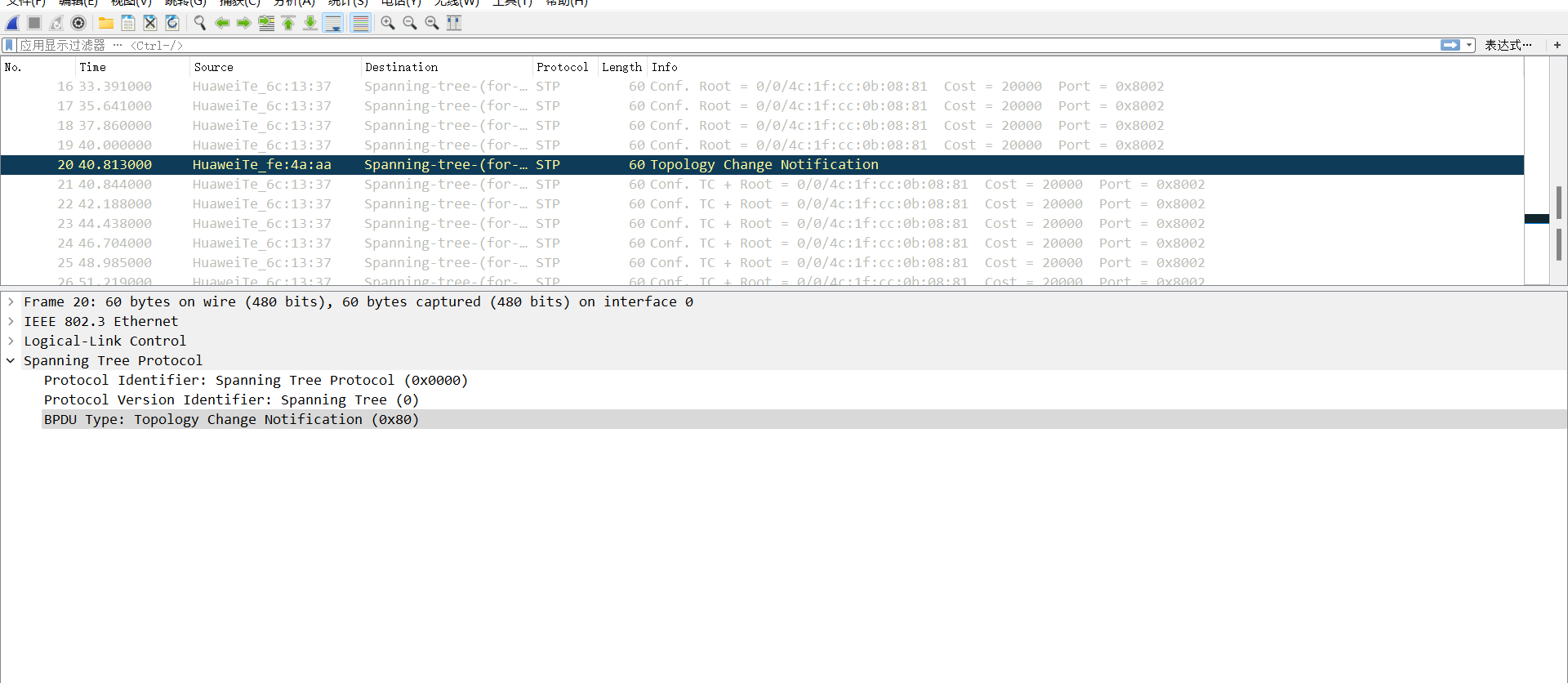

BPDU Type: Topology Change Notification (0x80){简称TCN BPDU（拓扑更改通知）}
因为LSW3 G0/0/1接口关闭，拓扑发生改变在LSW3接口状态变为FORWARDING（转发）时发送TCN BPDU（拓扑更改通知）

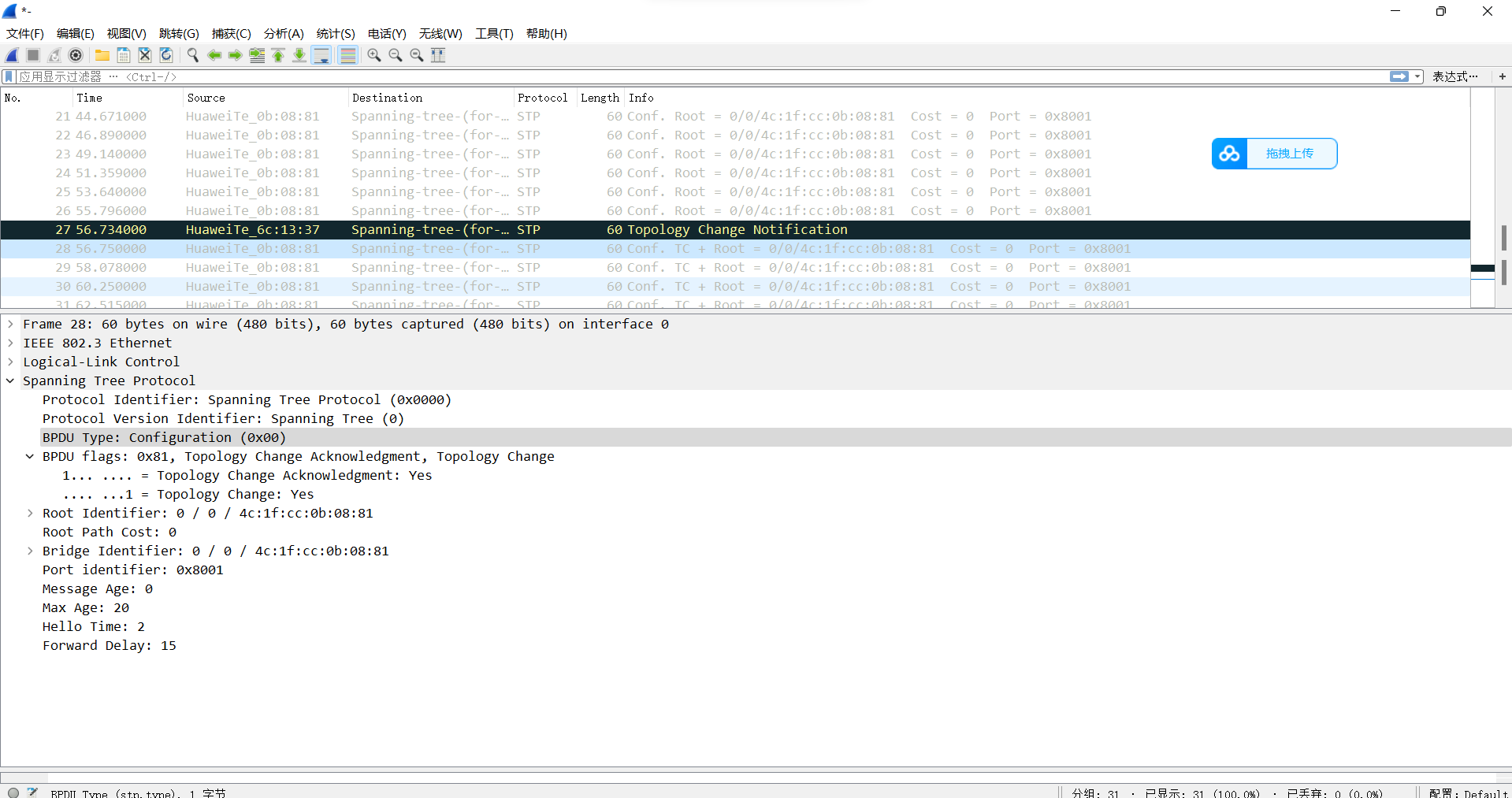

LSW2发送Topology Change Acknowledgment{简称TCN ACK（拓扑更改确认）作用告知交换机以了解拓扑改变不用在发送重复数据包了}和Topology Change{简称TC（接受后会更新MAC地址的老化时间设置为Forwad Delay时间默认15秒）}

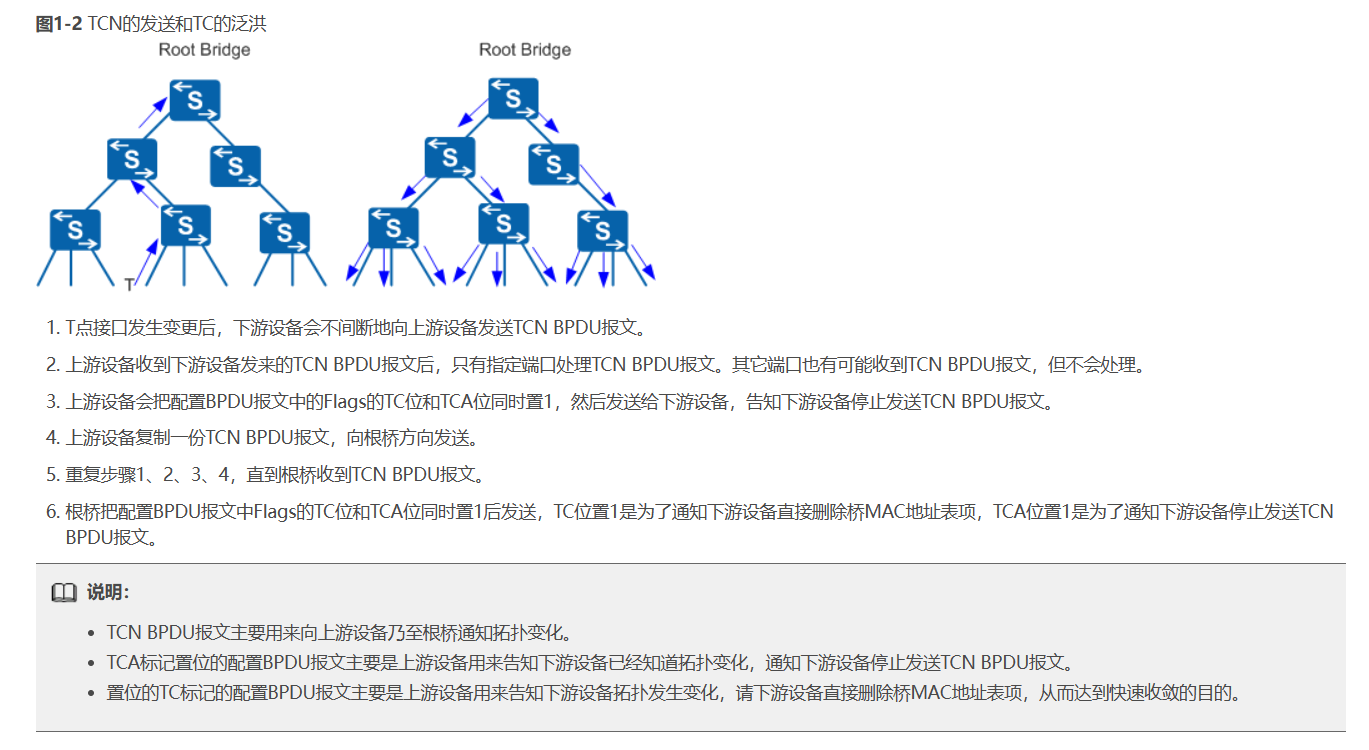

LSW2将拓扑更新的消息发送给LSW1，LSW1发送配置BPDU，flags字段中的TCN ACK和TC字段为置为1给LSW2，并且再发送配置BPDU，flags字段中的TCN为1的报文给STP组其他成员，来将组内成员的MAC地址的老化时间设置为Forwad Delay时间（默认15秒）

拓扑2(配置边缘端口)

配置

LSW1

[Huawei]stp m s
[Huawei]stp priority 0//设LSW1为根桥

LSW2与LSW3同理

[Huawei]stp m s

配置边缘端口后重启，查看端口状态

[Huawei]int g0/0/3
[Huawei-GigabitEthernet0/0/3]stp edged-port enable//:配置边缘端口
[Huawei-GigabitEthernet0/0/3]shutdown//关闭G0/0/3
[Huawei-GigabitEthernet0/0/3]un sh
[Huawei]dis stp b//无需从其他端口模式15秒一个转到转发（FORWARDING），直接进入转发模式
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/2        ALTE  DISCARDING      NONE
   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE

一般配置边缘端口用

[Huawei-GigabitEthernet0/0/4]stp edged-port disable//关闭这个端口的边缘端口模式
[Huawei]stp edged-port default//开启这个交换机所有端口的边缘端口模式（用于终端较多时使用更快捷）

边缘端口保护（/边缘端口特性：一旦收到BPDU报文，即丧失了边缘端口属性，成为普通的STP端口，重新进行STP运算；
容易造成网络震荡；
//开启边缘端口功能后，一般会和BPDU保护功能一起使用，以防误接交换机；）

[Huawei]stp bpdu-protection//配置边缘端口保护
[Huawei]Sep 8 2023 21:27:16-08:00 SW3 %%01PHY/1/PHY(l)[1]: GigabitEthernet0/0/4: cha
nge status to up
Sep 8 2023 21:27:17-08:00 SW3 %%01MSTP/4/BPDU_PROTECTION(l)[2]:This edged-port
GigabitEthernet0/0/4 that enabled BPDU-Protection will be shutdown, because it r
eceived BPDU packet!
Sep 8 2023 21:27:17-08:00 SW3 %%01PHY/1/PHY(l)[3]: GigabitEthernet0/0/4: cha
nge status to down//端口启动后直接关闭了，端口重新激活后发送BPDU报文，保护机制直接关掉链路了
[Huawei-GigabitEthernet0/0/4]dis th//结果：该边缘端口被直接shuntdown;
#
interface GigabitEthernet0/0/4
 shutdown
 stp edged-port enable
#
return
