3.5mm耳机孔简介

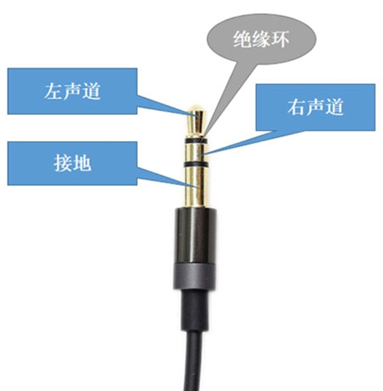

一、简单介绍

主流的大小，2.5mm、3.5mm、6.35mm。

其中，3.5和6.35之间用转接线就能转换。6.35前身的应用场景就是电话交换机。

2.5mm插头因为比3.5mm插头还要细一些，结构十分脆弱，非常容易扭断，目前基本被淘汰。

二、兼容问题

主要是因为3.5mm TRRS接口规范定义不一样造成的。

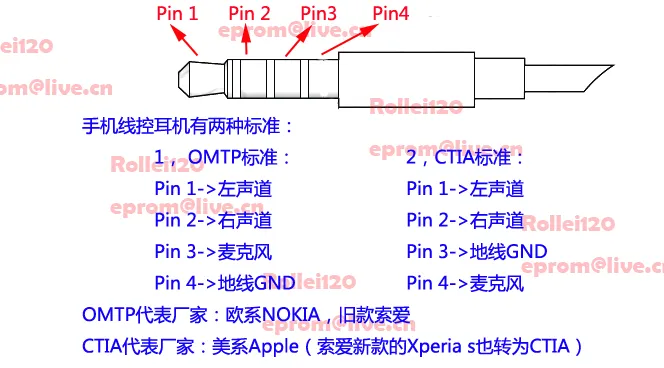

目前国际上通行的两种3.5mm接口设计标准：

一种是OMTP，另一种是CTIA。OMTP是中国采用的标准，CTIA是国际标准。

O系的设计：只有按下麦克风键的时候，麦克风的功能才会激活。按电路图的设计，麦克风线路在未按下的时候，电阻比较大，这部分电路就不会和左右声道的电路并联起来。此时左右声道的电路为串联电路，由于两只耳机的阻抗相同，串联电路根据电势差，为两只耳机均匀的分配电压。如果音源给两个耳机不同的电压信号，会根据最小的电压信号平均分配给两个耳机。OTMP标准的耳机头插入CTIA标准的耳机孔，左、右两声道发出的声音，实际上是当前输出电压大的声道信号与当前输出电压低的声道信号之差的二分之一。由于人声一般是单声道，在左右声道信号里就被抵消了。（电压分配这块还是没搞懂，按串联电路不是两个电压加起来再平分吗？）

它提供模拟信号输出，论供电，它只能提供2.5V以内的交流电平信号，电流只有毫安级别，可以说传输功率很低。这下知道主动降噪耳机为什么要自带电池了吧？

耳机孔提供给耳机的供电功率，用音频发烧友的说法，就是所谓的「推力」。
