uml类图

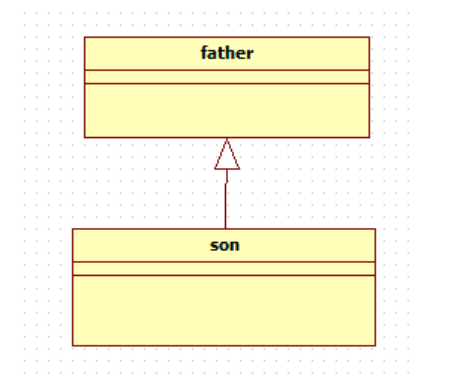

泛化

概念：泛化是一种一般与特殊、一般与具体之间关系的描述，具体描述建立在一般描述的基础之上，并对其进行了扩展。在java中用来表示继承的关系。

表示方法：用实线空心三角箭头表示。

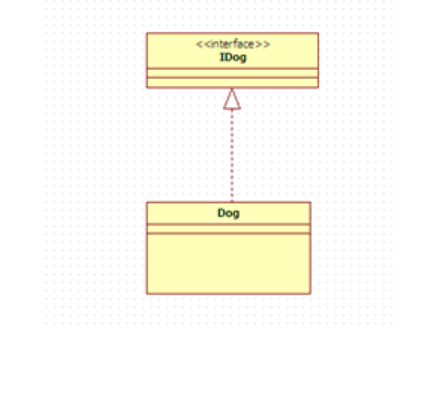

实现

概念：实现是一种类与接口的关系，表示类是接口所有特征和行为的实现，在程序中一般通过类实现接口来描述

表示方法：空心三角形箭头的虚线，实现类指向接口

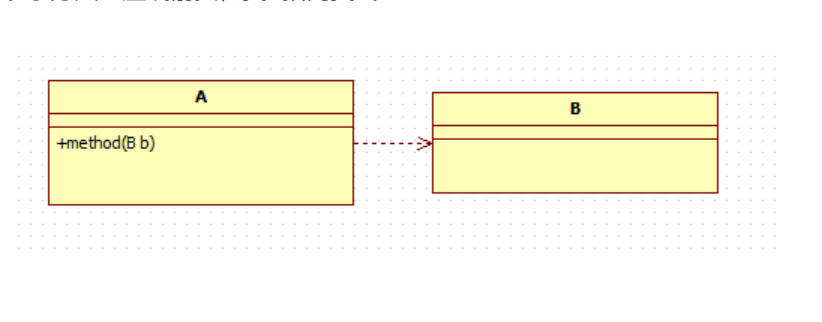

依赖

概念：是一种使用的关系，即一个类的实现需要另一个类的协助。

java中，方法参数需要传入另一个类的对象，就表示依赖这个类。

表示方法：虚线箭头，类A指向类B。







关联

概念：表示类与类之间的联接,它使一个类知道另一个类的属性和方法，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的。

java中一个类的全局变量引用了另一个类，就表示关联了这个类

表示方法：实线箭头，类A指向类B







聚合
概念：聚合关联关系的一种特例，是强的关联关系。聚合是整体和个体之间的关系，即has-a的关系，整体与个体可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。程序中聚合和关联关系是一致的，只能从语义级别来区分；

表示方法：尾部为空心菱形的实线箭头（也可以没箭头），类A指向类B

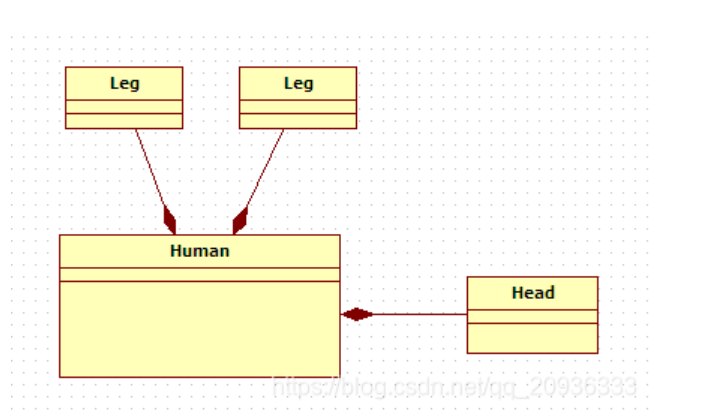

组合
概念：组合也是关联关系的一种特例。组合是一种整体与部分的关系，即contains-a的关系，比聚合更强。部分与整体的生命周期一致，整体的生命周期结束也就意味着部分的生命周期结束，组合关系不能共享。程序中组合和关联关系是一致的，只能从语义级别来区分。

表示方法：尾部为实心菱形的实现箭头（也可以没箭头），类A指向类B



A、创建模式（5种）

工厂方法模式、抽象工厂模式、单例模式、建造者模式、原型模式。

1 工厂模式

1.1 简单工厂模式

定义：定义了一个创建对象的类，由这个类来封装实例化对象的行为。

1.2 工厂方法模式

定义：定义了一个创建对象的抽象方法，由子类决定要实例化的类。工厂方法模式将对象的实例化推迟到子类。

1.3 抽象工厂模式

 定义：定义了一个接口用于创建相关或有依赖关系的对象族，而无需明确指定具体类。

1.4 工厂模式适用的场合

大量的产品需要创建，并且这些产品具有共同的接口 。

1.5  三种工厂模式的使用选择

简单工厂 ： 用来生产同一等级结构中的任意产品。（不支持拓展增加产品）

工厂方法 ：用来生产同一等级结构中的固定产品。（支持拓展增加产品）

抽象工厂 ：用来生产不同产品族的全部产品。（支持拓展增加产品；支持增加产品族）

简单工厂的适用场合：只有伦敦工厂（只有这一个等级），并且这个工厂只生产三种类型的pizza：chesse,pepper,greak（固定产品）。

工厂方法的适用场合：现在不光有伦敦工厂，还增设了纽约工厂（仍然是同一等级结构，但是支持了产品的拓展），这两个工厂依然只生产三种类型的pizza：chesse,pepper,greak（固定产品）。

2 单例模式

定义：确保一个类最多只有一个实例，并提供一个全局访问点

单例模式可以分为两种：预加载和懒加载



3 生成器模式

定义：封装一个复杂对象构造过程，并允许按步骤构造

4 原型模式

定义：通过复制现有实例来创建新的实例，无需知道相应类的信息

5 适配器模式

定义： 适配器模式将某个类的接口转换成客户端期望的另一个接口表示，目的是消除由于接口不匹配所造成的类的兼容性问题。

主要分为三类：类的适配器模式、对象的适配器模式、接口的适配器模式

6 装饰者模式

定义：动态的将新功能附加到对象上。在对象功能扩展方面，它比继承更有弹性
