一、前言

市面上有很多基于vue的core和compile做出的优化开源框架，为非Web场景引入了Vue的能力，因此学习成本低，受到广大开发者的欢迎，下面大体列一下我所了解到的，有更优秀的欢迎大家评论指出

跨平台native

weex

小程序

mpvue

服务端渲染

Vue SSR

小程序多端统一框架

uni-app



至于提供类Vue开发体验的框架就数不胜数了，如小程序框架--wepy. 从其他的方面看，github日榜，Vue每天都有过100的star，足见其火热程度，这也是为什么大家都争先恐后的在非web领域提供Vue的支持。那么Vue的底层架构及其应用就尤为重要了

二、Vue底层架构

了解Vue的底层架构，是为非web领域提供Vue能力的大前提。Vue核心分为三大块：core，compiler，platform，下面本文将详细介绍其中Core的部分。

core是Vue的灵魂所在，正是core实现了通过vnode方式，递归生成指定平台视图并在数据变动时，自动diff更新视图，也正是因为VNode机制，使得core是平台无关的，就算core的功能在于UI渲染。

我将从如下几个方面来说明core

  • 挂载

  • 指令

  • Vnode----划重点

  • 组件实例vm及vm间的关系

  • nextTick

  • Watcher----划重点

  • vnode diff算法----划重点

  • core总结

1.1 挂载

将vnode生成的具体平台元素append到已知节点上。我们拿web平台举例，用vnode通过document.createElement生成dom，然后在append到文档树中某个节点上。后面我们也会经常说到挂载组件，它指的就是执行组件对应render生成vnode，然后遍历vnode生成具体平台元素，组件的根节点元素会被append到父元素上。

1.2 指令

指令在Vue中是具有特定含义的属性，指令分两类，一类是编译时处理，在生成的render函数上体现，如：v-if，v-for，另外一类是运行时使用，更多的是对生成的具体平台元素操作，web平台的话就是对dom的操作

1.3 VNode——划重点

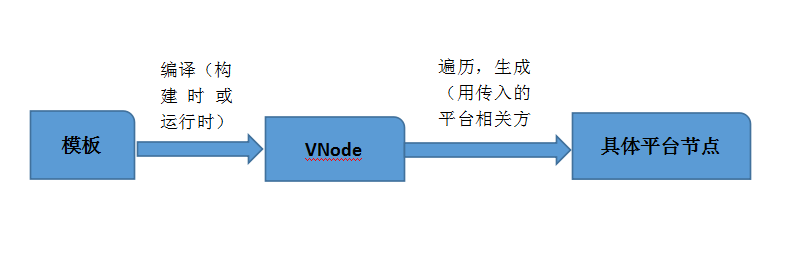

vnode是虚拟node节点，是具体平台元素对象的进一步抽象（简化版），每一个平台元素对应一个vnode，可通过vnode结构完整还原具体平台元素结构。
下面以web平台来解释vnode。对于web，假定有如下结构：

<div class="box" @click="onClick">------------------对应一个vnode <p class="content">哈哈</p>-------对应一个vnode <TestComps></TestComps>----------自定义组件同样对应一个vnode <div></div>-----------------------对应一个vnode</div>

经过Vue的compile模块将生成渲染函数，执行这个渲染函数就会生成对应的vnode结构：

//这里我只列出关键的vnode信息{  tag:'div',  data:{attr:{},staticClass:'box',on:{click:onClick}},  children:[{    tag:'p',    data:{attr:{},staticClass:'content',on:{}},    children:[{      tag:'',      data:{},      text:'哈哈'    }]  },{    tag:'div',    data:{attr:{},on:{}},  },{    tag:'TestComps',    data:{        attr:{},        hook:{            init:fn,                       prepatch:fn,            insert:fn,           destroy:fn        }     },  }]  }

最外层的div对应一个vnode，包含三个孩子vnode，注意自定义组件也对应一个vnode，不过这个vnode上挂着组件实例

1.4 组件实例vm及vm间的关系——划重点

组件实例其实就是Vue实例对象，只有自定义组件才会有，平台相关元素是没有的，要看懂Vue的core，明白下面这个关系很重要。现在，让我们来直观感受下：

假定有如下结构的模板，元素上的vnode表示生成的对应vnode名称：

// new Vue的template，对应的实例记为vm1```<div vnode1>  <p vnode2></p>  <TestComps vnode3             testAttr="hahha"             @click="clicked"             :username="username"             :password="password"></TestComps></div>```// TestComps的template，对应的实例记为vm2```<div vnode4>  <span vnode5></span>  <p vnode6></p></div>```// 生成的vnode关系树为```vnode1={  tag:'div',  children:[vnode2,vnode3]}vnode3={  tag:'TestComps',  children:undefined,  parent:undefined}vnode4={  tag:'div',  children:[vnode5,vnode6],  parent:vnode3             //这一点关系很重要}```// 生成的vm关系树为```vm1={  $data:{password: "123456",username: "aliarmo"}, //组件对应state  $props:{} //使用组件时候传下来到模板里面的数据  $attrs:{},  $children:[vm2],               $listeners:{}  $options: {    components: {}    parent: undefined   //父组件实例    propsData: undefined    //使用组件时候传下来到模板里面的数据    _parentVnode: undefined   }  $parent:undefiend               //当前组件的父组件实例  $refs:{}                 //当前组件里面包含的dom引用  $root:vm1                 //根组件实例  $vnode:undefined                 //组件被引用时候的那个vnode，比如<TestComps></TestComps>  _vnode:vnode1       //当前组件模板根元素所对应的vnode对象}
vm2={  $data:{} //组件对应state  $props:{password: "123456",username: "aliarmo"} //使用组件时候传下来到模板里面的数据  $attrs:{testAttr:'hahha'},  $children:[],               $listeners:{click:fn}  $options: {    components: {}    parent: vm1   //父组件实例    propsData: {password: "123456",username: "aliarmo"}    //使用组件时候传下来到模板里面的数据    _parentVnode: vnode3   }  $parent:vm1               //当前组件的父组件实例  $refs:{}                 //当前组件里面包含的dom引用  $root:vm1                 //根组件实例  $vnode:vnode3                 //组件被引用时候的那个vnode，比如<TestComps></TestComps>  _vnode:vnode4       //当前组件模板根元素所对应的vnode对象}```



1.5 nextTick

它可以让我们在下一个事件循环做一些操作，而非在本次循环，用于异步更新，原理在于microtask和macrotask

让我们来看段代码：

new Promise(resolve=>{  return 123}).then(data=>{  console.log('step2',data)})console.log('step1')

结果是先输出 step1，然后在step2，resolve的promise是一个microtask，同步代码是macrotask

// 在Vue中this.username='aliarmo'   // 可以触发更新this.pwd='123'                  // 同样可以触发更新

那同时改变两个state，是否会触发两次更新呢，并不会，因为this.username触发更新的回调会被放入一个通过Promise或者MessageChannel实现的microtask中，亦或是setTimeout实现的macrotask，总之到了下一个事件循环。

1.6 Watcher——划重点

一个组件对应一个watcher，在挂载组件的时候创建这个观察者，组件的state，包含data，props都是被观察者，被观察者的任何变化会被通知到观察者，被观察者的变动导致观察者执行的动作是vm._update(vm._render(), hydrating),组件重新render生成vnode并patch。

明白这个关系很重要：观察者包含对变动做出响应的定义，一个组件对应一个观察者对应组件里面的所有被观察者，被观察者可能被用于其他组件，那么一个被观察者会对应多个观察者，当被观察者发生变动时，通知到所有观察者做出更新响应。

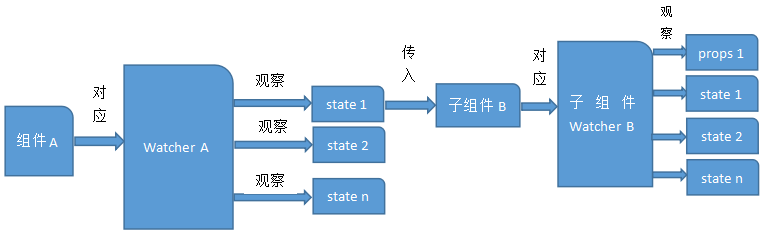

组件A的state1发生了变化，那会导致观察了这个state1的watcher收到变动通知，会导致组件A重新渲染生成新的vnode，在组件A新vnode和老的vnode patch的过程中，会updateChildrenComponent，也就是导致子组件B的props被重新设置一个新值，因为子组件B是有观察传入的state1的，因此会通知到相应watcher，导致子组件B的更新

整个watcher体系的建立过程：

  1. 创建组件实例的时候会对data和props进行observer，

  2. 对传入的props进行浅遍历，重新设定属性的属性描述符get和set，如果props的某个属性值为对象，那么这个对象在父组件是被深度observe过的，所以props是浅遍历

  3. observer会深度遍历data，对data所包含属性重新定义，即defineReactive，重新设定属性描述符的get和set

  4. 在mountComponent的时候，会new Wacther，当前watcher实例会被pushTarget，设定为目标watcher，然后执行vm._update(vm._render(), hydrating)，执行render函数导致属性的get函数被调用，每个属性会对应一个dep实例，在这个时候，dep实例关联到组件对应的watcher，实现依赖收集，关联后popTarget。

  5. 如果有子组件，会导致子组件的实例化，重新执行上述步骤

state变动响应过程：

  1. 当state变动后，调用属性描述符的set函数，dep会通知到关联的watcher进入到nextTick任务里面，这个watcher实例的run函数包含vm._update(vm._render(), hydrating)，执行这个run函数，导致重新生成vnode，进行patch，经过diff，达到更新UI目的

父组件state变化如何导致子组件也发生变化？

父组件state更新后，会导致渲染函数重新执行，生成新的vnode，在oldVnode和newVnode patch的过程中，如果遇到的是组件vnode，会updateChildrenComponent，这里面做的操作就是更新子组件的props，因为子组件是有监听props属性的变动的，导致子组件re-render

父组件传入一个对象给子组件，子组件改变传入的对象props，父组件又是如何被更新到的？
大前提：如果父组件传给子组件的props中有对象，那么子组件接收到的是这个对象的引用。也就是ParentComps中的this.person和SubComps中的this.person指向同一个对象

// 假定父组件传person对象给子组件SubCompsVue.component('ParentComps',{  data(){    return {      person:{        username:'aliarmo',        pwd:123      }    }  },  template:`    <div>      <p>{{person.username}}</p>      <SubComps :person="person" />    </div>  `})



现在我们在SubComps里面，更新person对象的某个属性,如：this.person.username='wmy' 这样会导致ParentComps和SubComps的更新，为什么呢？

因为Vue在ParentComps中会深度递归观察对象的每个属性，在第一次执行ParentComps的render的时候，绑定ParentComps的Watcher，传入到SubComps后，不会对传入的对象在进行观察，在第一次执行SubComps的render的时候，会绑定到SubComps的Watcher，因此当SubComps改变了this.person.username的值，会通知到两个Watcher，导致更新。这很好的解释了凭空在传入的props属性对象上挂载新的属性不触发渲染，因为传入的props属性对象是在父组件被观察的。

1.7 vnode diff算法——划重点

当组件的state发生变化，重新执行渲染函数生成新的vnode，然后将新生成的vnode与老的vnode进行对比，以最小的代价更新原有视图。diff算法的原理是通过移动、新增、删除和替换oldChildrenVnodes对应的结构来生成newChildrenVnodes对应的结构，并且每个老的元素只能被复用一次，老元素最终的位置取决于当前新的vnode。要明确传入diff算法的是两个sameVnode的孩子节点，从两者的开头和结尾位置，同时往中间靠，直到两者中的一个到达中间。

PS：oldChildrenVnodes表示老的孩子vnode节点集合，newChildrenVnodes表示state变化后生成的新的孩子vnode节点集合

说这个算法之前，先得明白如何判断两个vnode为sameVnode，我只大体列一下：

  1. vnode的key值相等，例如 <Comps1 key="key1" />,<Comps2 key="key2" />，key值就不相等，<Comps1 key="key1" />,<Comps2 key="key1" />，key值就是相等的，<div></div>,<p></p>,这两个的key值是undefined，key值相等，这个是sameVnode的大前提。

  2. vnode的tag相同，都是注释或者都不是注释，同时定义或未定义data，标签为input则type必须相同，还有些其他的条件跟我们不太相关就不列出来了。

整个vnode diff流程

大前提，要看懂这个vnode diff，务必先明白vnode是啥，如何生成的，vnode与elm的关系，详情请看上面的vnode概念

  1. 如果两个vnode是sameVnode，则进行patch vnode

  2. patch vnode过程

    （1）首先vnode的elm指向oldVnode的elm

    （2）使用vnode的数据更新elm的attr，class，style，domProps，events等

    （3）如果vnode是文本节点，则直接设置elm的text，结束

    （4）如果vnode是非文本节点&&有孩子&&oldVnode没有孩子，则elm直接append

    （5）如果vnode是非文本节点&&没有孩子&&oldVnode有孩子,则直接移除elm的孩子节点

    （6）如果非文本节点&&都有孩子节点，则updateChildren，进入diff 算法，前面5个步骤排除了不能进行diff情况

  3. diff 算法，这里以web平台为例

这里还有强调下，传入diff算法的是两个sameVnode的孩子节点，那么如何用newChildrenVnodes替换oldChildrenVnodes，最简单的方式莫过于，遍历newChildrenVnodes，直接重新生成这个html片段，皆大欢喜。但是这样做会 不断的createElement，对性能有影响，于是前辈们就想出了这个diff算法。

（1）取两者最左边的节点，判断是否为sameVnode，如果是则进行上述的第二步patch vnode过程，整个流程走完后，此时elm的class，style，events等已经更新了，elm的children结构也通过前面说的整个流程得到了更新，这时候就看是否需要移动这个elm了，因为都是孩子的最左边节点，因此位置不变，最左边节点位置向前移动一步

（2）如果不是（1）所述case，取两者最右边的节点，跟（1）的判定流程一样，不过是最右边节点位置向前移动一步

（3）如果不是（1）（2）所述case，取oldChildrenVnodes最左边节点和newChildrenVnodes最右边节点，跟（1）的判定流程一样，不过，elm的位置需要移动到oldVnode最右边elm的右边，因为vnode取的是最右边节点，如果与oldVnode的最右边节点是sameVnode的话，位置是不用改变的，因此newChildrenVnodes的最右节点和oldChildrenVnodes的最右节点位置是对应的，但由于是复用的oldChildrenVnodes的最左边节点，oldChildrenVnodes最右边节点还没有被复用，因此不能替换掉，所以移动到oldChildrenVnodes最右边elm的右边。然后oldChildrenVnodes最左边节点位置向前移动一步，newChildrenVnodes最右边节点位置向前移动一步

（4）如果不是（1）（2）（3）所述case，取oldChildrenVnodes最右边节点和newChildrenVnodes最左边节点，跟（1）的判定流程一样，不过，elm的位置需要移动到oldChildrenVnodes最左边elm的左边，因为vnode取的是最左边节点，如果与oldChildrenVnodes的最左边节点是sameVnode的话，位置是不用改变的，因此newChildrenVnodes的最左节点和oldChildrenVnodes的最左节点位置是对应的，但由于是复用的oldChildrenVnodes的最右边节点，oldChildrenVnodes最左边节点还没有被复用，因此不能替换掉，所以移动到oldChildrenVnodes最左边elm的左边。然后oldChildrenVnodes最右边节点位置向前移动一步，newChildrenVnodes最左边节点位置向前移动一步

（5）如果不是（1）（2）（3）（4）所述case，在oldChildrenVnodes中寻找与newChildrenVnodes最左边节点是sameVnode的oldVnode，如果没有找到，则用这个新的vnode创建一个新element，插入位置如后所述，如果找到了，则跟（1）的判定流程一样，不过插入的位置是oldChildrenVnodes的最左边节点的左边，因为如果newChildrenVnodes最左边节点与oldChildrenVnodes最左边节点是sameVnode的话，位置是不用变的，并且复用的是oldChildrenVnodes中找到的oldVNode的elm。被复用过的oldVnode后面不会再被取出来。然后newChildrenVnodes最左边节点位置向前移动一步

（6）经过上述步骤，oldChildrenVnodes或者newChildrenVnodes的最左节点与最右节点重合，退出循坏

（7）如果是oldChildrenVnodes的最左节点与最右节点先重合，说明newChildrenVNodes还有节点没有被插入，递归创建这些节点对应元素，然后插入到oldChildrenVnodes的最左节点的右边或者最右节点的左边，因为是从两者的开始和结束位置向中间靠拢，想想，如果newChildrenVNodes剩余的第一个节点与oldChildrenVnodes的最左边节点为sameVnode的话，位置是不用变的

（8）如果是newChildrenVnodes的最左节点与最右节点先重合，说明oldChildrenVnodes中有一段结构没有被复用，开始和结束位置向中间靠拢，因此没有被复用的位置是oldChildrenVnodes的最左边和最右边之间节点，删除节点对应的elm即可。

举个栗子来描述下具体的diff过程（web平台）：

// 有Vue模板如下<div>    ------ oldVnode1，newVnode1，element1  <span v-if="isShow1"></span>  -------oldVnode2，newVnode2，element2  <div :key="key"></div>  -------oldVnode3，newVnode3，element3  <p></p>    -------oldVnode4，newVnode4，element4  <div v-if="isShow2"></div>    -------oldVnode5，newVnode5，element5</div>
// 如果 isShow1=true，isShow2=true，key="aliarmo"那么模板将会渲染成如下：<div>  <span></span>--------------element2  <div key="aliarmo"></div>----------element3  <p></p>-------------element4  <div></div>----------element5</div>
// 改变state，isShow1=false，isShow2=true，key="wmy"，那么模板将会渲染成如下：<div>  <div key="wmy"></div>------------element6  <p></p>-------------------element4  <div></div>---------element5</div>

那么，改变state后的dom结构是如何生成的？

如上图，在isShow1=true，isShow2=true，key="aliarmo"条件下，生成的vnode结构是：
oldVnode1，oldVnodeChildren=[oldVnode2,oldVnode3,oldVnode4,oldVnode5]

对应的dom结构为：

改变state为isShow1=false，isShow2=true，key="wmy"后，生成的新vnode结构是

newVnode1，newVnodeChildren=[newVnode3,newVnode4,newVnode5]

最左边两个新老vnode对比，也就是oldVnode2，newVnode3，不是sameVnode，

那最右边两个新老vnode对比，也就是oldVnode5，newVnode5，是sameVnode，不用移动原来的Element5所在位置，原有dom结构未发生变化，

最左边两个新老vnode对比，也就是oldVnode2，newVnode3，不是sameVnode，

那最右边两个新老vnode对比，也就是oldVnode4，newVnode4是sameVnode，不用移动原来的Element4所在位置，原有dom结构未发生变化，

最左边两个新老vnode对比，也就是oldVnode2，newVnode3，不是sameVnode，

那最右边两个新老vnode对比，也就是oldVnode3，newVnode3，由于key值不同，不是sameVnode，

当前最左边和最右边对比，oldVnode2，newVnode3，不是sameVnode

当前最右边和最左边对比，oldVnode5，newVnode3，不是sameVnode

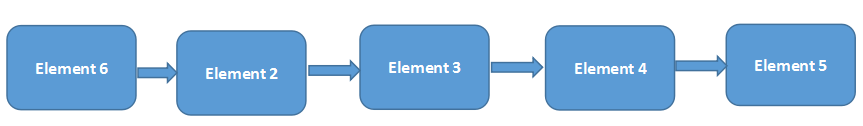

在遍历oldVnodeChildren，寻找与newVnode3为sameVnode的oldVnode，没有找到，则用newVnode3创建一个新的元素Element6，插入到当前oldVnode2所对应元素的最左边，dom结构发生变化

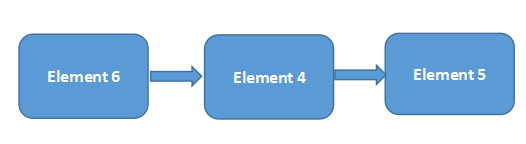

newVnodeChildren两头重合，退出循环，删除剩余未被复用元素Element2，Element3

1.8 core总结

现在我们终于可以理一下，从new Vue()开始，core里面发生了些什么

  1. new Vue()或者new自定义组件构造函数（继承自Vue）

  2. 初始化，props，methods，computed，data，watch，并给state加上Observe，调用生命周期created

  3. 开始mount组件，mount之前确保render函数的生成

  4. new Watcher，导致render和patch，注意一个watcher对应一个组件，watcher对变化的响应是重新执行render生成vnode进行patch

  5. render在当前组件上下文（组件实例）执行，生成对应的vnode结构

  6. 如果没有oldVnode，那patch就是深度遍历vnode，生成具体的平台元素，给具体的平台元素添加属性和绑定事件，调用自定义指令提供的钩子函数，并append到已存在的元素上，在遍历的过程中，如果遇到的是自定义组件，则从**步骤1**开始重复

  7. 如果有oldVnode，那patch就是利用vnode diff算法在原有的平台元素上进行修修补补，不到万不得已不创建新的平台元素

  8. state发生变化，通知到state所在组件对应的watcher，重新执行render生成vnode进行patch，也就是回到**步骤4**



鉴于篇幅，本次分享的上半部分到此结束。Compiler与部分以及应用与总结见下半部分的文章。敬请期待！
