Python绘制雷达图

简介

目前没有发现matplotlib库有直接绘制雷达图的函数，所以自己做了一个接口，仅供参考。

主要函数

函数名	主要参数
matplotlib.pyplot.subplot	polar=True
axe.set_thetagrids	纵坐标轴角度列表,纵坐标轴名称列表

备注：

1. axe是子图对象，一幅图是一个figure对象，一个figure对象可以有若干个axe对象（若干个子图）。

             axe对象可以通过figure对象的axes属性获取当前子图列表（figure.axes），也可以通过plt.gca()获取当前代码位置在绘制的子图。

基本步骤

1. 创建图画对象，设置参数以使用极坐标系（pyplot.subplot(111, polar=True)）;
2. 绘制图像，横坐标和极坐标最外层长度对应（配置横纵坐标列表）；
3. 通过函数设置坐标轴展示方式（axe.set_thetagrids）。

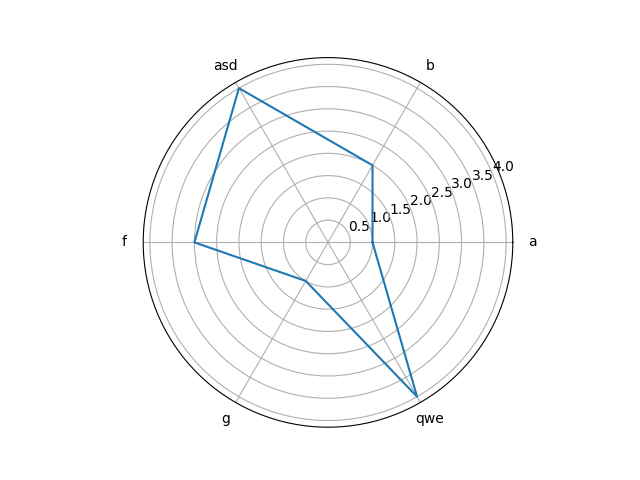

运行结果



示例代码

from matplotlib import pyplot as plt
import math

# 配置项目名和坐标
labels = ['a', 'b', 'asd', 'f', 'g', 'qwe']
ys = [1, 2, 4, 3, 1, 4]

def radio(labels, data, target_fn='test.png'):
    ax = plt.subplot(111, polar=True)  # 设置为极坐标系
    # 配置横坐标
    xs = [i*2*math.pi/len(data) for i in range(len(data))]
    # 在横纵坐标最后添上第一个坐标
    xs = xs+xs[:1]
    data = data+data[:1]

    print(xs, data, sep='\n')  # 打印坐标

    ax.plot(xs, data)  # 绘制
    ax.set_thetagrids([i/(len(xs)-1)*360 for i in range(len(xs)-1)], labels)  # 设置纵坐标轴，坐标轴的方向单位为角度

    # plt.show()  # 展示图像
    plt.savefig(target_fn)  # 如果要保存，记得注释上一行


if __name__ == '__main__':
    radio(labels, ys, )



要点

要点

通过设置plt.subplot函数的polar参数为True让坐标变为极坐标

通过在坐标列表最后额外加上第一个坐标让雷达图封闭

通过axe对象的set_thetagrids函数设置坐标轴，第一个参数是坐标值列表，第二个参数是坐标名列表
