韦东山-数码相框（1）
做工程的步骤
- 弄清需求
- 设计框架
- 编写代码
- 测试
项目需求
-
上电，LCD显示一副图片；
-
然后根据默认配置，决定停留还是自动显示下一副；
-
点击一下，出现对话框，选择手动显示或者自动显示；
-
根据手势的上下左右设计对应的执行逻辑：向上放大，向下缩小，左右是显示上/下一副图像。
-
当左右移动速度很快时，显示下下一副图像。
设计框架
输入进程
可以通过触摸屏或者按键对屏幕的事件、时间、类型、数据进行封装，通过socket发送给服务器。事件有点击事件、移动事件；数据的类型有方向、幅度、速度，以及位置数据。
graph TB
A[触摸屏/按键输入] --> B[事件检测]
B --> C{事件类型}
C --> D[点击事件]
C --> E[移动事件]
D --> F[封装事件数据]
E --> F
F --> G[数据封装完成]
G --> H[通过Socket发送]
H --> I[数据发送到服务器]
分为三个线程：
- 主控线程：得到上报的事件，通过socket发送数据
- ts线程：使用tslib读取触摸TS屏幕，封装事件，上报数据
- 按键线程：读取按键数据，封装事件，上报数据
显示进程
-
一个线程，接受socket数据，根据数据进入哪个进程。数据放入全局变量里面，属于同一个进程的线程可以使用这个变量。
-

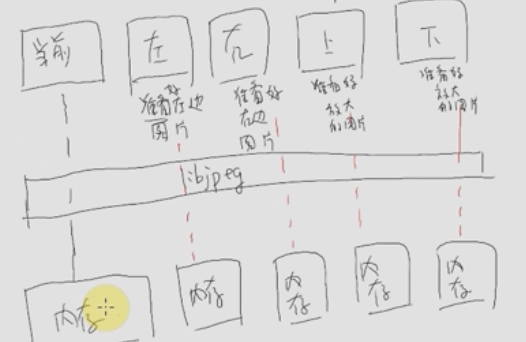

然后分五个线程，当前、左、右、上、下线程，将对应功能的数据提前准备好。通过这样的方式，可以更快的加载数据，优化用户体验。
-
通过libjpeg库，将图片解压出来，存入到驱动分配的对应的内存。使用mmap可以直接让线程操作内存数据。
-
最后通过主控线程，控制图片的显示，如果要显示图片，用DMA传输到显存，通过LCD驱动显示。用DMA的原因是因为DMA传输数据很快。
