KT6368A蓝牙芯片的主从机之前透传功能说明

简介

传统的两颗芯片做近距离的无线通讯，一般采用433或者2.4G无线芯片，但是他们的缺点也很明显。

芯片整体功耗高
芯片特别容易受到干扰，需要做复杂的软件算法才能开发稳定
这里我们推荐使用蓝牙芯片，去实现近距离的一对一通讯，因为蓝牙有他专用的调频机制，可以客服同频段的干扰，同样芯片还是使用我们标准的KT6368A低成本蓝牙芯片

详细说明

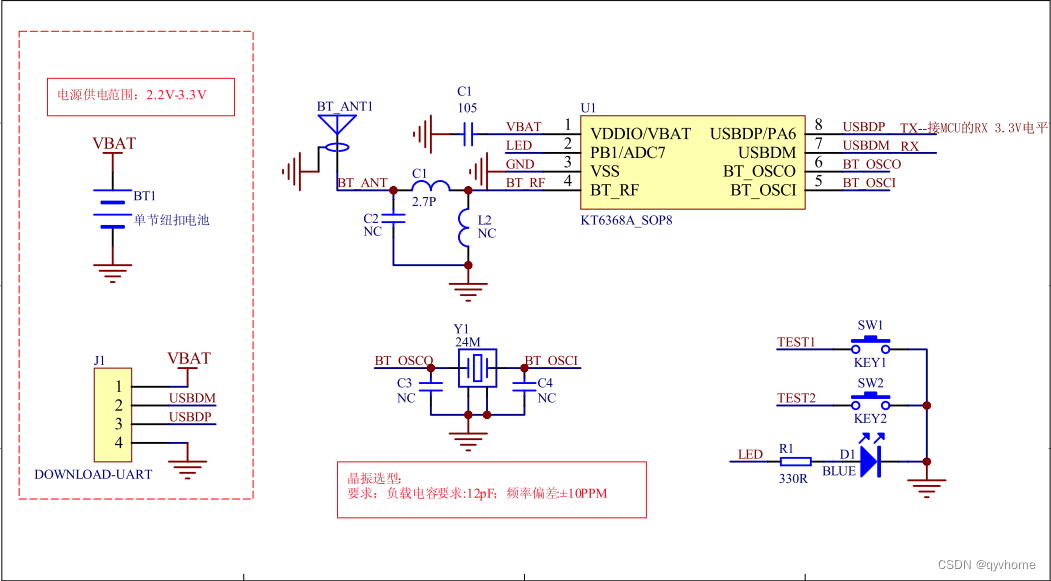

2.1 硬件说明





主机版本的硬件，和之前从机的完全一样，只是烧录的软件不同而已。不支持AT指令去切换，支持AT指令设置目标从机，设置波特率，设置mac地址

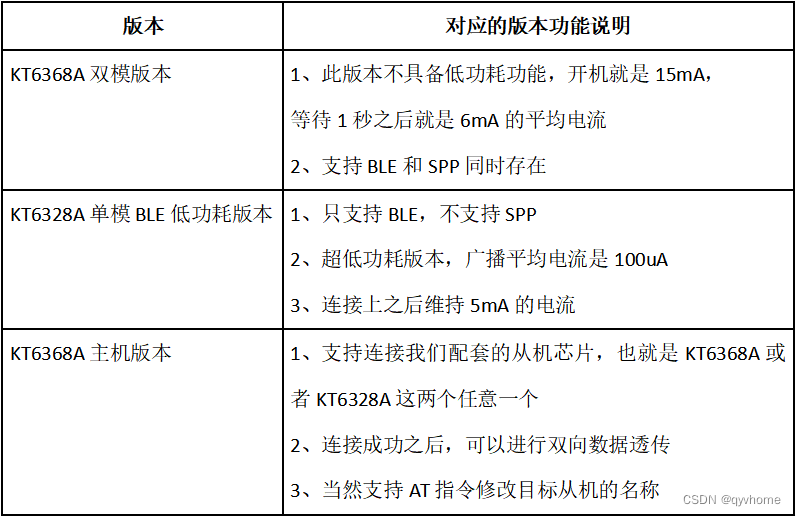

2.3 芯片的软件版本区分





2.4 功能说明
1、主机版本的芯片，是通过“蓝牙名称+芯片内置标志”共同作为匹配标识的

2、主机和从机，同时上电，一对一的情况下最多2秒完成配对连接

3、有效距离目前还没有实测，后续会完善，但是基本做到15米左右没问题









4、主机版本的2脚，是指示灯脚，连接成功则输出高电平，未连接则输出10HZ的电平

==》连接是否正常，完全靠这个指示灯进行标识

同时，由于走的是BLE，所以这种应用不适合那种数据量特别大的场景，比如单次发1K字节数据的那种，实际以测试为准
同时，这个版本目前可用的是AT设置目标从机蓝牙名。设置波特率
如果需要断开和从机的连接。直接断电就可以了

7、主机芯片出厂默认搜索“KT6368A-BLE-2.0”这个名称的设备，如果从机设备修改过蓝牙名，或者不是这个名称，请发送AT指令设置一下主机的目标搜索名称

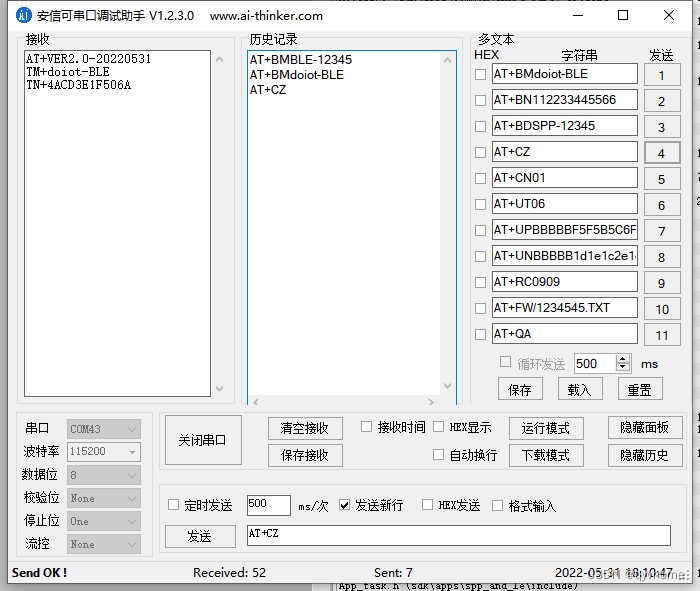

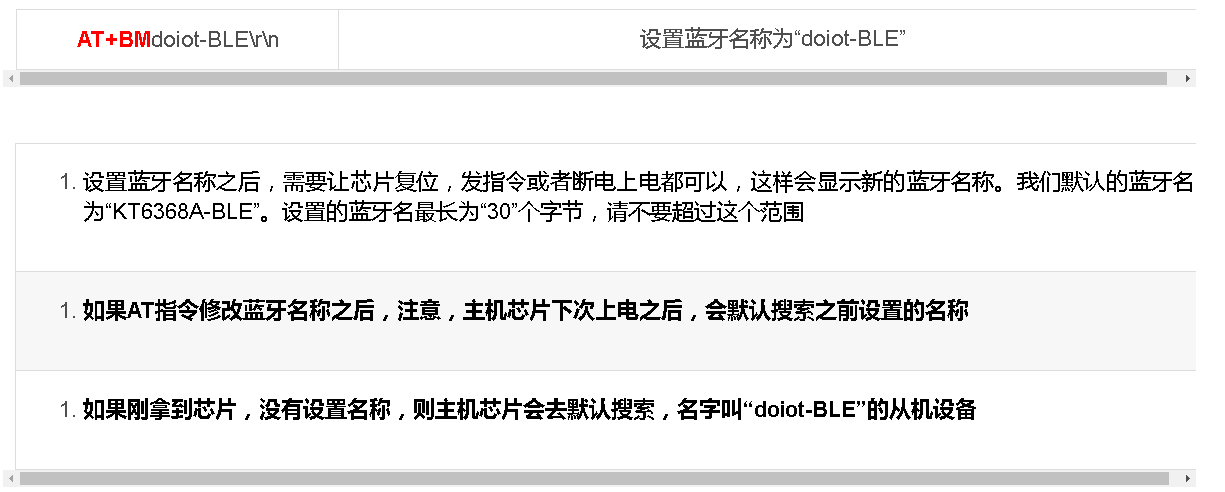

2.5 串口AT指令说明





这个指令就是设置需要去连接的设备名称，其他的指令暂不开放。

2.6 使用的注意事项
1、如果同一个机房会有100个从机模块，100个主机模块，如何做到一一匹配呢？

(1)、这个时候就需要分别设置主机的搜索名称为BT001，到BT100

(2)、同时从机设备也要设置为BT001到BT100

(3)、主机就会按照设定的名字去找对应的从机设备，但是设备多了之后，连接就会比较缓慢，这个需要您自己去实际测试一下
