断码屏开发笔记

段码屏开发

https://blog.csdn.net/autooy871/article/details/108208405

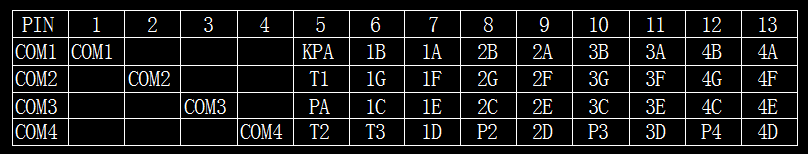

屏幕型号对应的表：

从5开始到13

采用COM0-COM3对应此LCD真值表的COM1-COM4端口；

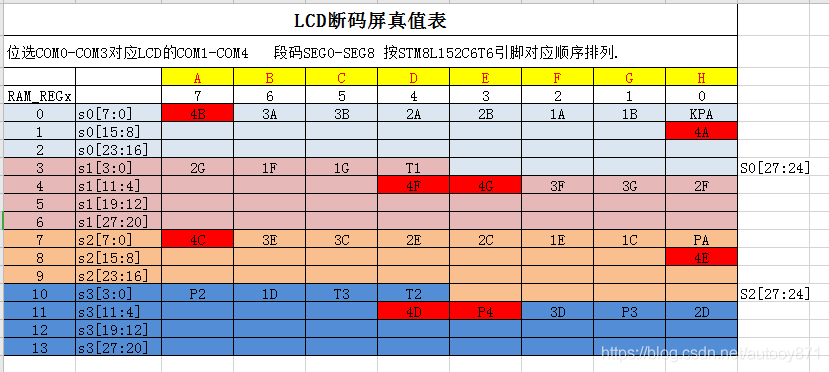

REG0-REG8对应5-13脚；换算真值表如下：

总共28，7 7 7 4  4 7 7 7  7 7 7 4  4 7 7 7

根据STM8L手册，COM0对应RAM_REGx的0-2；依次图上不同颜色，所以在T1起始的时候位置不同；

从H到A

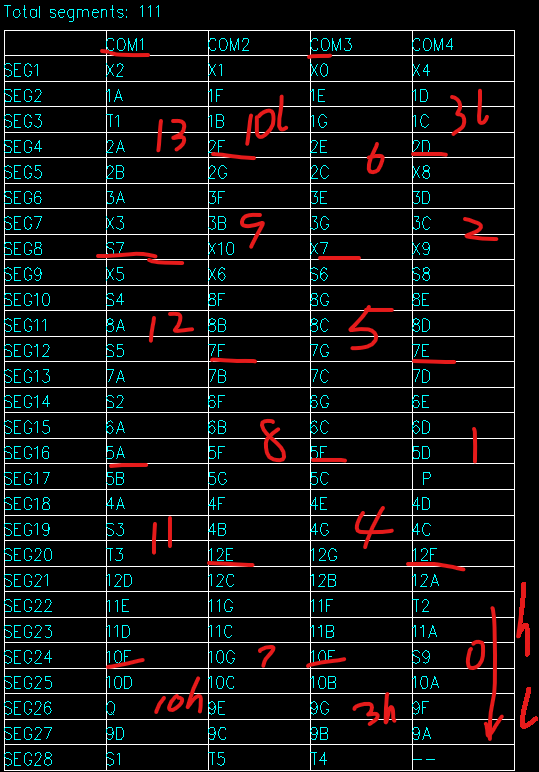

屏厂会给关于屏的资料，每个位是如何对应的，对应的数据分别是什么：

13---0

12---1

11---2

10---3

9----4

8----5

7----6

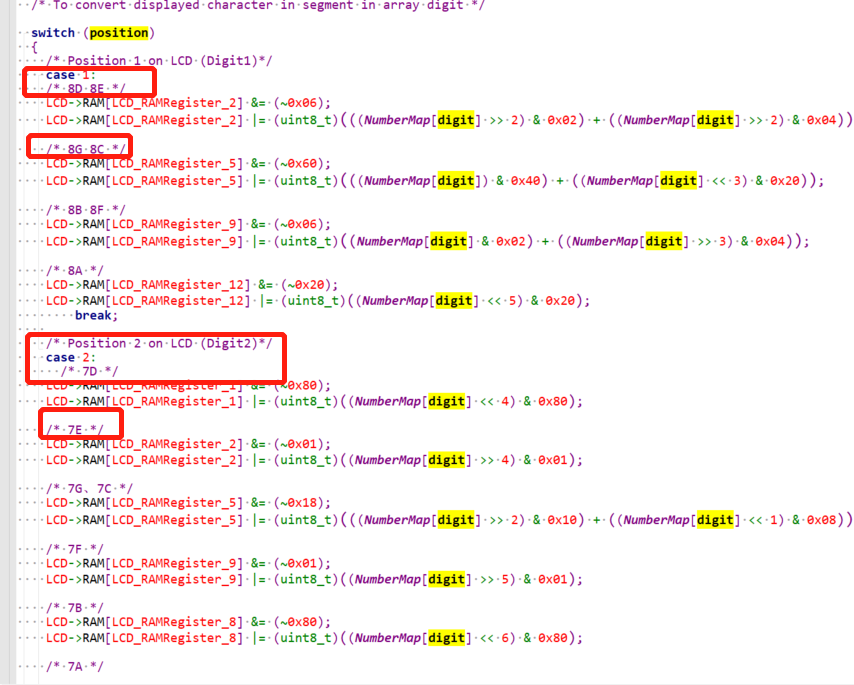

例如8D 8E 对应RAM 2的第二位 第三位所以分别对应0x02 0x04 ，需要0x06取反求与

8G 8C是RAM5的第 6 7 位，01100000 所以是0X60

LCD->RAM[LCD_RAMRegister_2] &= (~0x06);//清空第2 3 位

 /*0   1   2    3    4    5    6     7     8     9   */

__CONST uint16_t  NumberMap[10] =  { 0x3F, 0x06, 0x5B, 0x4F, 0x66,  0x6D,  0x7D, 0x07, 0x7F, 0x6F };



 /*

#define  a        0x01

#define  b        0x02

#define  c        0x04

#define  d       0x08

#define  e       0x10

#define  f        0x20

#define  g       0x40

*/



看结尾对应的字母所对应的define数字，例如D对应0X08，，而8D在表中是第二位也就是0X02，所以需要右移两位变成0X02;
