Flash的出现把存储的世界搅翻了天，仿佛一夜之间发现了新大陆，所有旧世界的东西都变得笨拙。NVMe驱动义无反顾地抛弃了Linux blk，开发自己的队列管理。
当第一次看到NVMe重新使用Linux Block队列管理blk-mq的时候，还是比较惊讶的：现在的NVMe工作的好好的，为什么要换，增加blk-mq会不会造成性能下降？相信很多人都有这个疑惑。刚好手上有个centos7.2环境，我们就来一探究竟：
上图是我按NVMe是否使用blk-mq做的简单测试，可以看到，从Latency和IOPS两个方面都没有较大变化，说明blk-mq的引入带来的overhead非常小。那么blk-mq是怎么做到的呢？
就从blk-mq的那篇paper说起吧。在<Linux Block IO: Introducing Multi-queue SSD Access on Multi-core Systems>中，作者着重强调了之前single-queue的缺陷（多核竞争访问引入锁，跨NUMA中断处理，跨NUMA内存访问），非常不适合为现代的多路服务器高性能介质服务。痛定思痛，在blk-mq中对这方面大做修改。
blk-mq引入了两层Queue的概念，Software Queue和 Hardware Queue。这样的设计有多个目的：
1，在Software Queue中把Queue的数量设置死（与Core数量相等或者与MUMA 数量相等），这样就不会产生竞争了
2，Hardware数量由底层驱动决定，可以是一个或者多个；这也是为了尽快和之前的SATA SAS使用的单队列兼容
3，在software Queue里把 I/O Scheduling等Block积累几十年的Feature用起来，与底层驱动的联系由Hardware Queue负责。
那Software Queue和Hardware Queue的数量应该是多少呢？作者用实验给出了答案：如下在每个Core上发送相同数量的I/O，然后测试不同Hardware Queue和Software Queue的数量对性能产生的影响。
单个Software Queue的情况下，无论Hardware Queue是多少，性能都很差！
每个Core配一个Software Queue的情况下，Hardware Queue与Software Queue相等的情况下最好（core少的情况下跟NUMA一样也取得不错的性能）！
当然，这个测试也有一定的局限性，就是在单个Queue的情况下，测了最差的情况（所有的Core都去访问一个Queue）。

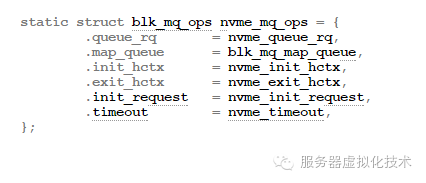

由于NVMe本身就是Multi-Queue的设计，跟这种队列配合起来还是比较容易的。只要将Hardware Queue和NVMe Queue一一对应就行。要移植NVMe到blk-mq最主要的工作就是定义下面的结构体。
第一个成员queue_rq指定blk-mq向驱动提交request的函数，第二个map_queue定义如何将software queue和hardware queue对应，第三个init_hctx是hardware Queue创建时调用（可以在这里将NVMe Queue与Hardware Queue绑定），init_request是在分配Request时调用，timeout是发生timeout时的调用。这些函数都是供blk-mq使用的。
blk-mq通过一个blk_mq_tag_set结构体来定义队列组合（可以指定timeout值，iodepth和hardware queue的个数等）。NVMe驱动在每一个设备加载时就定义一个这样的对象，然后在分配namespace的时候使用ns->queue = blk_mq_init_queue(&dev->tagset)给每个Namespace分配一个队列（request_queue 类型，包含hardware queue和software queue信息）。

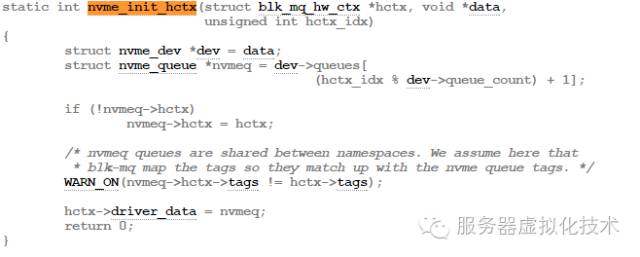

下面是NVMe驱动定义的Hardware Queue初始化时的调用函数，可以看到将NVMe Queue赋给了Hardware Queue的driver_data。
当blk-mq下发Request的时候，会传递Hardware Queue对象，通过取出hardware Queue的driver_data，就可以得到Request对应的nvme queue了。
所以，用了blk-mq，NVMe驱动再也不用管request要放到哪个NVMe Queue了，而且I/O timeout，I/O统计这些都可以交给blk干。最重要的，还能够享受blk的IO scheduling 等功能。并入blk-mq后，NVMe驱动轻松了很多，性能有很好，对于开发者来说，何乐而不为？
参考文献
Linux Block IO: Introducing Multi-queue SSD Access on Multi-core Systems
