实验3 多个段的汇编源程序编写与调试

一、实验目的

1、理解和掌握将数据、代码、栈放入不同逻辑段的程序编写和调试。

2、理解具有多个段的汇编程序对应的目标程序执行时，内存分配方式。

3、掌握大小写字符的转换方法、数字字符和数值之间的转换方法。

4、理解并掌握各种寻址方式的灵活运用。

5、掌握汇编指令loop，and，or，div，mul的用法

二、实验内容

任务一

assume cs:code,ds:data
data segment
    db 'Nuist'
    db 5 dup(2)
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,0b800H
    mov es,ax

    mov cx,5
    mov si,0
    mov di,0f00h
s:    mov al,[si]
    and al,0dfh
    mov es:[di],al
    mov al,[5+si]
    mov es:[di+1],al
    inc si
    add di,2
    loop s

    mov ah,4ch
    int 21h
code ends
end start

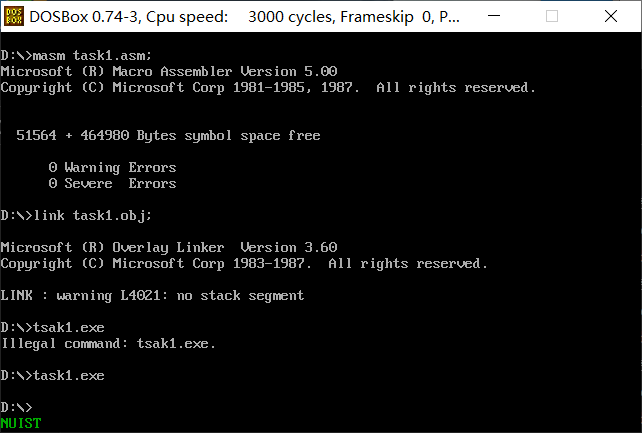

分析：该源程序在数据段中定义了字数据‘nuist’和5个2。代码段中，借助ax将数据段的地址移入ds，其偏移地址用si表示，初值为0。之后同理，把附加段es寄存器赋值为0b800H ,其偏移地址用di表示，初值为0f00H。

主要功能就是先按顺序读入字数据‘Nuist’的单个字符，全部转换为大写，存入附加段所指示的地址，然后再将ds的偏移地址si加5，把数据段位于‘nuist’之后的数字2移入附加段中刚移入字符的单元的后边，如此循环五次。

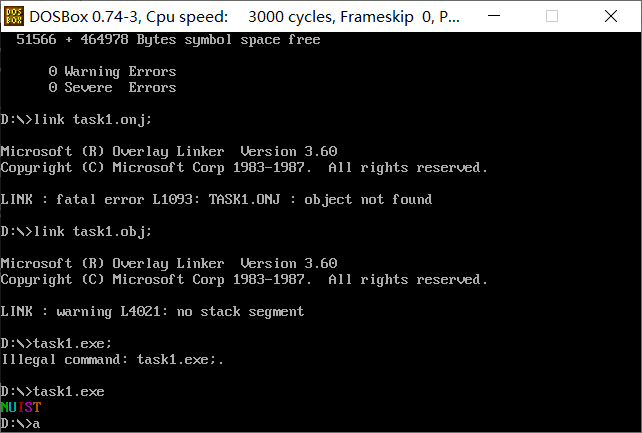

单个ASCll码控制显示的字符，紧挨着的数字控制显示的颜色。

db 5 dup(2)
--> 改成:
db 2,3,4,5,6

任务二

assume cs:code,ds:data
data segment
    db 23, 50, 66, 71, 35
data ends


code segment
start:
    mov ax,0810h
    mov es,ax
    mov ax,data
    mov ds,ax
    mov si,0
    mov di,0
    mov cx,5
    mov ax,0
s:    mov al,ds:[si]
    mov bl,10
    div bl
    add  ah,48
    add  al,48
    mov es:[di],al
    mov es:[di+1],ah
    add  di,2
    add  si,1
    mov  ax,0
    loop s
    mov di,0
    mov cx,10
p:    mov ah,2
    mov dl,es:[di]
    int 21h
    add  di,1
    loop p
    mov ah,4ch
    int 21h
code ends
end start

分析：首先，ax置为0，将数据段的数据保存在ax中（注意是字节数据），接着利用除法分割成单个的数字，再利用ascll码性质把单个数字转为单个字符，存入附加段es中，最后通过循环打印到屏幕上，如图。

任务3

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

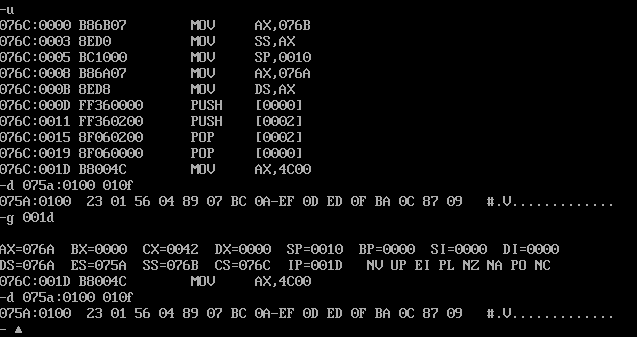

data段中的数据：23 01 56 04 89 07 bc 0a ef 0d ed 0f ba 0c 87 09

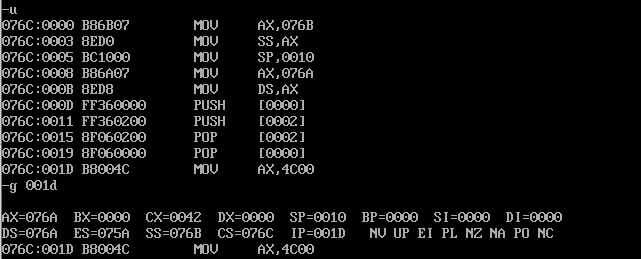

程序返回前，cs=076c，ss=076b,ds=076a

设程序加载后，code段的段地址为X，则data段的段地址为：X-2H，stack段的段地址为：X-1H

任务四

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

程序返回前，data段的数据为：23 01 56 04
程序返回前，cs=076c、ss=076b、ds=076a

code段的段地址为X，则data段的段地址为：X-2H，stack段的段地址为：X-1H
对于如下定义的段，name segment ... name ends ，假设占N个字节，则程序加载后实际占有空间为：(1+N/16)*16个字节

任务五

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

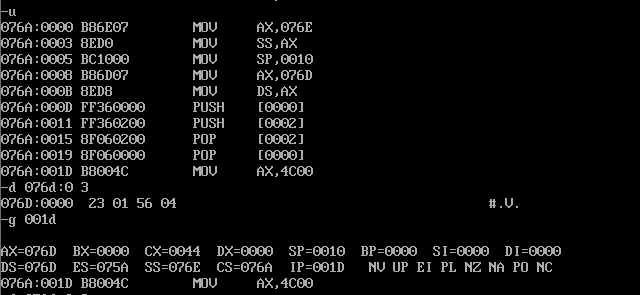

程序返回前，data段的数据为23 01 56 04
程序返回前，cs=076a、ss=07de、ds=076d

假设code段的段地址X，则data段的段地址为：X+3H，stack段的段地址为：X+4H

任务六

如果将任务三到任务五的“end start”改为“end”，则哪个程序可以正常执行？

答：任务五的程序仍可以正常执行，因为它的代码段定义在数据段和栈段之前，在程序顺序执行时，不会错误把数据段或栈段识别为代码段执行。

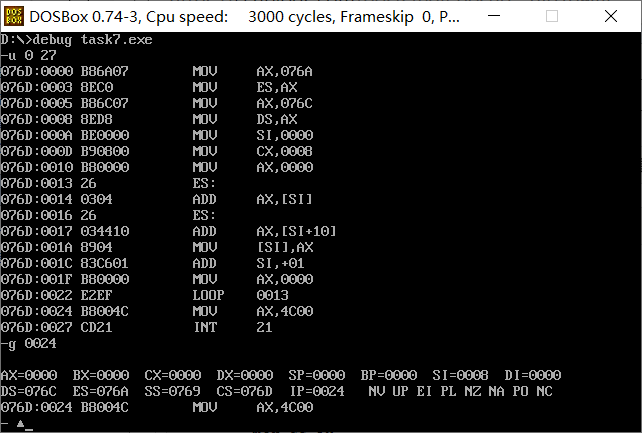

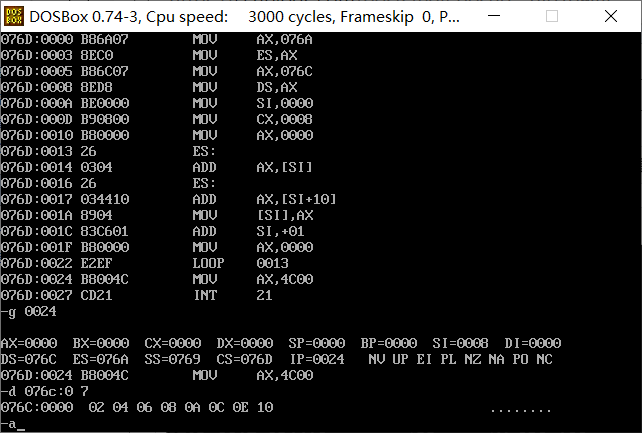

任务七

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends

b segment
  db 1,2,3,4,5,6,7,8
b ends

c1 segment
  db 8 dup(0)
c1 ends

code segment
start:
       mov ax,a
       mov es,ax

       mov ax,c1
       mov ds,ax
       mov si,0
       mov cx,8
       mov ax,0
s:     add ax,es:[si]
       add ax,es:[si+16]
       mov ds:[si],ax
       add si,1
       mov ax,0
       loop s
       mov ax,4c00h
       int 21h

code ends
end start

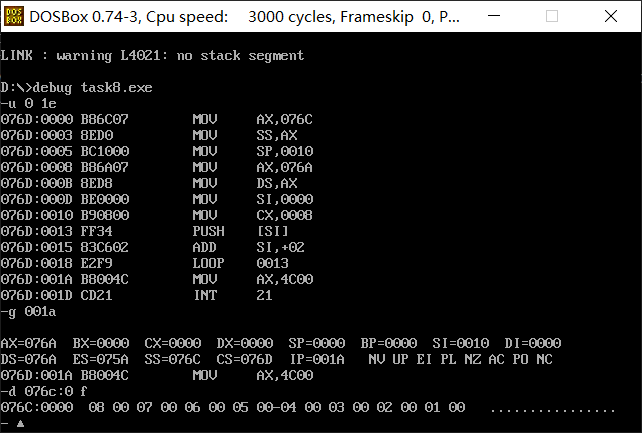

任务八

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
       mov ax,b
       mov ss,ax
       mov sp,16
       mov ax,a
       mov ds,ax
       mov si,0
       mov cx,8
s:    push ds:[si]
       add  si,2
       loop s
       mov ax,4c00h
       int 21h
code ends
end start
