2 WAN 和1 Evo/3g Routeros PCC 方法负载平衡
陕西中际现代包装科技：Routeros 2 WAN 和1 Evo/3g PCC 方法负载平衡
（Routeros多线负载平衡）

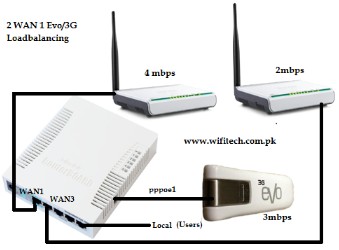

我们将要讨论2Wan和1个Evo/3G 的负载平衡。负载平衡就是在不同Internet来源之间合并或调整用户的负载。你可以把多条Internet连接合并叫做负载平衡，负载合并，线路合并是单一流程的别名。在本教程中，我们将合并两条DSL宽带和1个Evo或3GInternet连接，而且将在一条单线得到3条Internet连接的速度和。本例中，我使用一个电脑，安装有3个网卡和一个USB 3G网卡。根据相同原理，你可以增加尽可能多的线路。
（注： 我使用Intel D 2500CC Atom主机板，自带2个Intel网卡；Cisco 思科 300系列 SF300-24交换机。交换机1口设置为Trunk，2口设置为Vlan101，3口设置为Vlan102，4口设置为Vlan103。 使用单网卡VLAN方法多Adsl拨号）
从概念上看，本文将介绍PCC负载平衡的整个过程，而且你在仔细阅读本文以后，将能够合并任意数量的宽带线路。
图1
好吧，开始我们的工作，束紧座椅上的安全带。
使用Winbox打开mikrotik界面。

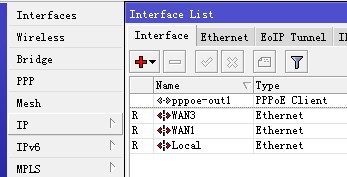

在[Interfacs]里，把界面分别命名为 Local, WAN1, WAN3 和 pppoe-out1。
lan界面是输出，来招待我们的用户，wan1连接到PTCL DSL猫，WAN2同样连接到猫，pppoe-out1是EVO/3G USB网卡拨号。
设置3G网络的用户名和密码，我把pppoe-out1看作是WAN2。
确保修改了猫1和2的IP。
图2
当3G猫可用后，在wan连接上会获得一个IP。
到 IP>Address，电机红色+号，给lan界面设置IP。
Address= 192.168.0.1/24
Interface= Local
给WAN1赋予IP：
Address=192.168.1.2/24
Interface=WAN1
给WAN2赋予IP：
Address=192.168.2.2/24
Interface=WAN3
（注： 这里的WAN可以使用ADSL拨号：
图3
）
图4
地址列表如下：
（注：上图应该还有一个pppoe拨号的地址，用来截图的Virtual Box拨不出号。）
图5
现在来到Mangle规则，本文的关键部分。
点击 IP > Firewall > Mangle
点红色+号，为WAN1添加一条新mangel规则：
Chain=input
In.interface=WAN1
点击Action（原文是Advance）标签
Action=mark connection
New Connection Mark=WAN1_conn
核选the pass through.
图6
为WAN3重复相同过程
Chain=input
In.interface=WAN3
点Action标签
Action=mark connection
New Connection Mark=WAN3_conn
核选 Passthrough.
对WAN2做同样操作，它是我们的USB拨号连接
Chain=input
In.interface=ppp-out1
点Action标签
Action=mark connection
New Connection Mark=WAN2_conn
核选 Passthrough.

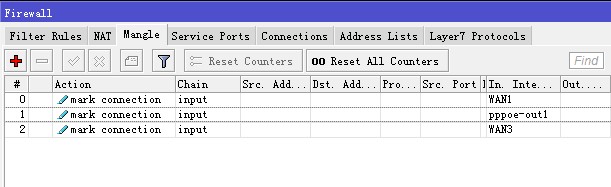

做好后的Mangle规则如这样：
图7
现在我们再次添加Mangle规则。
点红色+号。
Chain=output
Connection mark=WAN1-conn
点击Action标签
Action=mark routing
New Connection Mark=to_WAN1
核选 Passthrough.
图8
再为WAN3设置
Chain=output
Connection mark=WAN3-conn
点击Action标签
Action=mark routing
New Connection Mark=to_WAN3
核选 Passthrough.
再为WAN2/our USB设置
Chain=output
Connection mark=WAN2-conn
点击Action标签
Action=mark routing
New Connection Mark=to_WAN2
核选 Passthrough.

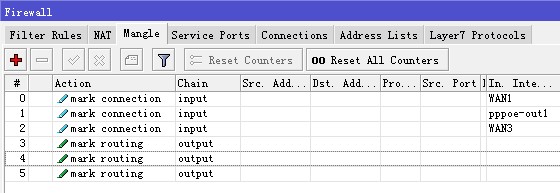

你的Mangle规则应同下图：
图9

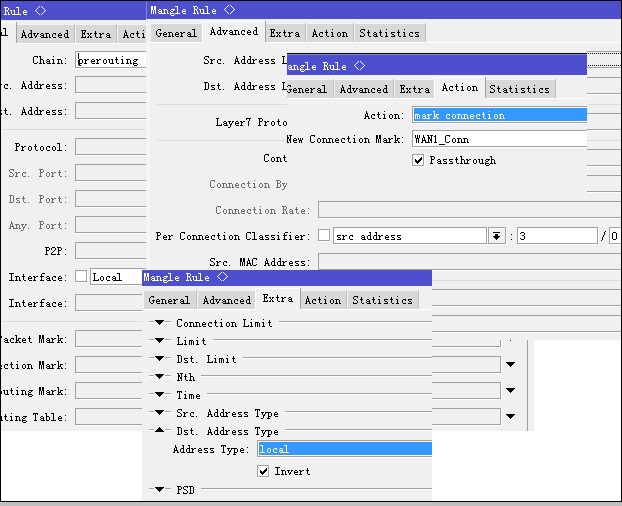

现在我们将增加PCC（每连接分类器）规则。
点红色+号，增加一条PCC Mangle规则。
Chain=Prerouting
In.interface=Local
点Advance标签
Per connection Classifier=both addresses and ports 3/0 (我们有3条线，因此用3/0，4条线则为4/0)。
点Extra标签
DST.address type
Address type=Local.
点选 invert
点Action标签
Action=mark connection
New connection mark=WAN1_Conn
图10
设置WAN3：
Chain=Prerouting
In.interface=Local
点Advance标签
Per connection Classifier=both addresses and ports 3/1 .
点Extra标签
DST.address type
Address type=Local.
点Invert
点Action标签
Action=mark connection
New connection mark=WAN3_Conn
现在设置WAN2
Chain=Prerouting
In.interface=Local
点Advance标签
Per connection Classifier=both addresses and ports 3/2 .
点Extra标签
DST.address type
Address type=Local.
点Invert
点Action标签
Action=mark connection
New connection mark=WAN2_Conn

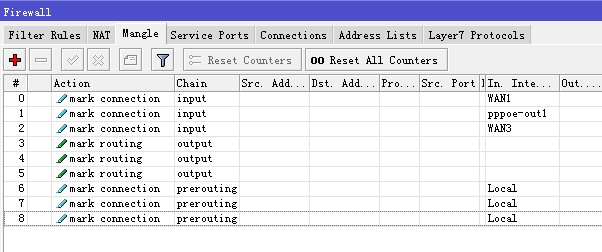

你的PCC规则如下图所示：
图11
现在，我们将添加最后的Mangel规则
点红色+号
Chain=prerouting
In.interface=Local
Connection mark=WAN1_conn
Action=mark routing
New routing mark=to-WAN1
核选Passthrough
图12
为WAN3添加规则
Chain=prerouting
In.interface=Local
Connection mark=WAN3_conn
Action=mark routing
New routing mark=to-WAN3
核选Passthrough
为WAN2添加规则
Chain=prerouting
In.interface=Local
Connection mark=WAN2_conn
Action=mark routing
New routing mark=to-WAN2
核选Passthrough

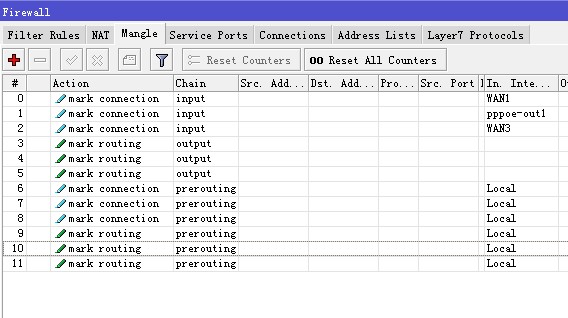

你的Mangle规则如下图所示：
图13
啧啧... ... 我们的Mangel规则添加好了。
现在添加网关
点 IP> Routes
点红色+号
Gateway= 192.168.1.1
Check gateway=ping （这是故障处理入口，它不停的ping网关，如果网关没有响应，它会断开那条线，并把负载放到其他线路上）
Routing Mark=to_wan1
然后添加第2条路由
Gateway= 192.168.2.1
Check gateway=ping
Routing Mark=to_wan3
然后第3条
Gateway= pppoe1
Check gateway=ping
Routing Mark=to_wan2
图14
（注：拨号连接的，Gateway 是 pppoe-out1。
如果是3条ADSL拨号，这里就选pppoe-outx(x=1 2 3)
Distance即使不填，默认也是1。)
现在增加有距离的路由
还是点红色+号
Gateway= 192.168.1.1
Check gateway=ping
Distance=1 (告诉路由器第一个ping的是哪一个网关）
添加第2个路由
Gateway= 192.168.2.1
Check gateway=ping
Distance=2
最后添加第3个路由
Gateway= ppp-out1
Check gateway=ping
Distance=3
（注：原文这里没写 2、3的Distance，反而加的Routing Mark=to_wan2，后者和图片不符）
（原文Routing Mark项填的，但是图没有。我测试是如果选择Routing Mark，会上不去网）
图15
图16
最后的步骤：

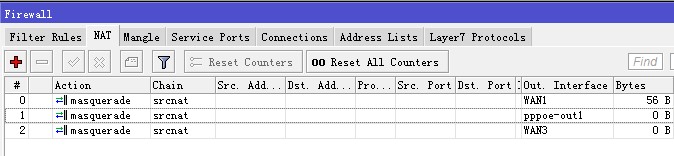

现在我们要增加3个NAT规则，以便启用网络共享。
到IP>Firewall >NAT
点红色+号
Chain=srcnat
Out interface=WAN 1
Action=marsquerade
图17
为WAN3增加NAT规则
Chain=srcnat
Out interface=WAN 3
Action=marsquerade
最后为WAN2增加NAT
Chain=srcnat
Out interface=ppp-out1
Action=marsquerade
图18
我们已经在mikrotik中配置好2个WAN和1个evo/3g的负载平衡。现在，把用户负载放到它上面。负载放的越多，你就会得到越好的效果。
附：
原文 http://www.wifitech.com.pk/mikrotik-2-wan-1-evo3g-load-balancing-pcc-method/
原文的图片不清晰，大图也不清。我使用Virtual Box安装ROS进行截图，和原图有所差异。
