修复duilib CEditUI控件和CWebBrowserUI控件中按Tab键无法切换焦点的bug

转载请说明原出处，谢谢~~：http://blog.csdn.net/zhuhongshu/article/details/41556615

        在duilib中，按tab键会让焦点在Button一类的控件中切换，但是切换焦点一直存在bug，具体的描述如下：

        1、在主窗体里弹出新的窗体，当新窗体中存在CEditUI控件并且焦点在此CEditUI控件上，那么按tab键将无法切换焦点而一直处于CEditUI中。（只在新窗体中有此bug，主创体中没有，原因会在后面分析）

        2、CWebBrowserUI控件同CEditUI

        之间在群里就看到有人问这个问题，而且也一直没解决。

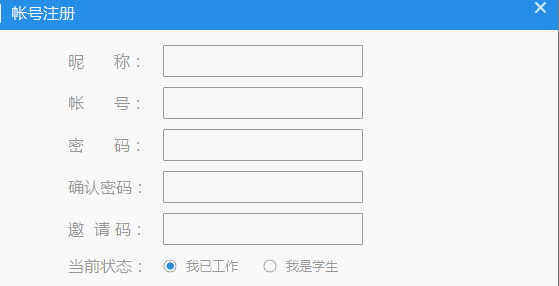

       这几天在用duilib写一个注册界面时（如图，此页面便是在主窗体上面的一个弹出窗体），上面有多个CEditUI控件，按照我们的习惯，输入完第一个edit的内容后会按tab切换到下一个edit。而由于duilib的bug导致这个焦点无法切换。我自己一般是需要什么功能就摸索什么功能，之前用duilib是没有遇到edit切换焦点的需求，所以就没有考虑过这个bug，今天碰到了这个需求，就得先解决这个bug了。



分析过程一：

        很明显可以看出来，这个bug只存在于CEditUI和CWebBrowserUI控件中，而这两个控件与其他控件的区别就在于他们都是用了原生的wini32控件，我这里就只分析CEditUI控件了。

        在CEditUI控件的源码里可以很容易看到，当他的DoEvent函数里收到获取焦点的UIEVENT_SETFOCUS消息或者鼠标按下的UIEVENT_BUTTONDOWN消息后，他就会创建一个子窗体并且维护这个子窗体的相关数据。而这个子窗体会自动通过CreateWindowEx函数创建一个原生的win32的edit控件，当子窗体失去焦点时自动销毁自身，这也就是CEditUI控件的实现原理。

       焦点切换的处理是由CPaintManager类管理的，当我们在界面中按下Tab键打算切换焦点后，CPaintManager会拦截键盘消息然后去管理焦点切换，那么我修复起点就从焦点管理函数开始。焦点管理的函数是PreMessageHandler，原型如下：

bool CPaintManagerUI::PreMessageHandler(UINT uMsg, WPARAM wParam, LPARAM lParam, LRESULT& /*lRes*/)
{
	for( int i = 0; i < m_aPreMessageFilters.GetSize(); i++ )
	{
		bool bHandled = false;
		LRESULT lResult = static_cast<IMessageFilterUI*>(m_aPreMessageFilters[i])->MessageHandler(uMsg, wParam, lParam, bHandled);
		if( bHandled ) {
			return true;
		}
	}
	switch( uMsg ) {
	case WM_KEYDOWN:
		{
			// Tabbing between controls
			if( wParam == VK_TAB ) {
				if( m_pFocus && m_pFocus->IsVisible() && m_pFocus->IsEnabled() && _tcsstr(m_pFocus->GetClass(), _T("RichEditUI")) != NULL ) {
					if( static_cast<CRichEditUI*>(m_pFocus)->IsWantTab() ) return false;
				}
				SetNextTabControl(::GetKeyState(VK_SHIFT) >= 0);
				return true;

			}
		}
		break;
	//....省略无用代码
}

        可以看到函数里接活VK_TAB按键后，会去调用SetNtextTabControl函数去设置下一个控件获取焦点，然后返回true。而SetNtextTabControl函数的原型如下：

bool CPaintManagerUI::SetNextTabControl(bool bForward)
{
    // If we're in the process of restructuring the layout we can delay the
    // focus calulation until the next repaint.
    if( m_bUpdateNeeded && bForward ) {
        m_bFocusNeeded = true;
        ::InvalidateRect(m_hWndPaint, NULL, FALSE);
        return true;
    }
    // Find next/previous tabbable control
    FINDTABINFO info1 = { 0 };
    info1.pFocus = m_pFocus;
    info1.bForward = bForward;
    CControlUI* pControl = m_pRoot->FindControl(__FindControlFromTab, &info1, UIFIND_VISIBLE | UIFIND_ENABLED | UIFIND_ME_FIRST);
    if( pControl == NULL ) {
        if( bForward ) {
            // Wrap around
            FINDTABINFO info2 = { 0 };
            info2.pFocus = bForward ? NULL : info1.pLast;
            info2.bForward = bForward;
            pControl = m_pRoot->FindControl(__FindControlFromTab, &info2, UIFIND_VISIBLE | UIFIND_ENABLED | UIFIND_ME_FIRST);
        }
        else {
            pControl = info1.pLast;
        }
    }
    if( pControl != NULL ) SetFocus(pControl);
    m_bFocusNeeded = false;
    return true;
}

       函数里调用FindControl函数，根据__FindControlFromTab函数和bForward参数来决定搜索下一个焦点的控件，__FindControlFromTab函数的代码我就不分析了，当找到了下一个应该获取焦点的控件后，调用CPaintManager的SetFocus函数让新控件获取焦点。而SetFocus函数里，首先对旧的获取焦点的控件发送UIEVENT_KILLFOCUS消息让他失去焦点，然后将新的获取焦点的控件指针赋值给m_pFocus变量（CPaintManager中保存当前获取焦点的控件指针的成员变量），并且给新的获取焦点的控件发送UIEVENT_SETFOCUS消息让他获取焦点。

      从代码中看，理论上没有什么问题，我就针对CEditUI来进行修改。在CEditUI的内嵌子窗体类CEditWnd中的HandleMessage函数里加入如下代码，让CEditWnd收到Tab消息后来主动调用CPaintManager的SetNextTabControl函数来切换焦点：

 		else if( uMsg == WM_CHAR ){
 			if(TCHAR(wParam) == VK_TAB)
 			{
 				m_pOwner->GetManager()->SetNextTabControl(::GetKeyState(VK_SHIFT) >= 0);
 			}
 			else
 				bHandled = FALSE;

 		}

      这样修改后还不起作用，原因是PreMessageHandler函数中处理WM_KEYDOWN消息后直接reutrn true导致了消息的截断，从而无法传递到CEditWnd，所以再把return true语句注释掉，这时会惊喜的发现，可以切换焦点了！

分析过程二：

      这样稀里糊涂的修复了bug，并且测试正常。但是我心里很疑惑为什么这样在CEditWnd里面调用SetNextTabControl可以切换焦点但是在CpaintManager的PreMessageHandler里面调用SetNextTabControl函数却失效。而且这也无法解释为什么这个bug只存在于弹出窗体而不是主窗体中，后来才意识到问题的原因根本不在于CEditWnd和PreMessageHandler！

      接着分析过程一之后，我一直调试SetNextTabControl函数和SetFocus函数，下了很多条件断点和数据断点，试图找到在CPaintManager的PreMessageHandler里面调用SetNextTabControl函数失效的原因。最后发现执行PreMessageHandler的CpaintManager类根本不是弹出窗体的CPaintManager，而是主窗体的CPaintManager！主窗体的CPaintManager调用了SetNextTabControl，他是给主窗体的控件切换了焦点！而弹出的子窗体的CPaintManager根本没有执行PreMessageHandler函数，所以他的SetNextTabControl失效了，而我稀里糊涂的在CEditWnd里面调用了SetNextTabControl歪打正着的调用了弹出窗体的SetNextTabControl。这就解析了分析过程一中为什么看上去修复了bug。

      那么现在就要分析一下为什么明明在弹出窗体中按了Tab键，最后调用的却是主窗体的PreMessageHandler函数。

      这要从duilib的最底层消息处理函数说起，他是所以duilib程序消息的起点。duilib的最底层消息处理函数有两个，一个是CWindowWnd类的ShowModal函数，一个是CPaintManager类的MessageLoop函数，这两个函数有一个共同点，共同的代码如下：

        while( ::IsWindow(m_hWnd) && ::GetMessage(&msg, NULL, 0, 0) ) {
        if( msg.message == WM_CLOSE && msg.hwnd == m_hWnd ) {
            nRet = msg.wParam;
            ::EnableWindow(hWndParent, TRUE);
            ::SetFocus(hWndParent);
        }
        if( !CPaintManagerUI::TranslateMessage(&msg) ) {
            ::TranslateMessage(&msg);
            ::DispatchMessage(&msg);
        }
        if( msg.message == WM_QUIT ) break;
    }

      大家都知道win32程序的消息需要先调用GetMessage，然后调用win32的TranslateMessage和DispatchMessage函数来分派消息。而duililb在win32的TranslateMessage之前先调用了CPaintManager中的一个名为TranslateMessage的静态函数来过滤消息。而这个TranslateMessage才是bug的出处！他的代码如下：

<pre name="code" class="cpp">bool CPaintManagerUI::TranslateMessage(const LPMSG pMsg)
{
	// Pretranslate Message takes care of system-wide messages, such as
	// tabbing and shortcut key-combos. We'll look for all messages for
	// each window and any child control attached.
	UINT uStyle = GetWindowStyle(pMsg->hwnd);
	UINT uChildRes = uStyle & WS_CHILD;
	LRESULT lRes = 0;
	if (uChildRes != 0)
	{
		HWND hWndParent = ::GetParent(pMsg->hwnd);

		for( int i = 0; i < m_aPreMessages.GetSize(); i++ )
		{
			CPaintManagerUI* pT = static_cast<CPaintManagerUI*>(m_aPreMessages[i]);
			HWND hTempParent = hWndParent;
			while(hTempParent)
			{

				if(pMsg->hwnd == pT->GetPaintWindow() || hTempParent == pT->GetPaintWindow())
				{
					if (pT->TranslateAccelerator(pMsg))
						return true;


 					if( pT->PreMessageHandler(pMsg->message, pMsg->wParam, pMsg->lParam, lRes) )
 						return true;

 					return false;
				}
				hTempParent = GetParent(hTempParent);
			}

		}
	}
	else
	{
		for( int i = 0; i < m_aPreMessages.GetSize(); i++ )
		{
			int size = m_aPreMessages.GetSize();
			CPaintManagerUI* pT = static_cast<CPaintManagerUI*>(m_aPreMessages[i]);
			if(pMsg->hwnd == pT->GetPaintWindow())
			{
				if (pT->TranslateAccelerator(pMsg))
					return true;

				if( pT->PreMessageHandler(pMsg->message, pMsg->wParam, pMsg->lParam, lRes) )
					return true;

				return false;
			}
		}
	}
	return false;
}

       我来分析一下导致bug的原因。首先说一下当窗体中没有CEditUI或者CWebBrowserUI控件的情况。函数进入后调用者两行代码判断发送消息的窗体是不是子窗体

	UINT uStyle = GetWindowStyle(pMsg->hwnd);
	UINT uChildRes = uStyle & WS_CHILD;

      如果没有CEditUI或者CWebBrowserUI控件，通常情况下就不会有子窗体，那么TranslateMessage往下执行后if (uChildRes != 0)判断就不会成功，也就是会调用else里面的代码。在else里面，会遍历m_aPreMessages数组中的元素（m_aPreMessages是全局变量，里面保存了所有窗体的CPaintManager对象的指针），然后调用每个元素的PreMessageHandler函数，直到消息被处理。

      而如果包含CEditUI或者CWebBrowserUI控件，那么他们内部就会创建win32原生的控件（也就是子窗体），那么if (uChildRes != 0)判断就会成功，任然是依次遍历m_aPreMessages数组的元素，但是代码有些不同

			CPaintManagerUI* pT = static_cast<CPaintManagerUI*>(m_aPreMessages[i]);
			HWND hTempParent = hWndParent;
			while(hTempParent)
			{

				if(pMsg->hwnd == pT->GetPaintWindow() || hTempParent == pT->GetPaintWindow())
				{
					if (pT->TranslateAccelerator(pMsg))
						return true;


 					if( pT->PreMessageHandler(pMsg->message, pMsg->wParam, pMsg->lParam, lRes) )
 						return true;

 					return false;
				}
				hTempParent = GetParent(hTempParent);
			}

         其中的hTempParent句柄会在while循环中被GetParent函数修改。问题就在这里了！当遍历到m_aPreMessages的的元素，也就是主窗体的CPaintManager时

if(pMsg->hwnd == pT->GetPaintWindow() || hTempParent == pT->GetPaintWindow())



         这句代码的hTempParent == pT->GetPaintWindow()会被判断为成功，因为win32原生控件句柄多次GetParent后就会得到主窗体的句柄，这时hTempParent的值就和m_aPreMessages的第一个元素，也就是pT->GetPaintWindow()的结构相同。



         判断成功后，会调用pT->PreMessageHandler，执行主窗体的PreMessageHandler函数，然后通过PreMessageHandler的代码可以知道，主窗体设置了自己的Tab焦点后，执行了return true。而PreMessageHandler返回true，在这个TranslateMessage里面也就返回了true，这时TranslateMessage就结束了。明显看到，这种情况下，弹出窗体的CPaintManager根本没法执行PreMessageHandler函数，这就解析了为什么子窗体的CEditUI和CWebBrowserUI无法切换焦点而主窗体可以。

          这下子找到了根源，分析过程一的修复代码就是没必要的，这里这样修改代码后，bug就修复了。（注意，最终的bug修复代码只需要修改这一个函数就行了，之前分析过程一的不需要修改了！）

bool CPaintManagerUI::TranslateMessage(const LPMSG pMsg)
{
	// Pretranslate Message takes care of system-wide messages, such as
	// tabbing and shortcut key-combos. We'll look for all messages for
	// each window and any child control attached.
	UINT uStyle = GetWindowStyle(pMsg->hwnd);
	UINT uChildRes = uStyle & WS_CHILD;
	LRESULT lRes = 0;
	if (uChildRes != 0)
	{
		HWND hWndParent = ::GetParent(pMsg->hwnd);
//code by redrain 2014.12.3,解决edit和webbrowser按tab无法切换焦点的bug
//		for( int i = 0; i < m_aPreMessages.GetSize(); i++ )
		for( int i = m_aPreMessages.GetSize() - 1; i >= 0 ; --i )
		{
			CPaintManagerUI* pT = static_cast<CPaintManagerUI*>(m_aPreMessages[i]);
			HWND hTempParent = hWndParent;
			while(hTempParent)
			{

				if(pMsg->hwnd == pT->GetPaintWindow() || hTempParent == pT->GetPaintWindow())
				{
					if (pT->TranslateAccelerator(pMsg))
						return true;

					pT->PreMessageHandler(pMsg->message, pMsg->wParam, pMsg->lParam, lRes);
// 					if( pT->PreMessageHandler(pMsg->message, pMsg->wParam, pMsg->lParam, lRes) )
// 						return true;
//
// 					return false;
				}
				hTempParent = GetParent(hTempParent);
			}

		}
	}
	else
	{
		for( int i = 0; i < m_aPreMessages.GetSize(); i++ )
		{
			int size = m_aPreMessages.GetSize();
			CPaintManagerUI* pT = static_cast<CPaintManagerUI*>(m_aPreMessages[i]);
			if(pMsg->hwnd == pT->GetPaintWindow())
			{
				if (pT->TranslateAccelerator(pMsg))
					return true;

				if( pT->PreMessageHandler(pMsg->message, pMsg->wParam, pMsg->lParam, lRes) )
					return true;

				return false;
			}
		}
	}
    return false;
}

        修复代码很简单，不让他return，而是继续把消息传递下去。附效果图：

        几经波折，前后我分析和调试了4个多小时duilib，最终只要修改三行代码，bug就修复了。

总结：

       实际的修复过程并不是文章描述的这么顺利，期间修改过多次CEditUI的控件代码也实现了焦点切换，还该多其他地方的很多代码，我就不在文章中描述了。而在后续的调试过程中才发现了原来问题的根本在于CPaintManager中的TranslateMessage消息处理。几次周转总算修复了bug。但是我还没有对这个修复的代码进行完整的测试，不知道他会不会引起什么新的问题。所以如果有打算修复这个bug的朋友建议你多做一些测试，如果发现有什么问题，请在博客中留言或者QQ上告诉我一下，谢谢~~

Redrain   2014.11.28

QQ：491646717
