centos6.5下系统编译定制iptables防火墙扩展layer7应用层访问控制功能及应用限制QQ2016上网

iptables防火墙扩展之layer7应用层访问控制

概述：

iptables防火墙是工作在网络层，针对TCP/IP数据包实施过滤和限制，属于典型的包过滤防火墙。以基于网络层的数据包过滤机制为主，同时提供少量的传输层、数据链路层的过滤功能。难以判断数据包对应于何种应用程序(如:QQ、迅雷等)安装netfilter-layer7补丁包的作用是为Linux内核、iptables添加相应的补丁文件，重新编译安装后提供基于应用层(第7层)的扩展功能。通过独立的l7-protocols协议包提供对各种应用层协议的特征识别与定义，便于更新


对内核中的netfilter，打补丁layer7，重新编译内核
对iptables打补丁，补上layer7模块，重新iptables

具体步骤

1、获取并编译内核

# useradd mockbuild
# rpm -ivh kernel-2.6.32-431.5.1.el6.src.rpm
# cd rpmbuild/SOURCES
# tar xf linux-2.6.32-431.5.1.el6.tar.bz2 -C /usr/src
# cd /usr/src
# ln -sv linux-2.6.32-431.5.1.el6 linux

2、给内核打补丁

# tar xf netfilter-layer7-v2.23.tar.gz
# cd /usr/src/linux
# patch -p1 < /root/netfilter-layer7-v2.23/kernel-2.6.32-layer7-2.23.patch
# cp /boot/config-2.6.32-431.el6.x86_64 .config


安装依赖包
# yum install -y ncurses-devel
# make menuconfig

选择需要安装的layer7模块

Networking support -> Networking options -> Network packet filtering framework (Netfilter)-> Core Netfilter Configuration -> "layer7" match support

去掉redhat的验证功能，否则无法编译

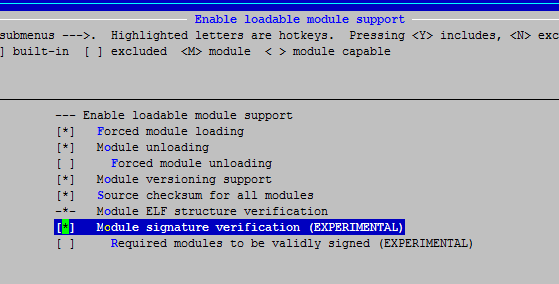

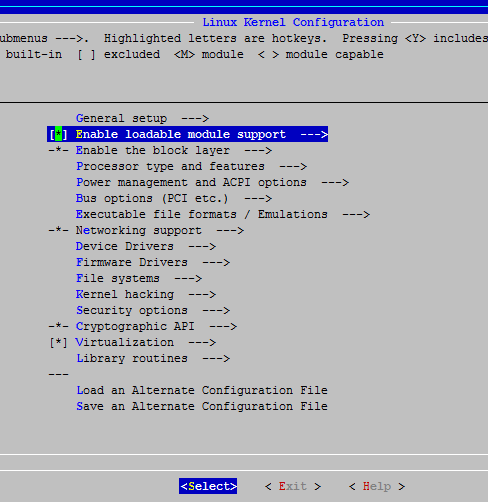

Enable loadable module support -> Modulesigature verification (EXPERIMENTAL) -> Module signature verification (EXPERIMENTAL)

关闭核心内核的API

Cryptographic API -> In-kernel signature checker (EXPERIMENTAL)

对内核的名称进行标记修改

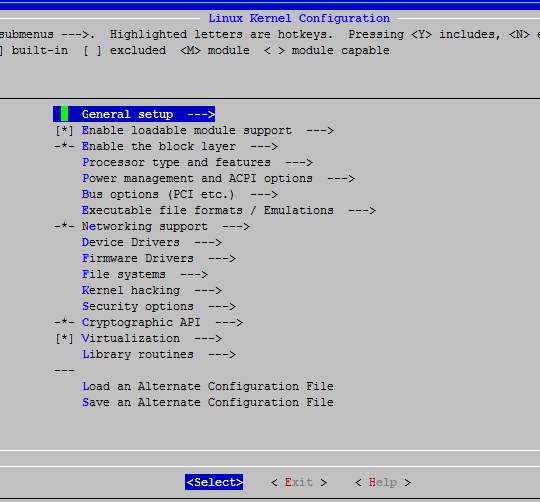

General setup -> Local version - append to kernel release 改名-layer7

3、编译并安装内核

安装独立的screen编译窗口进行编译
# yum install -y screen


screen命令：
screen：打开一个新的screen
隐藏：Ctrl+a, d
重新打开隐藏的screen:
显示各screen ID: screen -ls
重新打开： # screen -r Screen_ID


制定内核编译

# make -j 4

# make modules_install

# make install

验证内核是否编译成功
# ls /boot


# vim /boot/grub/grub.conf
将默认启动内核改为定制后的内核

4、重启系统，启用新内核

5、编译iptables

# tar xf iptables-1.4.20.tar.bz2
# cd iptables-1.4.20
# cp /root/netfilter-layer7-v2.23/iptables-1.4.3forward-for-kernel-2.6.20forward/libxt_layer7.* extensions/


备份原iptables服务启动文件及配置文件备用
# cp /etc/rc.d/init.d/iptales /root
# cp /etc/sysconfig/iptables-config /root


卸载原有iptables
# rpm -e iptables iptables-ipv6 --nodeps


对iptables进行编译
# cd /root/iptables-1.4.20
# ./configure --prefix=/usr --with-ksource=/usr/src/linux
# make && make install


# cp /root/iptables /etc/rc.d/init.d/
# cp /root/iptables-config /etc/sysconfig/


启动iptables
# service iptables status
编辑vim /etc/rc.d/init.d/iptables

将文件中 /sbin/$IPTABLES 修改为 /usr/sbin/$IPTABLES

将/sbin/$IPTABLES改为/usr/sbin/$IPTABLES

6、为layer7模块提供其所识别的协议的特征码

解压并安装 l7-protocols-2009-05-28.tar.gz
# tar xf l7-protocols-2009-05-28.tar.gz
# cd l7-protocols-2009-05-28
# make install

7、使用layer7模块

ACCT的功能已经可以在内核参数中按需启用或禁用。此参数需要装载nf_conntrack模块后方能生效。
# vim /etc/sysctl.conf
net.netfilter.nf_conntrack_acct = 1


# modprobe nf_conntrack
使配置生效
# sysctl -p


l7-filter uses the standard iptables extension syntax
# iptables [specify table & chain] -m layer7 --l7proto [protocol name] -j [action]




# iptables -A FORWARD -i eth1 -m layer7 --l7proto qq -j REJECT


注意：
网络防火墙：ip_forward
net.netfilter.nf_conntrack_acct参数只有装载nf_conntrack模块后方能生效


8、配置实验环境，对layer7的功能进行测试

充当路由功能的机器
外网接口：
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=none
IPADDR=192.168.8.15
BROADCAST=192.168.8.255
NETMASK=255.255.255.0
GATEWAY=192.168.8.254
NETWORK=192.168.8.0


DNS配置
/etc/resolve.conf
nameserver 192.168.8.251


内网接口：
# cd /etc/sysconfig/network-scripts/
# cp ifcfg-eth0 ifcfg-eth1


DEVICE=eth1
ONBOOT=yes
BOOTPROTO=none
IPADDR=172.16.1.254
BROADCAST=172.16.1.255
NETMASK=255.255.255.0
NETWORK=172.16.1.0


内网的机器：
172.16.1.10
DNS:192.168.8.251
GAWEWAY:172.16.1.254


配置192.168.8.251
# vim /etc/sysctl.conf
打开防火墙转发功能
net.ipv4.ip_forward = 1


sysctl -p 使配置生效


在防火墙上添加规则，对来自内网 172.16.1.0网段的机器进行源地址转换
# iptables -t nat -A POSTROUTING -s 172.16.1.0/24 -j SNAT --to-source 192.168.8.15


通过测试发现可以正常访问网站和QQ


添加限制QQ的规则
# iptables -A FORWARD -m layer7 --l7proto qq -j REJECT


再次登录QQ发现超时，说明layer7的协议限制生效了


添加对http的限制，发现网页也无法正常打开
# iptables -A FORWARD -m layer7 --l7proto http -j REJECT


-j LOG
--log-prefix ""：指定日志前缀信息
注意：如果同样的内容要做过滤，日志规则一定放在过滤规则之前。
