Unity基于状态机的流程控制

我们做游戏的时候经常会有流程控制，流程控制的方法有很多，行为决策树，状态机等。本质差别都不大，就是把每一段执行逻辑做成一个一个的节点，根据条件执行某个节点，切换到某个节点。今天给大家分享一下基于状态机来做游戏流程的控制。





1 一个简单的状态机案例

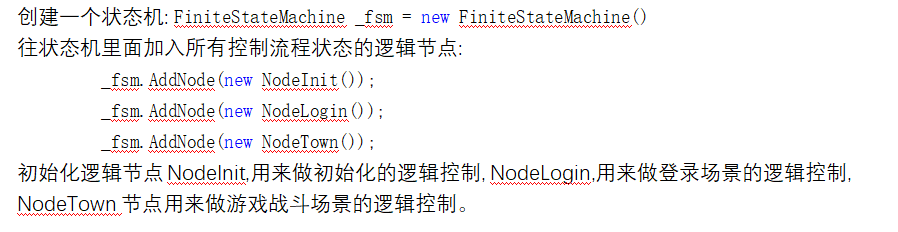

  我们先来拆解一个使用案例，通过这个案例让大家对状态机的流程控制有一个基本的了解。首先我们来构建一些状态节点,放入到状态机中。编写伪代码如下:

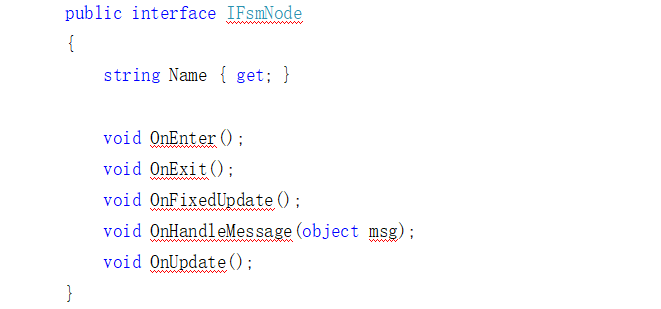

每个状态机节点，都有几个统一的固定的入口,这些入口如何设计与行业相关，比如我们的游戏行业，设计状态机节点接口一般如下:







Name: 状态机节点的名字;

OnEnter: 状态机进入到这个状态节点时执行，一般用于初始化;



OnExit: 状态机来开这个状态节点时执行，一般用户结束时候的一些销毁资源与释放等;



OnUpdate: 每一帧都会调用状态机节点的update, 很多每帧处理的事务可以放OnUpdate;



OnFixedUpdate: 每个FixedUpdate 都会调用状态机的OnFixedUpdate函数，一些固定迭代次数的更新可以放此接口。



OnHandleMessage(object msg): 给状态机节点触发事件消息的时候调用这个接口，来作为状态机节点处理事件消息的控制入口。

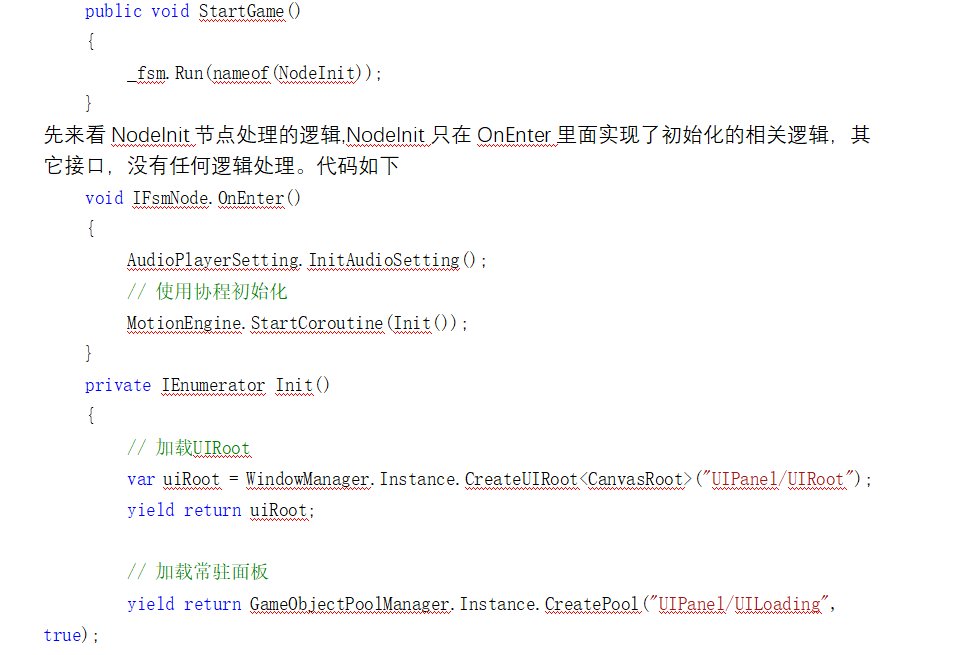

每个状态机节点，都实现IFsmNode所对应的接口，放入到状态机中统一管理。案例中我们在游戏开始时先执行NodeInit状态节点，完成游戏的初始化。

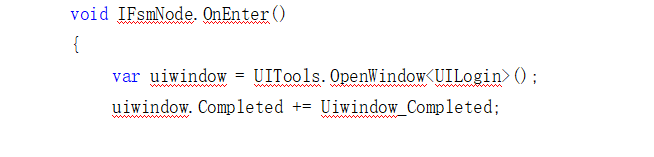

如上面的代码所示, 当状态机执行NodeInit节点状态的时候，会初始化时调用OnEnter接口, NodeInit的OnEnter接口中,调用了Init函数来做初始化，首先会创建一个UIRoot, 然后把资源加载界面显示出来，完成资源加载后，进入到登录逻辑节点场景，注意这里，状态机就由原来的NodeInit切换到NodeLogin状态机节点。当进入NodeLogin节点的时候，就会执行它的OnEnter接口，接下来我们看下登录节点的逻辑处理如下:

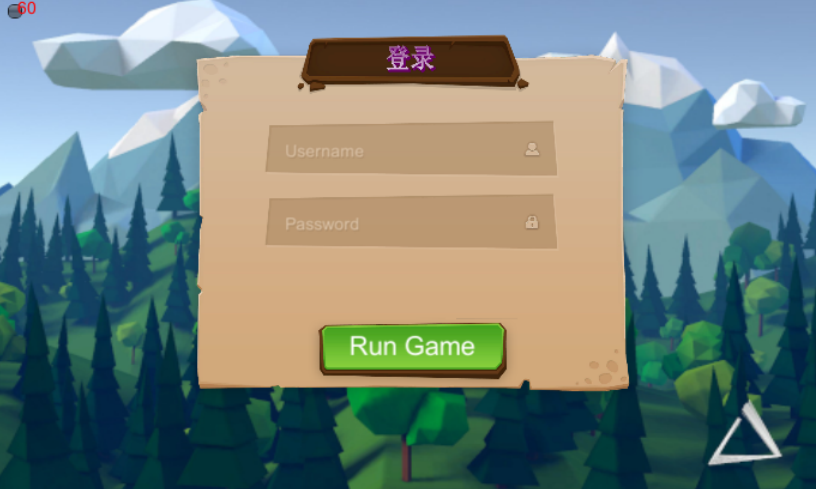

显示一个登录的UI界面，同时切换场景到登录场景,这样我们的状态机控制逻辑就切换到登录场景了，如图所示:

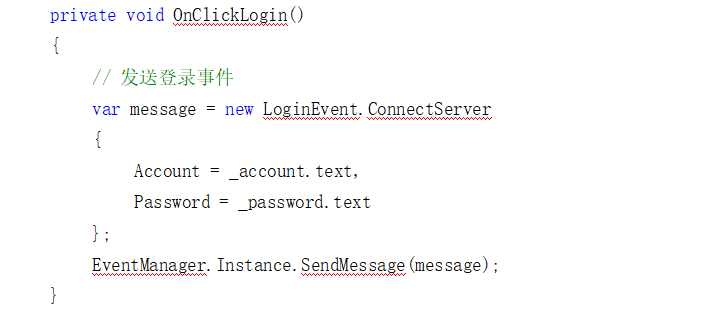

接下来输入用户名+密码，点击”Run Game”按钮，看下RunGame按钮的处理:

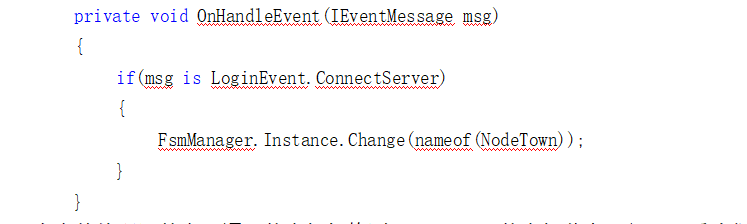

给状态机的节点发送一个登录事件消息, 这样就可以调用到状态机节点的事件处理函数，

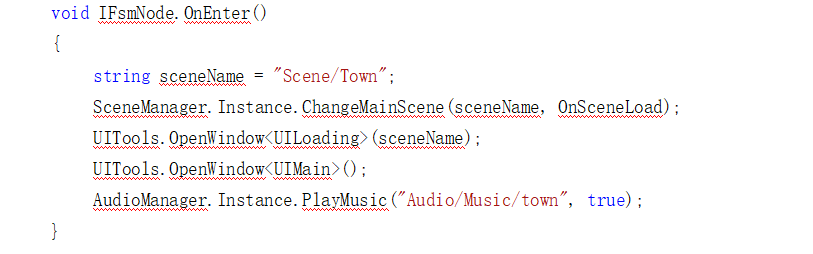

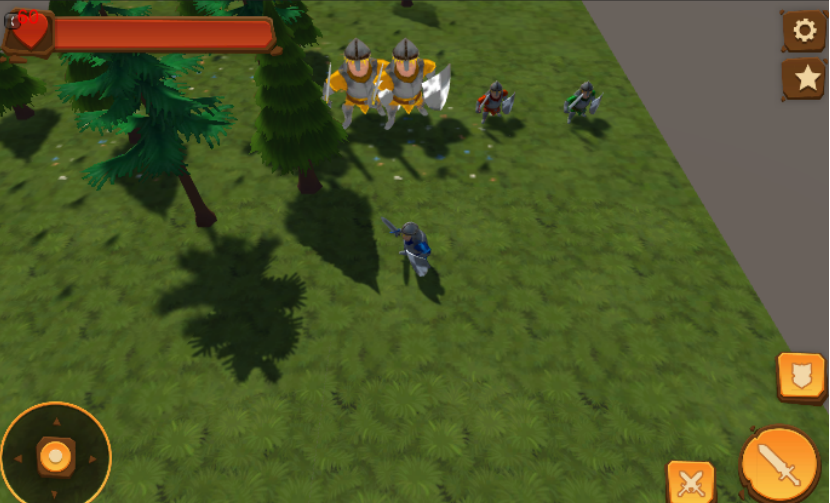

在事件处理函数中，调用状态机切换到NodeTown状态机节点运行。最后我们来看下NodeTown游戏战斗场景中的节点处理，初始化OnEnter接口如下:

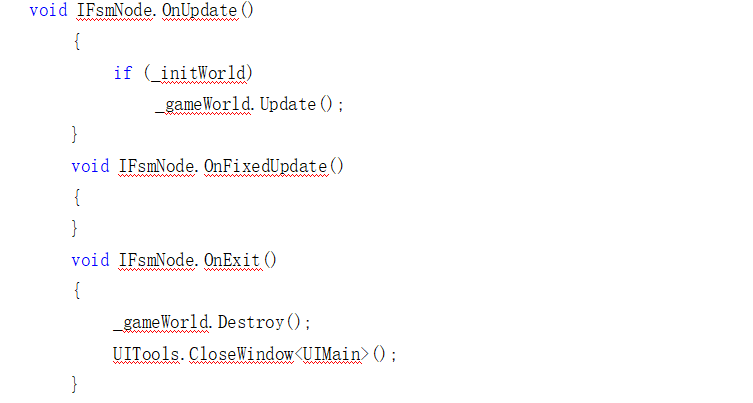

切换到游戏战斗场景，显示战斗的主UI, 播放游戏的背景音乐。在看下其它接口，OnUpdate迭代游戏世界变化，OnExit, 删除掉游戏世界释放掉资源，代码如下:























通过这个案例的分析，我们确定了游戏状态机的设计，总结如下:



Step1: 设计一些游戏状态节点，节点中实现具体的一些逻辑处理接口;



Step2: 将游戏状态节点加入到游戏状态机中;



Step3: 给状态机编写好”切换节点”的接口，进入节点之前，先调用上一个节点的离开OnExit接口，然后调用新节点的OnEnter接口, 根据游戏的需求，每次Update, FixedUpdate, 迭代状态机节点的OnUpdate与OnFixedUpdate接口。





2基于状态机控制的具体实现与设计

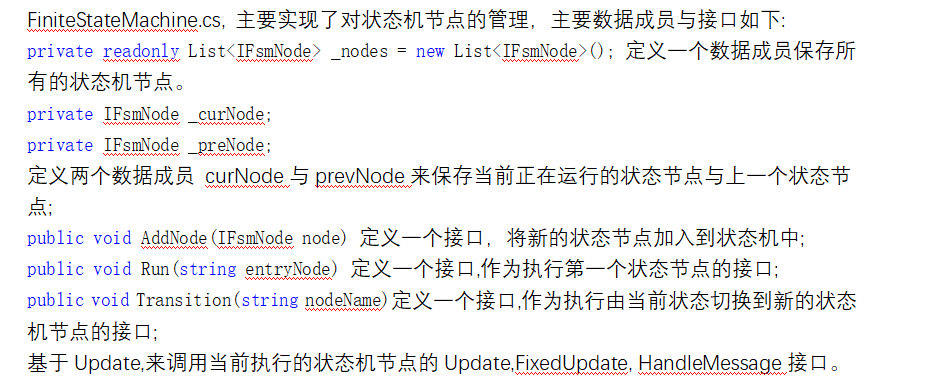

  有了上面的分析，我们对状态机就了解的很清楚了，自然设计一个状态机用来控制游戏的跳转控制逻辑就是非常简单的事情了，我们把游戏中的基于状态机的控制分成“与项目无关”与“与游戏项目相关”的两个部分来设计与处理。先来看下”与项目无关”的状态机部分设计: 两个代码: IFsmNode.cs与FiniteStateMachine.cs, IFsmNode.cs代码负责定义状态机节点的接口，上文中的代码已经给出了游戏开发中状态机节点常用接口。开发者在实现具体业务逻辑的时候，只要继承这个接口并实现即可。

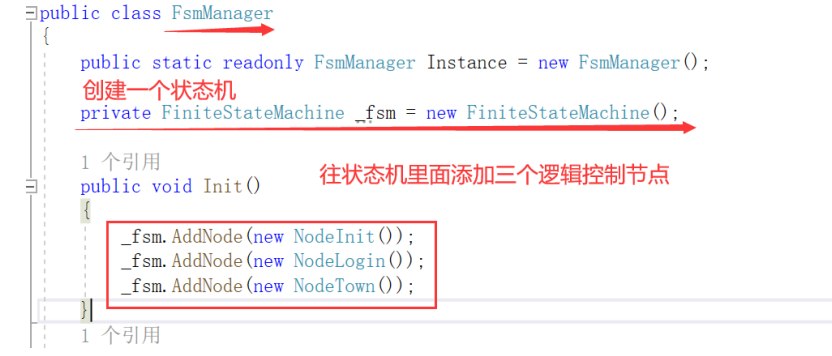

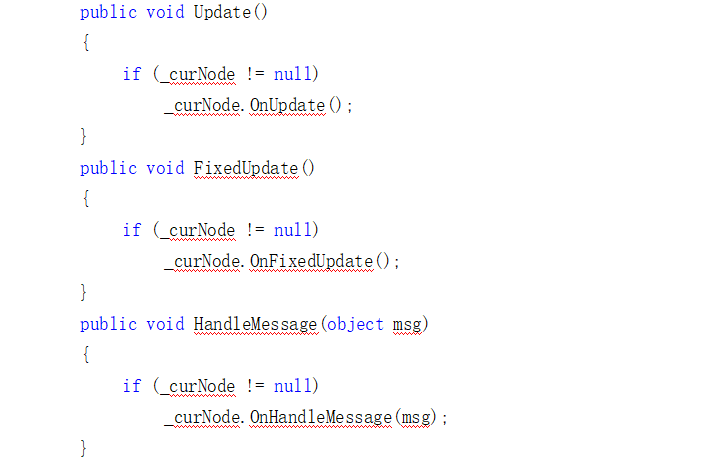

这样驱动了状态机节点的相关接口的调用与执行。写好FiniteStateMachine, IFsmNode两个代码以后，状态机就已经设计完成了，接下来就是具体游戏项目中的使用。也就是与使用相关的代码了。其实非常简单，主要有3步



Step1: 创建一个状态机对象;



Step1: 我们要添加一个状态机的逻辑节点，只要继承IFsmNode,实现相关接口，并把逻辑节点放到状态机对象中统一管理起来。



Step3: 根据业务逻辑来切换运行的状态机的节点。从而到达逻辑控制的目的。











3: 基于状态机扩展一些特殊的状态控制







  状态机设计完成以后，我们还可以基于状态机来做一些特殊的状态控制，让我们的逻辑代码更清晰，维护起来更方便，比如最常见的顺序执行状态机ProcedureFsm。就是说执行完一个状态节点，马上执行第二个状态节点。这样我们做顺序流程就非常方便了，比如热更新的顺序流程状态机:



   1: 检查版本状态节点;



   2: 增量下载信息比对节点;



   3: 增量下载资源节点;



   4: 下载完成后进入游戏节点;



把这些状态机节点加入到ProcedureFsm中，那么它就会从第一个节点开始运行，后面每个节点依次执行。







项目中是否用状态机的方式来做为你的逻辑控制，这个可以根据具体的需求来进行分析。没有绝对的好与坏，适合即可。
