计算机组成原理| |系统总线
注：写博客只是为了应付考试，做记忆理解，有的地方不够深入，学习计算机组成原理，推荐：MOOC网上刘宏伟老师
1、总线的基本概念
通俗点讲就是：连接计算机系统五大设备的线
连接方式早期采用分散连接方法，各部件之间单独连接，但是由于I/O设备种类和数量的增加，连接线多，效率低，改进之后有了
总线（Bus）连接方式，总线是连接各个部件的信息传输线，是各个部件共享的传输介质，因此，在某一时刻，只能有一个设备连接总线，进行信息传输，总线上信息的传送又分为：串行和并行

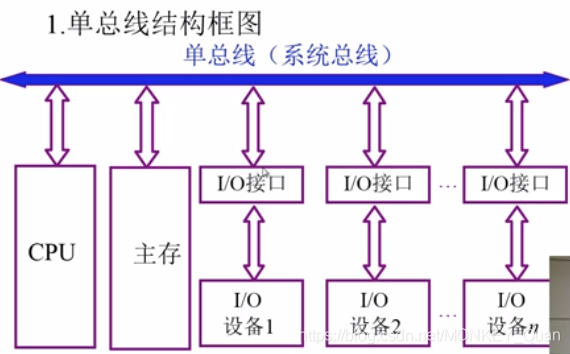

总线结构框图
主存与I/O接口通信时，不能与CPU通信，CPU执行程序会停止，效率低，时间延迟也长

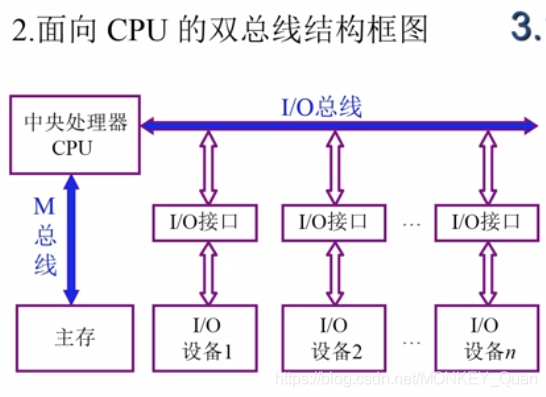

M总线专门与CPU之间进行信息传输，提高效率，但是主存不能直接与I/O设备进行信息传输，如果想要进行主存和I/O设备之间的信息传输，又会出现上述的情况
以存储器为中心的双总线结构，在CPU与主存之间开辟一条总线，称之为存储总线，提高了传输效率，又减轻了系统总线的负担，还保留了I/O设备与存储器交换信息时还不经过CPU的特点
2、总线的分类
按连接部件，不同进行分类
1、片内总线：芯片内部的总线
2、系统总线：计算机各部件之间的信息传输线
系统总线又分为：
- 数据总线：传输数据信号，与机器字长、存储字长有关，双向传输CPU
- 地址总线：找到相应的地址单元，单向传输
- 控制总线：传输部件的状态信号，有出、有入，如存储器读、存储器写、中断确认、总线请求等
3、通信总线：用于计算机系统之间或计算机系统与其他系统（如控制仪表、移动通信等）之间的通信
传输方式又分为：串行通信总线和并行通信总线
3、总线特性及性能指标

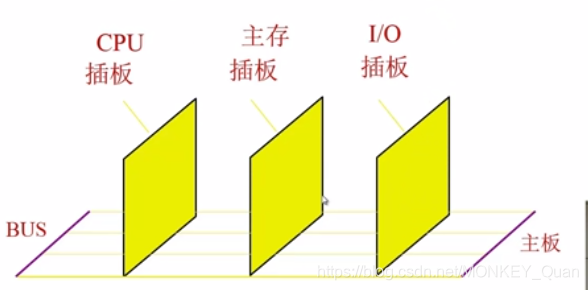

1、总线物理实现
2、总线特性
- 机械特性：尺寸、形状、管脚数及排列顺序
- 电气特性：传输方向和有效的电平范围
- 功能特性：每根传输线的功能（地址、数据、控制）
- 时间特性：信号的时序关系
3、总线的性能指标
- 总线宽度：数据线的根数（同时可以传输多少位数据，越多越好）
- 标准传输率：每秒传输的最大（满负荷）字节数（MBps）
- 时钟同步/异步：同步，不同步
- 总线复用：地址线与数据线复用（8086：地址线和数据线复用，复用是为了较少芯片的管脚数）
- 信号线数：地址线、数据线和控制线的总和
- 总线控制方式：突发、自动、仲裁、逻辑、计数
- 其他指标：负载能力
4、总线的标准
4、总线结构

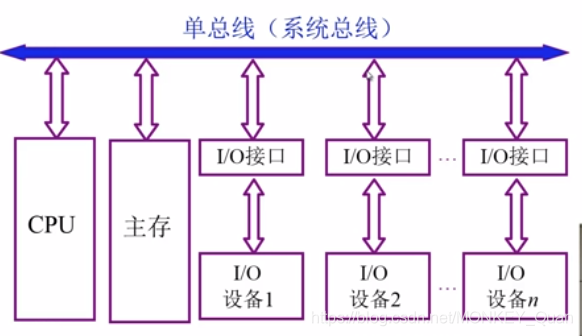

1、单总线结构

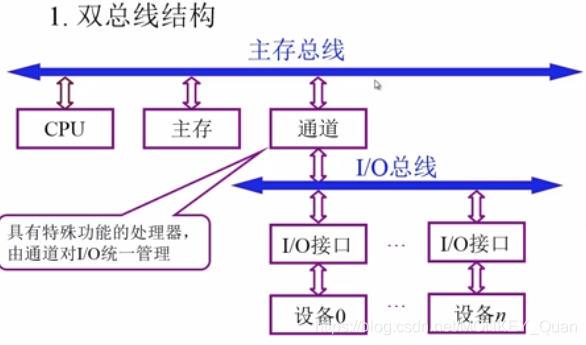

2、多总线结构

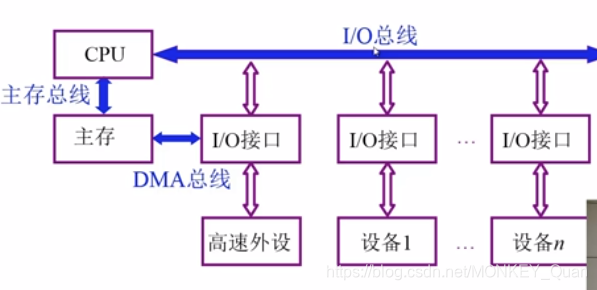

四总线型结构：高速设备与低速设备之间进行区分，提高传输速率
5、总线控制
带着两个问题：
多个设备同时向总线发出占用总线的请求，到底哪个设备来占用总线呢（总线的判优控制）？
如何保证总线与设备之间通信的正确性？
1、总线判优控制
基本概念：
主设备（模块）：对总线有控制权
从设备（模块）：响应从设备发来的总线命令
总线判优控制分为：集中式（链式查询、计数器定时查询和独立请求方式）和分布式
