一些工具软件集合(画图工具、画组合图的方法等)

长期更新

从图表提取数据:WebPlotDigitizer
画图
- - 图：inkscape或PPT
  - 以后都用illustrator，建议抛弃inkscape软件,因为inkscape会丢失部分彩色线条!!!
- matlab相关
  - 利用matlab画出满足PRB要求的图片格式的代码：
  - 从matlab导出图片：
画示意图
电脑快捷键
网页翻译：推荐使用划词翻译插件进行deepl网页翻译，非常准确
deepl有时在中国会卡。可以使用芝士加速软件来合法加速，这样deepl就不卡了
文献管理软件：推荐使用endnote20，非常方便
arxiv的网页版：
求职时制作简历：
参考文献

从图表提取数据:WebPlotDigitizer

网站：https://automeris.io/WebPlotDigitizer/
https://apps.automeris.io/wpd/index.zh_CN.html
https://www.bilibili.com/video/BV1gK4y1g7JM （讲得最好）
介绍：https://www.bilibili.com/video/BV1ez4y197cS?spm_id_from=333.337.search-card.all.click

画图

从数据画图：python或orgin

inkscape画参考线

https://www.likecs.com/show-352933.html?sc=175.4545440673828: 在Inkscape中调出参考线的方式和某*Draw一样通过鼠标在上边和左边的标尺上点击拖拽出来，当然这是最快的方式，还可以用快捷键命令和菜单栏的将对象转换为参考线等方法。

inkscape中输入latex公式和符号

https://blog.csdn.net/qq_50632468/article/details/119845274
安装完后，点textext就能输入latex：

inkscape中修改画布大小

在文件-文档属性中修改(这样很麻烦，基本上很难修改，不用）。更快的方法是：在编辑-页面：

另一种方法：对一些对象，框选，再点"解散群组"，再将背景删除，再框选，再在编辑-页面-选择页面设置为选区大小

latex中加入矢量图

我是用inkscape转为.pdf或.eps格式（我就用.eps格式吧）【参考了 https://zhuanlan.zhihu.com/p/359081998 】

科研中需要将.eps图片加入inkscape中画组合图,但会报错`No GhostScript executable was found`,解决报错的方法：

见：https://www.guanjihuan.com/archives/21809
用 https://ghostscript.com/releases/gsdnld.html 安装ghostscript软件后，在win11中搜索高级系统设置，点环境变量，再按照 https://inkscape.org/learn/faq/#how-open-eps-files-windows 中"How to open EPS files in Windows"这一节中所说的，就能够成功。

画论文中的组合图的步骤：（ppt+islide+inkscape法)

不能用ppt，ppt不支持导入.eps图片，只能用inkscape来转换文件。
组合图指的是几个小图组成一个大图。
ppt不支持导入.eps图片的原因见 https://zhuanlan.zhihu.com/p/359081998 。
我画组合图的步骤：将三个小图组合成一个大图：这是我在对比各种方法后选择的最好的方法：
1.打开inkscape，将一个小图的.eps拖拽入inkscape
2.在导入选项中选择从poppler/cairo导入（注意我在网上查了，都说不能用内部导入,因为图片会失真,所以我不用内部导入)
3.选择导入的图片，在'编辑'中点页面设置为选区大小：

另外若现在在inkscape中现在就把x、y轴注释等latex公式就写上去，因为后面需要对图片进行组合成大图，所以现在提前写的注释不太好调节，所以还是在inkscape中写latex公式注释吧。
另外,此时也最好删掉一些图片中不必要的标题文字等等(注意先在inkscape中先点解散群组)
4.点文件-保存-保存为.emf文件，并命名。(.emf是windows中的一种矢量图，或者svg矢量图)
5.对三个小图都重复以上步骤（不能三个图保存在一个.emf，因为最后导入ppt再拆分时会存在问题)。再将它们的.emf文件拖拽入ppt中，如图：

6.右键选择大小和位置，三个小图都设置为相同大小和高度

10.14号更新，此步骤不需要，使用islide来设置相同大小和高度是最方便的。

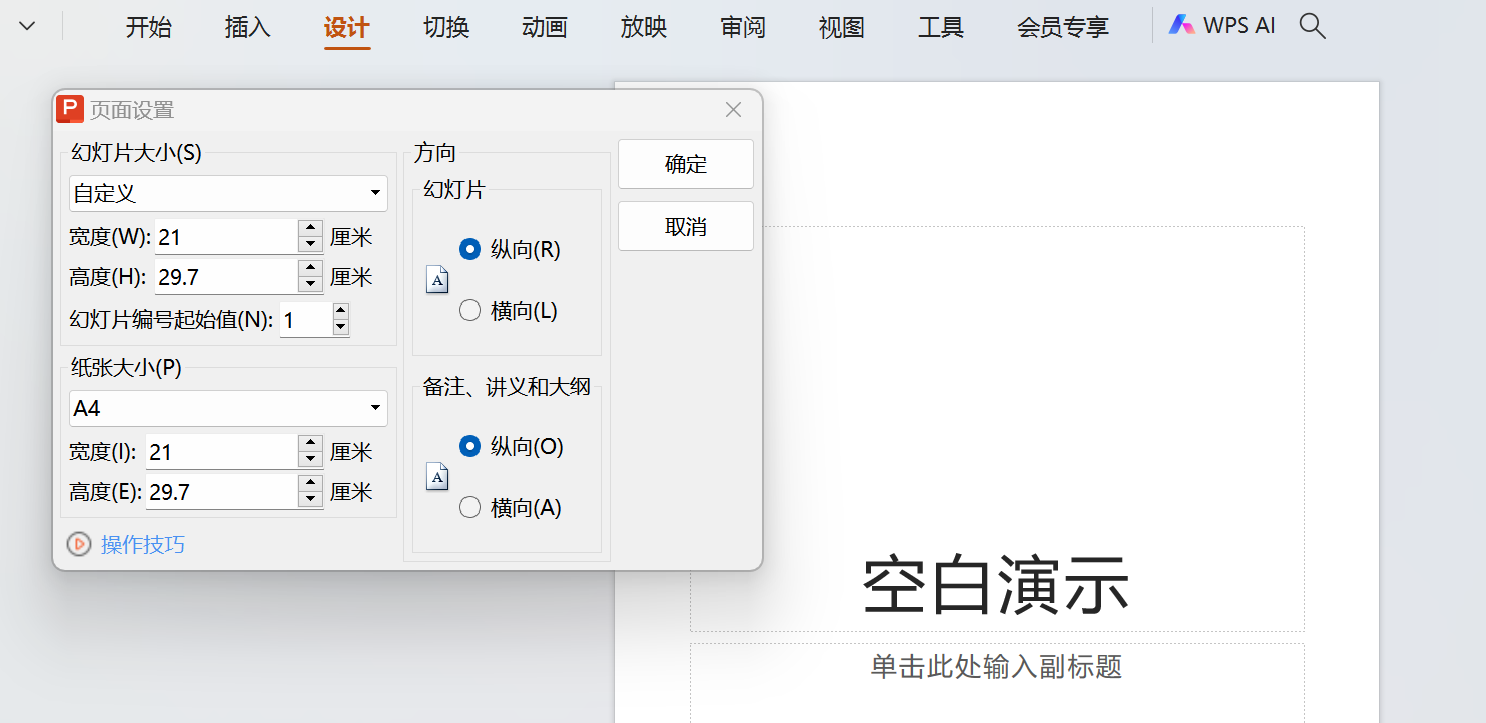

然后将ppt中点"设计"，将ppt改为A4纸大小（这样和论文一致，后面就不需要额外缩放）：

7.ppt有对齐辅助线，很快就排列整齐
后来发现，使得排列整齐以及图片大小相同的最快方法见：https://www.bilibili.com/video/BV1Y34y1v7CP/ （讲得很好！必须经常复习！就用这种方法来排列这几个小图），即使用islide插件：https://www.islide.cc/ ，确实很方便，排列也最整齐！
8.编号，揷入文本框，输入编号(a)，然后选中(a)，接着按下CTRL+SHIFT，水平拖动，便可对称复制出(a)；再同时选中俩(a)，接着按下CTRL+SHIFT，向下拖动即可，见 http://www.360doc.com/content/21/1001/10/71215591_997839978.shtml

9.用axmath的插件写横轴和竖轴的latex公式。
对于竖轴的公式，需要竖向，只能先写一个横向的公式，再点另存为图片，保存格式设为.emf：

再将保存好的.emf文件再拖拽进ppt，这就是图片了，再点设置图片格式并将旋转设为-90：

这样就实现了竖向的latex公式。
10.14号更新:这种方法，最后用inkscape导出的eps图片中竖轴公式会模糊，根本不能用这种方法。ppt中自带的公式的字体中没有符号埃 $\AA$ ，所以，还是在ppt中组合好，最后在inkscape中写latex公式最好！

10.最后将所有元素crtl+A,再点组合(不组合好像也可以，没什么关系)，再保存ppt文件

不能导出为.emf或.svg，因为我试过了，将.emf或.svg拖拽进inkscape时，会严重失真，不是矢量图了。所以只能用导出为pdf的方法。

另外，页面应在ppt的白色背景内。PPT中固定横纵比进行缩放对象的方法：

再在图中进行缩放到白色背景内就ok

还有一种方法是：从inkscape中保存为.svg图片，将.svg图片放入ppt中组合好后，再直接在ppt中全选，再复制粘贴到inkscape中，再从Inkscape中导出.eps的组合图就ok了！

11.右键转换为pdf：（注意没必要剪裁pdf页面大小,因为即使剪裁好了，导入inkscape中也无法显示剪裁好的页面大小）

确实是矢量图。
12.因为prb期刊https://journals.aps.org/revtex/revtex-faq#f5 要求彩色图必须是.eps或.ps格式，所以我只能继续使用inkscape，将.pdf文件拖拽入inkscape，再利用Inkscape加上横轴和纵轴的latex公式符号(或直接使用matlab中已经写好的latex符号放大即可.注意可以选中后按住ctrl就能水平移动、选中后同时按住ctrl+shift就能等比例缩放,软件下方还会显示缩放比例、还可以使用inkscape的参考线来看是否对齐)，并且注意在PRB等中，横轴纵轴就标几个值，而且字体更大，所以有时需要修改。再全选所有对象，点"解散群组"，再将背景页面删除，再框选剩下的所有对象，再在编辑-页面-选择页面设置为选区大小，这样页面就裁剪好了。最后文件-另存为，保存为.eps图片，注意使用以下设置：

（这里要选择分辨率，其实以后我都选1200，更清楚。另外，后来发现，因为这里选了分辨率，所以最后.eps不是严格意义上的矢量图了，有分辨率，即使用adobe来转换pdf到eps，也是有分辨率选项的，所以这种pdf到eps的转换就是有分辨率（全网的所有方法都是这样，我查了，都要选择分辨率），但没关系，prb也接受分辨率大于600的图。另外，若另存为时保存.svg，则是真正的矢量图，作为备份）
结束。

最终效果：

以上有参考了: http://www.360doc.com/content/21/1001/10/71215591_997839978.shtml
https://blog.csdn.net/sbmye/article/details/124967832
https://blog.csdn.net/qq_40409117/article/details/125298619
若不用以上复杂的步骤，用matlab直接来画小图呢？其实也复杂，因为不同的小图是来自不同的程序的数据画出来的，也复杂，不如直接就用上面ppt组合的方法了。
我尝试用了inkscape直接通过对齐等功能来组合图，感觉真的相对于ppt来说不好用，还是ppt+islide插件最方便整齐。真的不要去用inkscape直接去组合，浪费时间，我浪费了一小时，感觉和ppt相比，太难用了，还不一定整齐，其实时间花费的更多。

画论文中的组合图的步骤：(matlab法)

10.14号发现：https://mp.weixin.qq.com/s/ZbK7Lzn58pXLiEILZX6TdA matlab的程序可以直接将四个.eps的图片组合成一个大图。不过可能标(a)(b)不方便，可能需要结合一下inkscape。
10.18号发现此方法不行。因为open函数只能打开.jpg的图片，不能打开eps图片。网上也没查到python组合eps图片的方法。所以还是用ppt吧。ppt也就几分钟而已，很快的，没关系。

画论文中的组合图的步骤：(inkscape+ppt+islide+illustrator法)[多一个illustrator是因为在pdf转为eps时,inkscape很可能会丢失某些彩色线条，所以用illustrator来转换]

对于某些线条较多和颜色多的图，使用ppt+islide+inkscape法最后输出的eps图片中曲线可能会变得断续(有时候看不出来,放大才知道,但依然影响论文发表)。出现这个问题的原因在于https://blog.csdn.net/qq_40409117/article/details/125298619 中说了：在使用inkspace软件将pdf转为eps时，大部分转换没问题，但会丢失部分彩色线条，简单的图可以凑活用用。出现断续的原因就是inkscape在这种转换过程中会丢失部分彩色线条！！！ 所以必须用illustrator这种adobe公司的软件来将pdf图片转换为eps，方法是：https://jingyan.baidu.com/article/9113f81b345bea6a3314c731.html。

illustrator的下载见微信公众号"艾米的科研宝库"，搜索"PS AI“就能找到下载文章，会提供百度网盘下载链接。

inkscape帮助文档：

inkscape将两个形状对齐的方法

根据中：【其实用ctrl+c和ctrl+v就能复制粘贴，不需要用ctrl+d】，
先在"对象"中点对齐与分布：

按鼠标左键选择这三个图形：

在对话框中选：

特别注意前三个选项是这样的:.

这样图片就变成：

然后点：

就能使得图片等间距分布：

以后都用illustrator，建议抛弃inkscape软件,因为inkscape会丢失部分彩色线条!!!

因为inkscape在处理彩色图片时非常可能会丢失部分线条，所以其实不好用。还是需要学习illustrator！

illustrator中修改画布大小的方法：

https://jingyan.baidu.com/article/fdbd4277082687f99e3f48ea.html
另一种方法：

illustrator中加入latex公式或文字的方法：

使用https://www.latexlive.com/home## 中的SVGcode功能：

就能将SVGcode复制到剪切板，然后直接在illustrator粘贴，就是在illustrator中加入latex公式了！

使用mathtype的导出图片功能也可以：https://www.cnblogs.com/ZZG-GANGAN/p/13462289.html

illustrator缩放图片大小的方法：

用选择工具选择好要缩放的形状：
，再按住shift键再用鼠标缩放图形就可以了！

illustrator画论文组合图的方法：（和PPT一样方便,以后就用此方法）

参考 https://mp.weixin.qq.com/s/kR6havpwQUEHHTLYvUGKww （写得最好）和 https://www.sci666.com.cn/29648.html 就可以用此方法【这两个链接中讲了将图片对齐的方法】。
1.导入图片后先取消编组：

2.再处理图片。再修改画布。
3.导出单个.ai图片
4.新建文件，创建画板（见:https://mp.weixin.qq.com/s/kR6havpwQUEHHTLYvUGKww)
5.复制一个.ai图片，再在画板中粘贴。（特别注意必须是粘贴，不能直接拖入！！！）
6.再复制一个.ai图片，再在画板中粘贴。
6.2.点嵌入，将图片嵌入这个文件：（注意还有对齐等功能）

7.点加入文字(a)(b)
8.全选，再编组
9.导出.ai和.eps文件。
10.注意在保存最终组合好的组合图时选择：

【注意不要点包含链接文件和在RGB中包含CMYK，因为若包含CMYK，最后会发现颜色上和原图相比会有点不同，colorbar会不同！所以必须这样选】

注意事项：第一，我们一般用不完一张画布的全部。这是要先使用裁剪工具，将画布多余的位置裁剪。因此，在导出时，一定要记得勾选“使用画板”。否则导出的图片还是整张画布。
第二，导出之后记得存储AI文件，方便下次修改时，直接打开使用。否则你又得重新制图了。存储AI文件时选择“文件”》“存储为”EPS格式文件，点击使用画板。记住，不要存储“*.AI”格式的文件，此格式文件比较大，不便于传输。

ppt中更改画布大小的方法：

https://zhuanlan.zhihu.com/p/348615772
让PPT画布大小与图片的大小相等的方法：
先选择图片再点击大小与位置：

记住这里显示的宽度和高度：

然后在设计-幻灯片大小-自定义画布中设置相同的宽度和高度：

注意可以平移和固定横纵比缩放图片。

用inkscape从pdf中提取矢量图：

见 https://blog.csdn.net/fuzimango/article/details/47863229
https://zhuanlan.zhihu.com/p/484018174

matlab相关

利用matlab画出满足PRB要求的图片格式的代码：

 set(0,'defaultfigurecolor','w') %将matlab画图界面的背景都设为白色。
% 设置轴标签
xlabel('\Delta [nm]','FontSize',28); %'Interpreter','latex',
ylabel('Wavelength [nm]','FontSize',28); %'Interpreter','latex',
% 设置坐标轴范围
xlim([0, 500]);
ylim([1400, 1600]);
% 添加标题
title('h=300 nm, d=79 nm','FontSize',28);%Interface States Plot
% 调整绘图的背景颜色和其他属性
set(gca, 'Color', 'w'); % 将背景设置为白色
%grid on;
% 添加图例
legend('Interface States', 'Maximum wavelength', 'Minimum wavelength', 'Location', 'best');
set(gca,'fontsize',25,'LineWidth',2.2); %PRB有要求：设置坐标刻度的字号!(其实这行连colorbar、label的字体字号也改),所以必须有这行。gca的含义是:get current axe. gcf是:get current figure
%'LineWidth',6.2是将边框的线宽设为2.2,因为有时候莫名其妙地边框消失,这样方法通过人为调整边框线宽就不会消失边框。
set(gcf,'position',[60,60,835,800]); %PRB有要求：设置画图的大小: 四个数分别代表距 y 轴的距离、距 x 轴的距离、图宽、图长.当画图大小为835x800时,就是一个横纵轴就构成正方形

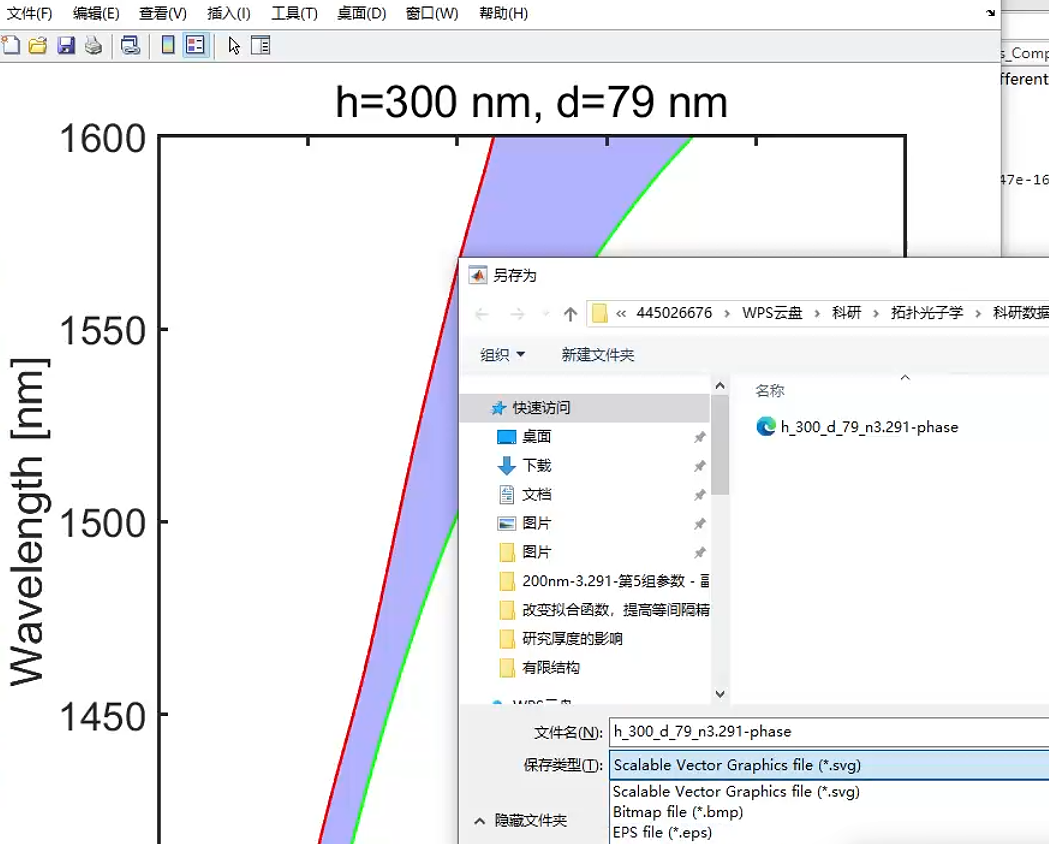

从matlab导出图片：

点保存，再选格式：

画示意图

画三维示意图的软件：blender软件

和comsol一样简单画图的软件

illustrator将二维图转为三维图的方法：

非常方便，可以得到类似这样的三维图：

科研绘图素材：

科研绘图中wps的设置透明色这个功能很重要：

直接在https://stock.adobe.com/search?get_facets=1&order=relevance&safe_search=1&search_page=0&k=metal+spring&clickref=1011lwuh6wWI&mv=affiliate&mv2=Freepik&as_camptype=&as_channel=affiliate&as_source=partnerize&as_campaign=Freepik&as_content=api&as_audience=srp&sdid=6WTV6YJ5 中截图找到一个弹簧图像。直接截图再粘贴到ppt中，再使用设置透明色功能！得：

PPT

https://www.bilibili.com/video/BV1z5411H72x/?spm_id_from=333.788.recommend_more_video.-1
threeD插件等。

PPT或inkscape将矢量图组分打散的方法：

https://sspai.com/post/39156

电脑快捷键

多任务切换：（常用)

　　1、 【Alt】+【Tab】 可以帮助用户们快速的切换视图，按一次【Tap】，视图便自动向下选择一次，在选择界面松开【Alt】，就会打开选择的窗口。

　　2、 【win】+【Tab】 组合键，能够把你所有的任务视图，全部展现出来。可以使用鼠标选择。还能够在这个界面中添加新的桌面。

来自 https://g.pconline.com.cn/x/1590/15902505.html

获取剪切板历史 win+v

https://zhuanlan.zhihu.com/p/296801809

锁屏待机 win+L

鼠标左键双击可以快速选中一个单词或一句话！

网页翻译：推荐使用划词翻译插件进行deepl网页翻译，非常准确

2022年谷歌翻译退出中国市场。然后我发现deepl比谷歌翻译更好用，因为使用了人工智能技术，翻译得非常准确，写论文时就是用它来写的。另外，读论文其实也可以用它来读，因为它翻译很准确！
方法：https://www.bilibili.com/video/BV13F411n7hN/
这个插件非常方便，不过需要5元一个月才能进行无限次的网页翻译，不过挺便宜的，还有永久版。
我读论文就是直接网页打开论文网页，然后直接使用此插件的网页翻译功能，直接能用deepL翻译，中英对照，特别方便，推荐！

deepl有时在中国会卡。可以使用芝士加速软件来合法加速，这样deepl就不卡了

缺点是此软件购买会员稍微有点贵

文献管理软件：推荐使用endnote20，非常方便

arxiv的网页版：

https://zhuanlan.zhihu.com/p/466856865 ：
ar5iv的使用非常简单，只要将网址中的arXiv中的X换成5再回车，页面就能自动跳转。

求职时制作简历：

超级简历：https://www.wondercv.com/
或全民简历

参考文献

https://zhuanlan.zhihu.com/p/378376853
https://zhuanlan.zhihu.com/p/484018174
