S3C2440—11.und异常

文章目录

• 1 未定义指令
• 2 中断向量表
• 3 设置一个未定义指令
• 4 调用C函数
• 5 UND异常处理程序
• 6 汇编源码
• 7 注意点
• • lr与pc
  • 保存现场
  • 中断向量表的跳转
  • 程序执行顺序
  • 问题

1 未定义指令

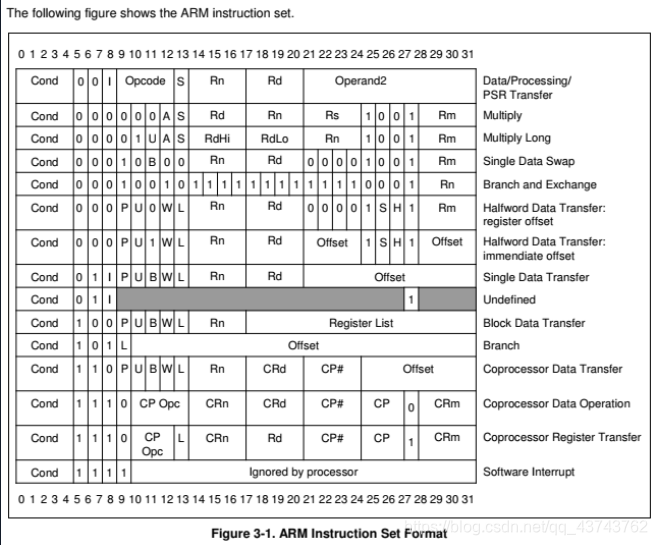

先看一下ARM中指令的格式：

注意：这个表的最上面的对应的位是从高到低的，所以0Xdeadc0de 就是一条未定义指令(方便易懂)

2 中断向量表

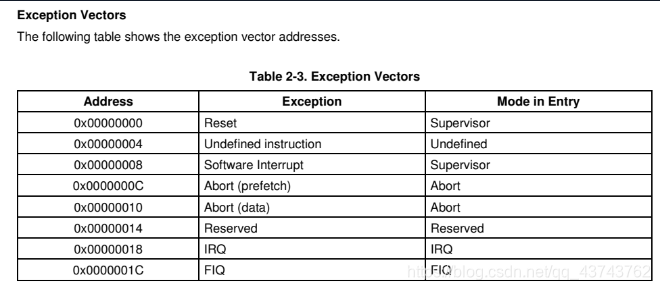

未定义异常，首先要产看中断向量表：

在板子上电之后，CPU从0地址开始执行，首先执行复位Reset操作，而且触发异常之后会跳转至相应的地址去进入异常处理程序，所以我们要在0地址开始按照中断向量表编写相应的异常处理程序的指引，如下：

.text
.global _start

_start:
	/* 异常向量表 */
	bl reset   /* 0X0  Reset 上电复位，从0地址开始执行程序，依次：关闭看门狗、配置时钟系统、初始化sdram、拷贝代码到sdram（重定位）、清除.bcc段、进入mian函数 */
	ldr pc, =und_addr     /* 0X4  Undefined instruction */
//	bl do_swi     /* 0X8  Software Interrupt */
//	bl do_ap      /* 0XC  Abort(prefetch) */
//	bl do_ad      /* 0X10 Abort(data) */
//	bl do_re      /* 0X14 Reserved */
//	bl do_irq     /* 0X18 IRQ */
//	bl do_fiq     /* 0X1C FIQ */

3 设置一个未定义指令

人为引入一个未定义指令，如果遇到未定义的指令的时候，比如如下的指令0Xeeadc0de：(改正：将0Xdeadc0de改为0Xeeadc0de，因为0Xdeadc0de实际上是一条 条件执行语句，只有触发条件才会执行下面的代码)

CPU执行到这里就会取指令，发现这是一个未定义指令，就会自动触发und异常，CPU就会在中断向量表中找到und的处理程序地址映射，通过跳转指令去执行und的处理程序。

4 调用C函数

und的处理函数可以用C语言写好，在汇编中调用即可，不过要注意参数的传递：

C函数如示：

void Und_Process( unsigned int cpsr )
{
    puts("\n\rEnter Und_Process!!!\n\rCPSR is:");//打印提示信息，进入und处理程序
    printHex( cpsr );//输出CPSR寄存器的值，确认当前的模式
    puts("\n\r");
}

und异常处理函数就是打印一些信息。

汇编中参数传递如下：

  mrs r0, cpsr                /* mrs读出寄存器的值,通过r0寄存器向下面的函数传参 */

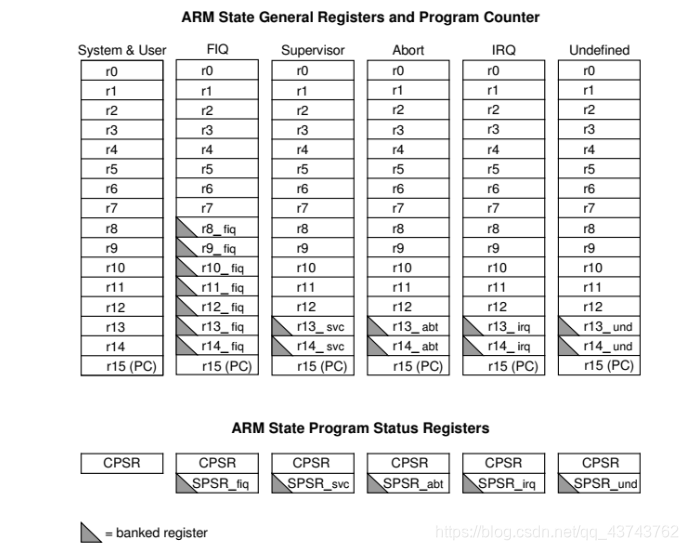

==注意：==用C写的und处理函数，就要用到栈！！！虽然在汇编中我们设置过栈指针sp了（上电后处于管理模式，所以设置的是管理模式下的栈指针sp），但是对于异常模式，每个异常模式都有自己的栈指针！！！如下:

所以进入und处理程序后要先设置sp_und栈指针，为调用的C处理函数分配空间，随便指向一个没有用过的空间就可以了 比如

 ldr sp, =0x34000000   /* 指向了64M SDRAM的最高地址 */

这样就可以调用C函数了！

5 UND异常处理程序

有了und异常处理函数，就可以在汇编中调用处理函数，但是汇编中的异常处理程序还有其他操作。

汇编中的und异常处理程序如下：

und_addr:
	.word do_und

/* und异常处理,进入异常前，硬件完成的事情：将CPSR拷贝到SPSR，将被中断指令的地址存储在lr中 */
do_und:
	ldr sp, =0x34000000          /* und的栈指针，指向64M 的SDRAM的最高地址，为C函数分配空间 */
	stmdb sp!, {r0-r12,lr}      /* 保存现场 */

	mrs r0, cpsr                /* mrs读出寄存器的值,通过r0寄存器向下面的函数传参 */
	bl Und_Process

	ldmia sp!, {r0-r12, pc}^     /* 恢复现场,注意：一定要加！来保存sp的改变 */

在触发und异常后，进入异常程序处理之前，硬件会进行一些操作：

• 1.将CPSR拷贝到SPSR中

• 2.CPSR中的M4-M0被自动设置为11011，进入und模式

• 3.将被中断指令的地址存储在lr寄存器中

• 4.程序跳到中断向量表0X4的地址（und）去执行中断异常处理程序

在异常处理程序中，要进行的操作是：

• 1.设置栈，通过sp_und来设置

• 2.保存现场，包括r0~r12寄存器、lr寄存器，保存lr也是必须的，因为lr中的是异常处理完之后的返回地址

• 3.调用C处理函数

• 4.恢复现场，利用ldmia sp!, {r0-r12,pc}^ 恢复各个寄存器的值，将lr寄存器的值赋值给pc寄存器（有待考证，ia是先 后 ），^顺便把SPSR中的值恢复到CPSR中

6 汇编源码

.text
.global _start

_start:
	/* 异常向量表 */
	bl reset   /* 0X0  Reset 上电复位，从0地址开始执行程序，依次：关闭看门狗、配置时钟系统、初始化sdram、拷贝代码到sdram（重定位）、清除.bcc段、进入mian函数 */
	ldr pc, =und_addr     /* 0X4  Undefined instruction */
//	bl do_swi     /* 0X8  Software Interrupt */
//	bl do_ap      /* 0XC  Abort(prefetch) */
//	bl do_ad      /* 0X10 Abort(data) */
//	bl do_re      /* 0X14 Reserved */
//	bl do_irq     /* 0X18 IRQ */
//	bl do_fiq     /* 0X1C FIQ */

und_addr:
	.word do_und

/* und异常处理,进入异常前，硬件完成的事情：将CPSR拷贝到SPSR，将被中断指令的地址存储在lr中 */
do_und:
	ldr sp, =0x34000000          /* und的栈指针，指向64M 的SDRAM的最高地址，为C函数分配空间 */
	stmdb sp!, {r0-r12,lr}      /* 保存现场 */

	mrs r0, cpsr                /* mrs读出寄存器的值,通过r0寄存器向下面的函数传参 */
	bl Und_Process

	ldmia sp!, {r0-r12, pc}^     /* 恢复现场,注意：一定要加！来保存sp的改变 */

.align 4

reset:
	/* 关闭看门狗 */
	ldr r0, =0x53000000
	ldr r1, =0
	str r1, [r0]

	/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m */
	/* LOCKTIME(0x4C000000) = 0xFFFFFFFF */
	ldr r0, =0x4C000000
	ldr r1, =0xFFFFFFFF
	str r1, [r0]

	/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8  */
	ldr r0, =0x4C000014
	ldr r1, =0x5
	str r1, [r0]

	/* 设置CPU工作于异步模式 */
	mrc p15,0,r0,c1,c0,0
	orr r0,r0,#0xc0000000   //R1_nF:OR:R1_iA
	mcr p15,0,r0,c1,c0,0

	/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0)
	 *  m = MDIV+8 = 92+8=100
	 *  p = PDIV+2 = 1+2 = 3
	 *  s = SDIV = 1
	 *  FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M
	 */
	ldr r0, =0x4C000004
	ldr r1, =(92<<12)|(1<<4)|(1<<0)
	str r1, [r0]

	/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定
	 * 然后CPU工作于新的频率FCLK
	 */



	/* 设置内存: sp 栈 */
	/* 分辨是nor/nand启动
	 * 写0到0地址, 再读出来
	 * 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动
	 * 否则就是nor启动
	 */
	mov r1, #0
	ldr r0, [r1] /* 读出原来的值备份 */
	str r1, [r1] /* 0->[0] */
	ldr r2, [r1] /* r2=[0] */
	cmp r1, r2   /* r1==r2? 如果相等表示是NAND启动 */
	ldr sp, =0x40000000+4096 /* 先假设是nor启动 */
	moveq sp, #4096  /* nand启动 */
	streq r0, [r1]   /* 恢复原来的值 */


	/* 代码重定位的时候，首先初始化SDRAM，然后拷贝代码，然后清除.bss段（防止内存访问出错），最后执行main函数，main就在重定位的SDRAM中去执行 */
	bl sdram_init
	//bl sdram_init2	 /* 用到有初始值的数组, 不是位置无关码 */

	/* 重定位text, rodata, data段整个程序 */
	bl copy2sdram

	/* 清除BSS段 */
	bl clean_bss

	ldr pc, =UartInit
UartInit:
	bl uart0_init
	/* 引入und指令，触发und异常 */
und_test:
	.word 0Xeeadc0de

	//bl main  /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */
	ldr pc, =main  /* 绝对跳转, 跳到SDRAM */

halt:
	b halt


7 注意点

lr与pc

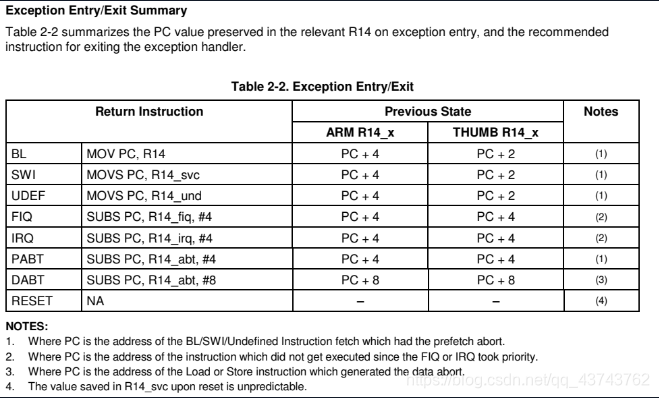

发生异常时，当前被中断的地址会被硬件自动保存在 lr 寄存器中，可以对应表查看要存储在lr寄存器的地址的值：

可以查到，und异常发生时，lr寄存器的值是PC+4（ARM指令集）

保存现场

保存现场，也就是保存寄存器r0~r12都要保存（进入异常模式后，硬件会把CPSR保存到SPSR中）

所以在保存r0~r12的时候连lr寄存器也一起保存了：

 stmdb sp!, { r0-r12, lr }

在恢复现场的时候进行相反的操作：

 ldmia  sp!, { r0-r12, pc }^    /* ia：先读后加  ^会把spsr的值恢复到cpsr中 */

中断向量表的跳转

跳转的时候使用 ldr pc, =do_und(防止因为重定位出错)，下面bl Und_Process的C函数也就在SDRAM中了，就是重定位之后的运行地址。

实际上 ldr pc, =do_und是一个伪指令，是把do_und的值（也就是und异常处理程序首地址）存储在内存中，然后去读内存，再给pc赋值。这个内存经常是紧跟在汇编文件后面的，但是当汇编文件过大时（超过4K，在NAND启动的时候就不会读到4K地址外的值），就可能引起错误。

可以间接地将do_und的值放在汇编文件之中：

 und_addr:
 	 .word do_und

这样，在中断向量表中只需要：

 ldr pc. = und_addr

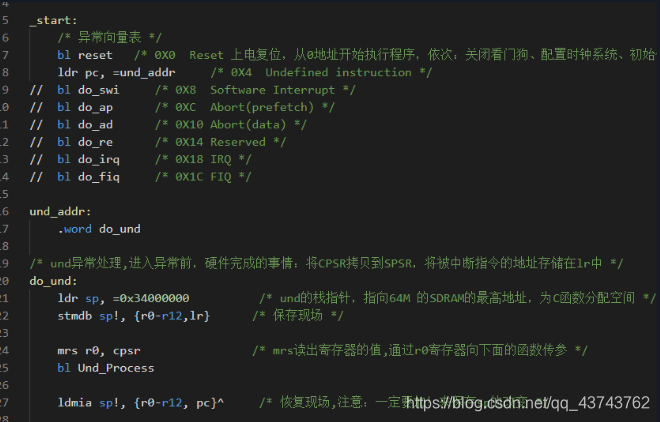

如示：

程序执行顺序

程序的内存执行顺序就是：

1.0地址 b reset

2.0X4地址 ldr pc, =und_addr

3.接下来的内存空间就是是重定位的相关代码

4.ldr pc, =sdram跳转到重定位的代码中执行程序（所有代码全部复制到SDRAM 0X30000000）

5.在重定位后的代码中触发und，发生异常

6.发生异常后，CPU强制跳转到0X4的中断向量表中去执行！！！注意，这里又跳回重定位前的程序0X4处执行

7.还是在原程序中 找到ldr pc, =und_addr 跳转到重定位（SDRAM）的代码中执行中断异常程序

8.执行完中断异常程序后，返回现场继续执行

问题

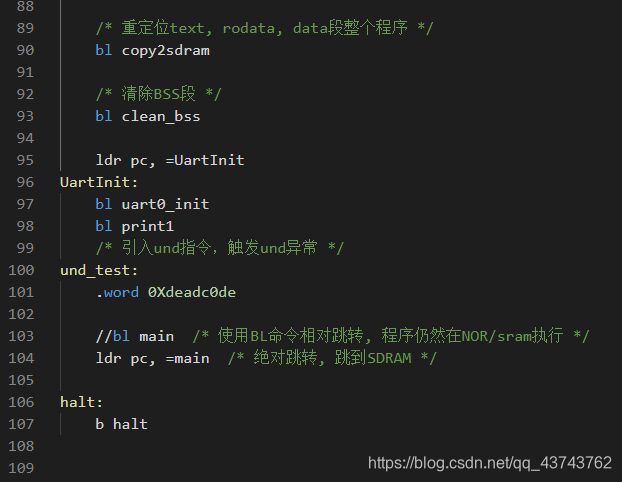

只有在und之前加上 bl print1 才可以正常执行程序，为什么？？？

已经解决：
原因是那条未定义指令：0Xdeadc0de 这实际上是一条条件执行语句，就是因为 bl print1恰好符合条件才导致的必须加上 bl print1，把未定义指令改为0Xeeadc0de就可以了。
