QT5.0_TensorBoard相关曲线解读

TensorBoard生成的各种可视化图表可以帮助你解读和分析训练过程中的不同指标。以下是对一些常见图表的解释：

1. 损失曲线（Loss Curve）

损失曲线显示了训练过程中的损失（loss）随时间的变化情况。一般会有两条曲线：训练损失和验证损失。

• 训练损失（Training Loss）： 反映模型在训练数据上的表现。
• 验证损失（Validation Loss）： 反映模型在验证数据上的表现。

如何解读：

• 如果训练损失和验证损失都在下降，说明模型正在有效学习。
• 如果训练损失继续下降，而验证损失开始上升，可能是过拟合的信号，说明模型在训练数据上表现良好，但在未见过的数据上表现较差。
• 如果两条曲线相对平行且稳定下降，说明模型训练得当，未出现明显的过拟合或欠拟合。

2. 学习率曲线（Learning Rate Curve）

学习率曲线显示了在训练过程中学习率的变化情况。学习率是决定每次参数更新步长的重要超参数。

如何解读：

• 动态调整学习率可以帮助模型更好地收敛。比如，使用学习率调度器（learning rate scheduler）或自适应学习率（如Adam优化器）。
• 如果学习率过高，损失曲线可能会震荡或不收敛。如果学习率过低，损失曲线会缓慢下降或停滞。

3. 准确率曲线（Accuracy Curve）

准确率曲线显示了训练过程中的准确率（accuracy）随时间的变化情况。同样，也会有训练准确率和验证准确率两条曲线。

如何解读：

• 如果训练准确率和验证准确率都在提高，说明模型在不断改进。
• 如果训练准确率继续上升，而验证准确率停滞或下降，可能表明模型开始过拟合。
• 如果两条曲线稳定上升且接近，说明模型训练得当，未出现过拟合或欠拟合。

4. 直方图（Histograms）

直方图可以展示模型内部参数（如权重和偏置）的分布变化。TensorBoard可以在训练过程中记录这些参数的直方图，并显示其随时间的变化。

如何解读：

• 查看权重和偏置的分布可以帮助你理解模型的学习过程。例如，权重分布的变化可以反映出模型是否正在有效学习特征。
• 如果直方图的分布非常集中或没有明显变化，可能是学习率太低或者模型陷入了局部最优。
• 如果直方图分布过于分散或变化剧烈，可能是学习率过高或模型不稳定。

总结

通过这些曲线和直方图，你可以深入了解模型的训练过程和性能表现，并据此调整模型参数和训练策略。例如：

• 观察损失曲线和准确率曲线，判断是否存在过拟合或欠拟合现象。
• 根据学习率曲线调整学习率，确保训练过程平稳且有效。
• 通过直方图了解模型参数的变化，确保模型有效地学习特征。

卷积层的直方图解读

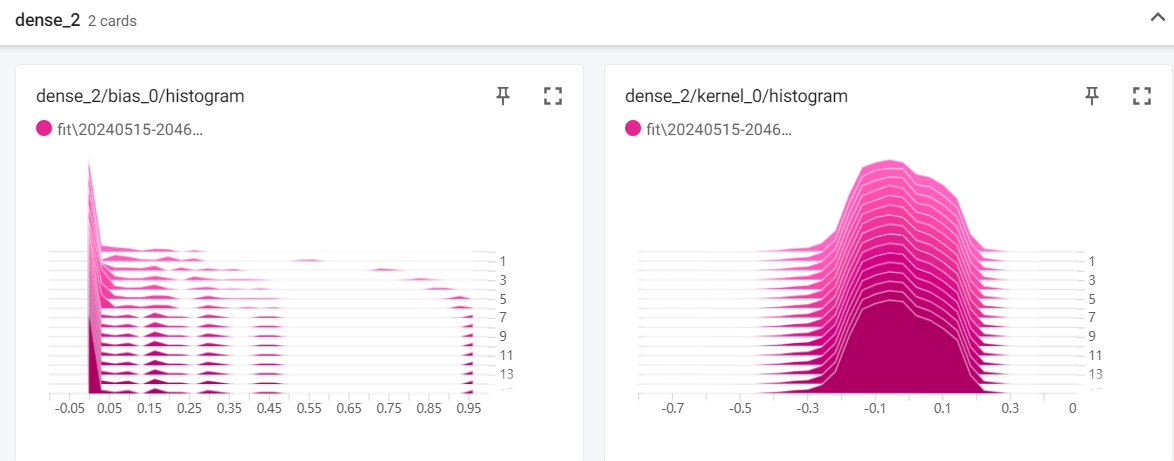

在 TensorBoard 中，kernel_0 和 bias_0 这两个图通常指的是神经网络某一层的权重和偏置项的直方图或曲线图。这些图用于可视化和分析模型参数在训练过程中的变化情况。

kernel_0

解释

• kernel_0 表示网络中某一层（通常是第一个卷积层或全连接层）的权重（或称为核）参数。
• 直方图显示该层的所有权重值的分布情况。
• 横轴表示权重值的大小，纵轴表示权重值的数量。

解读

1. 权重初始化：

   • 在训练开始时，权重通常是根据某种初始化策略设置的（例如，Xavier 或 He 初始化）。直方图通常显示一个集中在零附近的分布。

2. 训练早期：

   • 随着训练开始，权重开始调整。理想情况下，权重分布会逐渐扩展，表明模型正在学习。
   • 如果权重分布没有显著变化，可能表示学习率太低或模型未能有效学习。

3. 训练中期：

   • 权重分布应逐渐扩展并可能变得更均匀。较宽的分布表示模型在学习到更多特征。
   • 如果分布变得过于稀疏或集中在极端值，可能存在过拟合或梯度爆炸问题。

4. 训练后期：

   • 权重值过大或过小可能表示模型开始过拟合，特别是如果某些权重非常大或非常小。
   • 分布应在合理范围内均匀扩展，不应出现极端变化。

bias_0

解释

• bias_0 表示网络中某一层（通常是第一个卷积层或全连接层）的偏置项参数。
• 直方图显示该层所有偏置值的分布情况。
• 横轴表示偏置值的大小，纵轴表示偏置值的数量。

解读

1. 偏置初始化：

   • 偏置通常初始化为零或一个小的常数值。直方图初始状态应显示集中在某个值（如零）附近的分布。

2. 训练早期：

   • 随着训练开始，偏置值会调整以帮助激活函数更好地学习特征。
   • 分布开始扩展，表示模型正在学习并调整偏置项。

3. 训练中期：

   • 偏置值分布应均匀扩展，不应集中在一个特定值。
   • 如果偏置值变化不大，可能表示模型未能有效学习，或偏置项对模型性能影响不大。

4. 训练后期：

   • 偏置值应在合理范围内均匀分布，不应出现极端值。
   • 偏置值过大或过小可能表示模型存在问题，例如梯度爆炸或过拟合。

直方图示例和解读

假设我们在 TensorBoard 中看到以下直方图：

kernel_0 直方图

• 第一个 epoch：权重值集中在 -0.1 到 0.1 之间。
• 第八个 epoch：权重值分布扩展到 -0.5 到 0.5 之间，表示模型在学习。
• 第十六个 epoch：权重值分布进一步扩展到 -1.0 到 1.0 之间，某些权重变得非常大，可能表示过拟合。

bias_0 直方图

• 第一个 epoch：偏置值集中在 0 附近。
• 第八个 epoch：偏置值分布开始扩展到 -0.2 到 0.2 之间。
• 第十六个 epoch：偏置值进一步扩展到 -0.5 到 0.5 之间，某些偏置变得非常大，可能表示过拟合。

具体解读

1. 权重直方图（kernel_0）：

   • 初始阶段：权重值集中在零附近，符合权重初始化策略。
   • 中期阶段：权重分布扩展，表示模型有效地调整权重，学习特征。
   • 后期阶段：权重值变得过大，可能需要正则化或调整学习率以防止过拟合。

2. 偏置直方图（bias_0）：

   • 初始阶段：偏置值集中在零附近，符合初始化策略。
   • 中期阶段：偏置值分布扩展，表示模型在调整偏置项以优化激活函数。
   • 后期阶段：偏置值变得过大，可能需要检查模型设置或数据预处理以防止过拟合。

通过观察这些直方图，你可以诊断和优化模型的训练过程，例如调整正则化参数、学习率或网络架构，以防止过拟合或梯度问题。

批归一化层的直方图解读

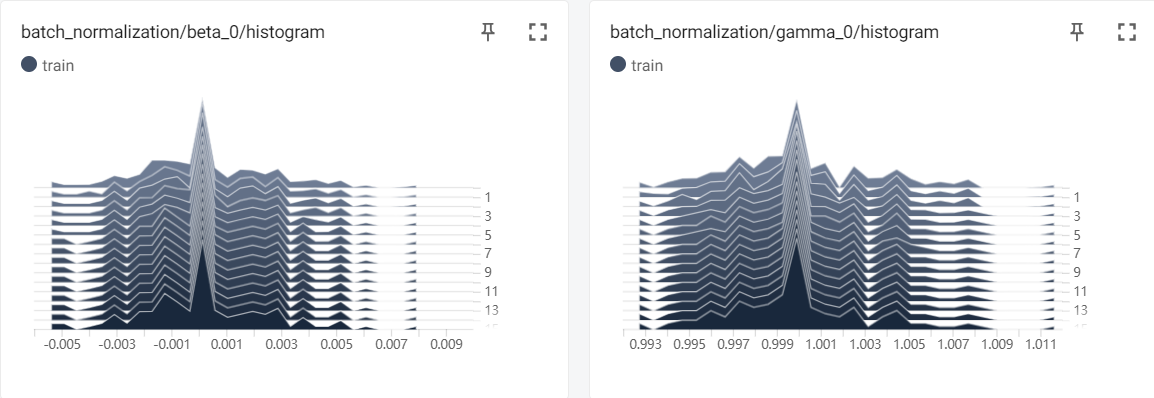

在 TensorBoard 中，beta_0 和 gamma_0 这两个图通常指的是批归一化层（Batch Normalization）中的参数，用于控制归一化后的值的偏移和缩放。

beta_0

解释

• beta_0 表示批归一化层的偏移参数。
• 它用于调整归一化后的值的偏移量，即在归一化后的值上加上一个偏移量。

解读

1. 初始阶段：

   • 在训练开始时，beta_0 的值通常初始化为零或一个小的常数值。
   • 直方图初始状态应显示集中在某个值（如零）附近的分布。

2. 训练过程中：

   • 随着训练进行，beta_0 的值可能会调整以优化批归一化的效果。
   • 如果归一化后的值需要偏移，beta_0 的分布会随着训练而变化，可能会逐渐扩展或缩小。

3. 训练后期：

   • beta_0 的分布应在合理范围内均匀分布，不应出现极端值。
   • 如果 beta_0 的值变得过大或过小，可能需要调整批归一化的参数或网络架构。

gamma_0

解释

• gamma_0 表示批归一化层的缩放参数。
• 它用于调整归一化后的值的缩放量，即在归一化后的值上乘以一个缩放因子。

解读

1. 初始阶段：

   • 在训练开始时，gamma_0 的值通常初始化为一个较小的常数值，接近于 1。
   • 直方图初始状态应显示集中在某个值（如 1）附近的分布。

2. 训练过程中：

   • 随着训练进行，gamma_0 的值可能会调整以优化批归一化的效果。
   • 如果归一化后的值需要缩放，gamma_0 的分布会随着训练而变化，可能会逐渐扩展或缩小。

3. 训练后期：

   • gamma_0 的分布应在合理范围内均匀分布，不应出现极端值。
   • 如果 gamma_0 的值变得过大或过小，可能需要调整批归一化的参数或网络架构。

直方图示例和解读

假设我们在 TensorBoard 中看到以下直方图：

beta_0 直方图

• 初始阶段：偏移值集中在 0 附近。
• 训练过程中：偏移值分布逐渐扩展或收缩，以适应批归一化的需求。
• 训练后期：偏移值分布应在合理范围内均匀分布，不应出现极端值。

gamma_0 直方图

• 初始阶段：缩放值集中在 1 附近。
• 训练过程中：缩放值分布逐渐扩展或收缩，以适应批归一化的需求。
• 训练后期：缩放值分布应在合理范围内均匀分布，不应出现极端值。

具体解读

1. beta_0 直方图：

   • 初始阶段：偏移值集中在 0 附近，符合初始设定。
   • 训练过程中：偏移值分布会根据归一化后的值需要进行适当的调整，以确保模型性能。
   • 训练后期：偏移值分布应在合理范围内，不应出现极端值。

2. gamma_0 直方图：

   • 初始阶段：缩放值集中在 1 附近，符合初始设定。
   • 训练过程中：缩放值分布会根据归一化后的值需要进行

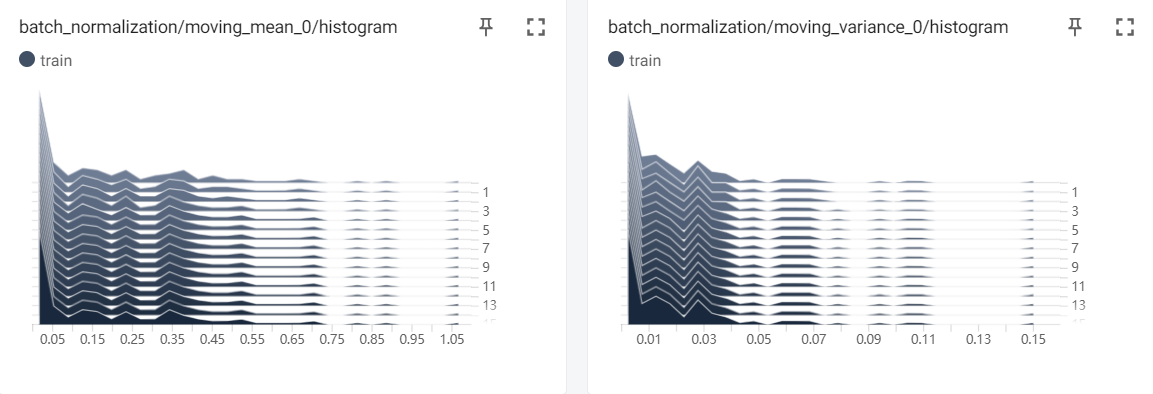

moving_mean_0 和 moving_variance_0 这两个图通常指的是 Batch Normalization 层中的移动平均值和移动方差。这些图用于监视批归一化层在训练过程中对输入数据的归一化情况。

moving_mean_0

解释

• moving_mean_0 表示批归一化层在训练过程中计算的移动平均值。
• 它是对输入数据的均值进行移动平均计算得到的值。

解读

1. 初始阶段：

   • 在训练开始时，moving_mean_0 的值通常初始化为输入数据的样本均值。
   • 如果批归一化层初始化为无偏估计，则初始值可能为零。

2. 训练过程中：

   • 随着训练进行，moving_mean_0 的值会根据当前批次数据的均值进行更新。
   • 移动平均值的更新过程通常采用指数移动平均方法，以平滑更新过程。

3. 训练后期：

   • moving_mean_0 应逐渐稳定下来，反映输入数据的整体均值。
   • 如果 moving_mean_0 的值出现较大波动，可能需要调整批归一化参数或学习率等。

moving_variance_0

解释

• moving_variance_0 表示批归一化层在训练过程中计算的移动方差。
• 它是对输入数据的方差进行移动平均计算得到的值。

解读

1. 初始阶段：

   • 在训练开始时，moving_variance_0 的值通常初始化为输入数据的样本方差。
   • 如果批归一化层初始化为无偏估计，则初始值可能较大。

2. 训练过程中：

   • 随着训练进行，moving_variance_0 的值会根据当前批次数据的方差进行更新。
   • 移动方差的更新过程通常采用指数移动平均方法，以平滑更新过程。

3. 训练后期：

   • moving_variance_0 应逐渐稳定下来，反映输入数据的整体方差。
   • 如果 moving_variance_0 的值出现较大波动，可能需要调整批归一化参数或学习率等。

直方图示例和解读

假设我们在 TensorBoard 中看到以下直方图：

moving_mean_0 直方图

• 初始阶段：移动平均值集中在输入数据的初始样本均值附近。
• 训练过程中：移动平均值逐渐向输入数据的整体均值收敛。
• 训练后期：移动平均值稳定在一个固定值，反映了输入数据的整体均值。

moving_variance_0 直方图

• 初始阶段：移动方差集中在输入数据的初始样本方差附近。
• 训练过程中：移动方差逐渐向输入数据的整体方差收敛。
• 训练后期：移动方差稳定在一个固定值，反映了输入数据的整体方差。

具体解读

1. moving_mean_0 直方图：

   • 初始阶段：移动平均值集中在输入数据的初始样本均值附近，表明初始归一化效果良好。
   • 训练过程中：移动平均值逐渐向输入数据的整体均值收敛，表示批归一化层逐渐学习到数据的分布情况。
   • 训练后期：移动平均值稳定在一个固定值，表明模型已经收敛，并且批归一化层能够有效地对输入数据进行归一化。

2. moving_variance_0 直方图：

   • 初始阶段：移动方差集中在输入数据的初始样本方差附近，表明初始归一化效果良好。
   • 训练过程中：移动方差逐渐向输入数据的整体方差收敛，表示批归一化层逐渐学习到数据的分布情况。
   • 训练后期：移动方差稳定在一个固定值，表明模型已经收敛，并且批归一化层能够有效地对输入数据进行归一化。
