一、元器件介绍

  

  这里我只测试MQ-2烟雾、MQ-9一氧化碳、MQ-135空气质量三种传感器；前两款使用开关量测试，后一款使用模拟量测试。

1、针脚用途

编号	名称	功能
1	AO	模拟量输出
2	DO	开关量输出
3	GND	电源地
4	VCC	电源正

二、示例代码

1、代码：

  前两款使用开关量测试，后一款使用模拟量测试。

元器件的针脚	ESP32模块的针脚
AO;模拟量输出	IO32（AO/DO二选一）
DO;开关量输出	IO16（AO/DO二选一）
GND;电源地	GND
VCC;电源正	5V

 #region MQ-2烟雾、MQ-9一氧化碳传感器
 GPIOInputHelper mq2 = new GPIOInputHelper(16);
 while (true)
 {
     Debug.WriteLine($"MQ-2烟雾/MQ-9一氧化碳传感器：" + (mq2.IsLow() ? "检测到危险" : "未检测到危险"));
     Thread.Sleep(1000);
 }
 #endregion MQ-2烟雾、MQ-9一氧化碳传感器

 #region MQ-135空气质量传感器
 SoilWaterSensorHelper soilWaterSensor1 = new SoilWaterSensorHelper(4);  // X 32(adc1_4)
 while (true)
 {
     AdcData adc1 = soilWaterSensor1.GetAllValue();
     // 处理...

     Thread.Sleep(1000);
 }
 #endregion MQ-135空气质量传感器

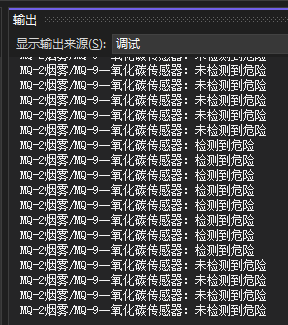

2、结果：
