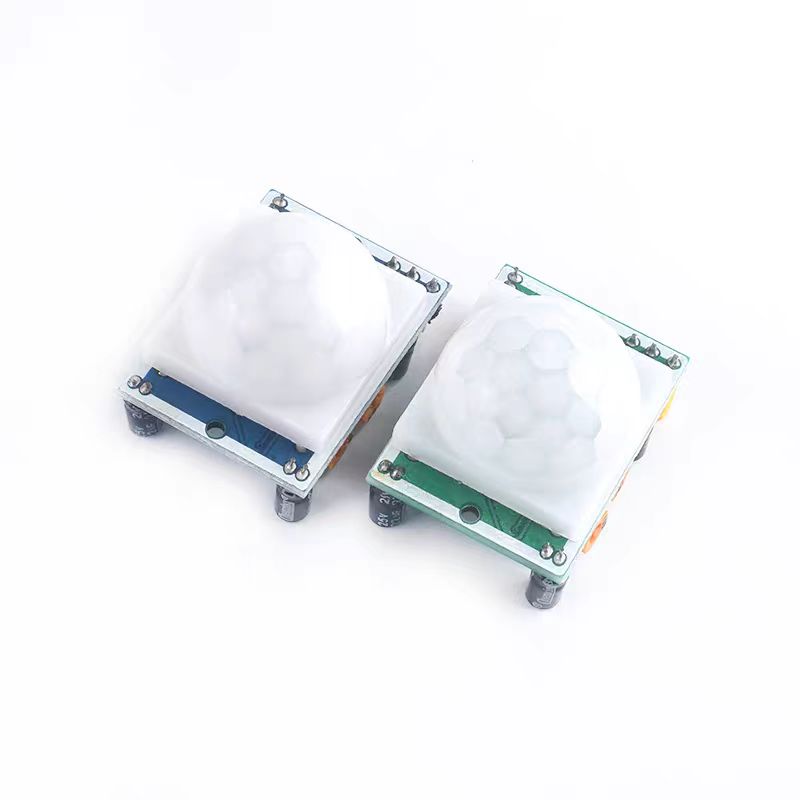

一、元器件介绍

  

  人体感应模块；用于有温动物检测。

1、针脚用途

编号	名称	功能
1	V-	电源地
2	OUT	信号脚；输出电平
3	V+	电源正

二、示例代码

1、代码：

元器件的针脚	ESP32模块的针脚
V-;电源地	GND
OUT;信号脚	IO16
V+;电源正	5V



 #region 人体感应模块
 GPIOInputHelper kyrt = new GPIOInputHelper(16);
 while (true)
 {
     Debug.WriteLine($"人体感应模块：" + (kyrt.IsHigh() ? "检测到活体" : "未检测到活体"));
     Thread.Sleep(1000);
 }
 #endregion 人体感应模块

2、结果：
