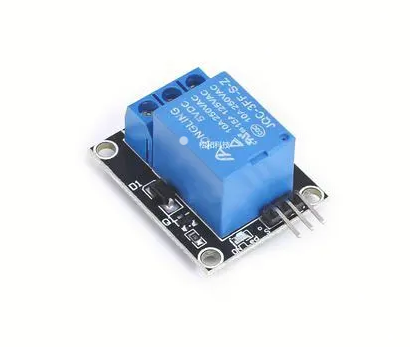

一、元器件介绍

  

  在智能家居、工业自动化等领域，继电器是一种常见的电气开关设备，用于实现电路的断开和闭合。

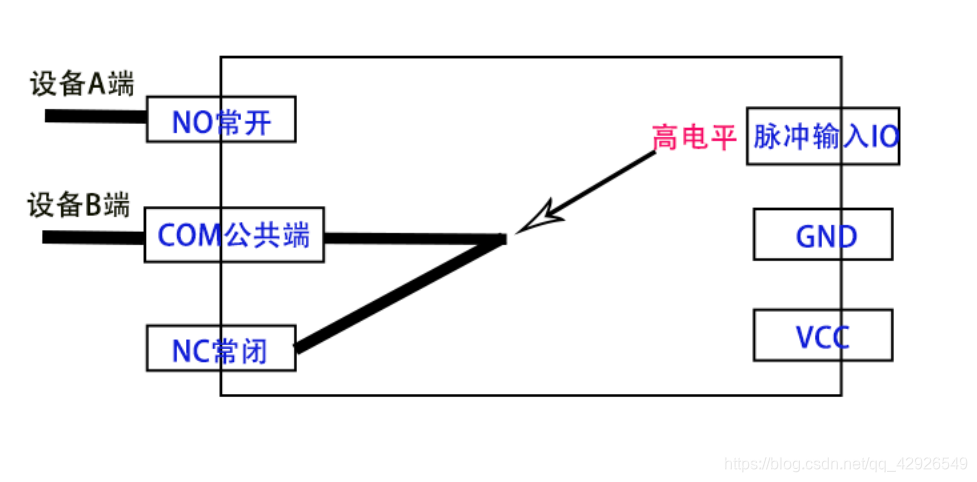

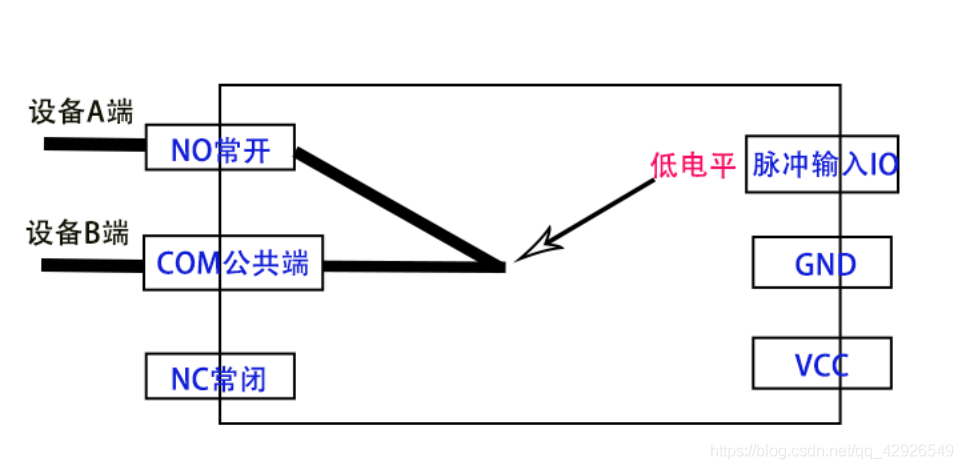

1、针脚介绍

针脚(左到右)	介绍
S	控制针脚
+	电源+
-	电源-

二、示例代码

1、代码

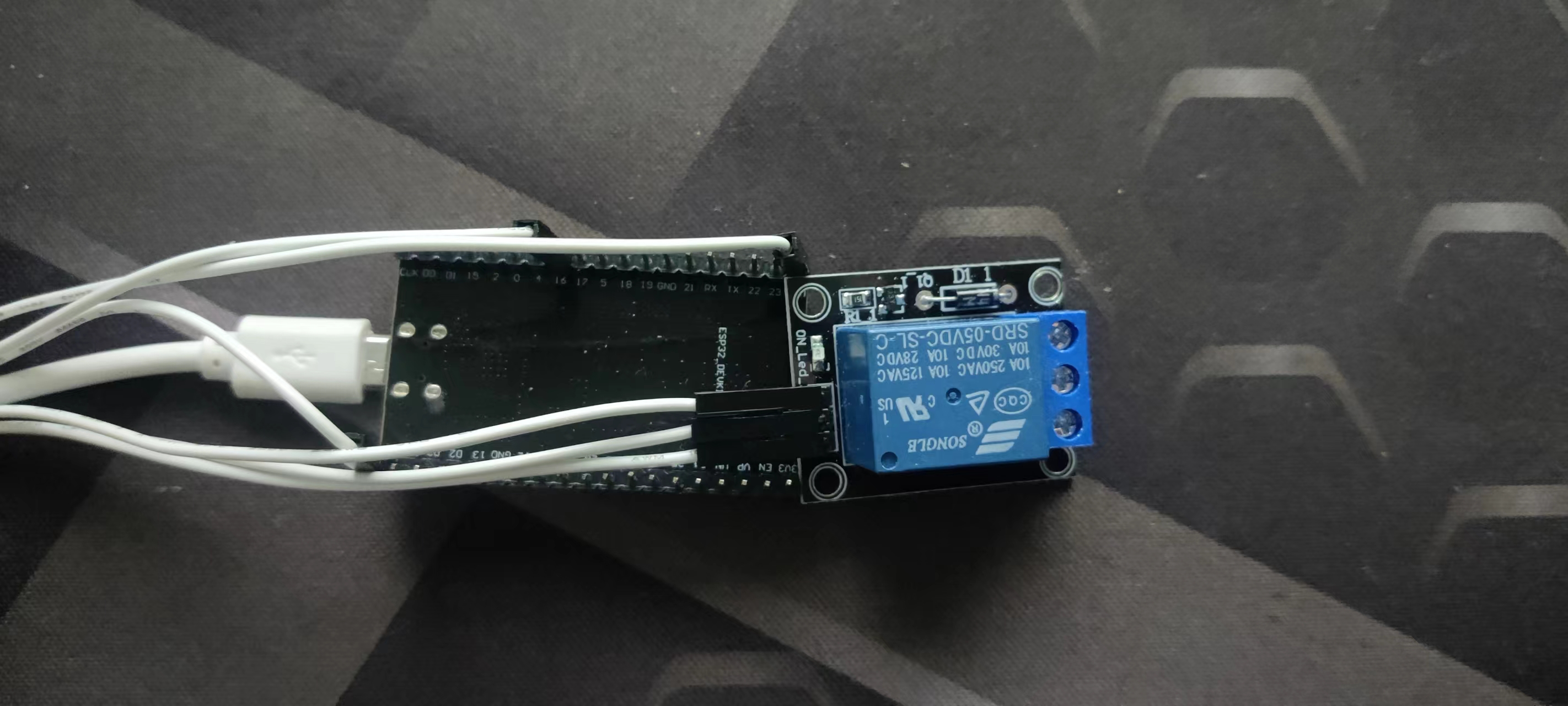

元器件的针脚	ESP32模块的针脚
S	IO16
+	3.3V
-	GND

 #region KY-019继电器（1路5V继电器）
 GPIOOutputHelper kY019 = new GPIOOutputHelper(16);  // KY-008激光头；16
 while (true)
 {
     kY019.Set_On();  // 打开
     Thread.Sleep(1500);
     kY019.Set_Off();  // 关闭
     Thread.Sleep(1500);
 }
 #endregion KY-019继电器（1路5V继电器）

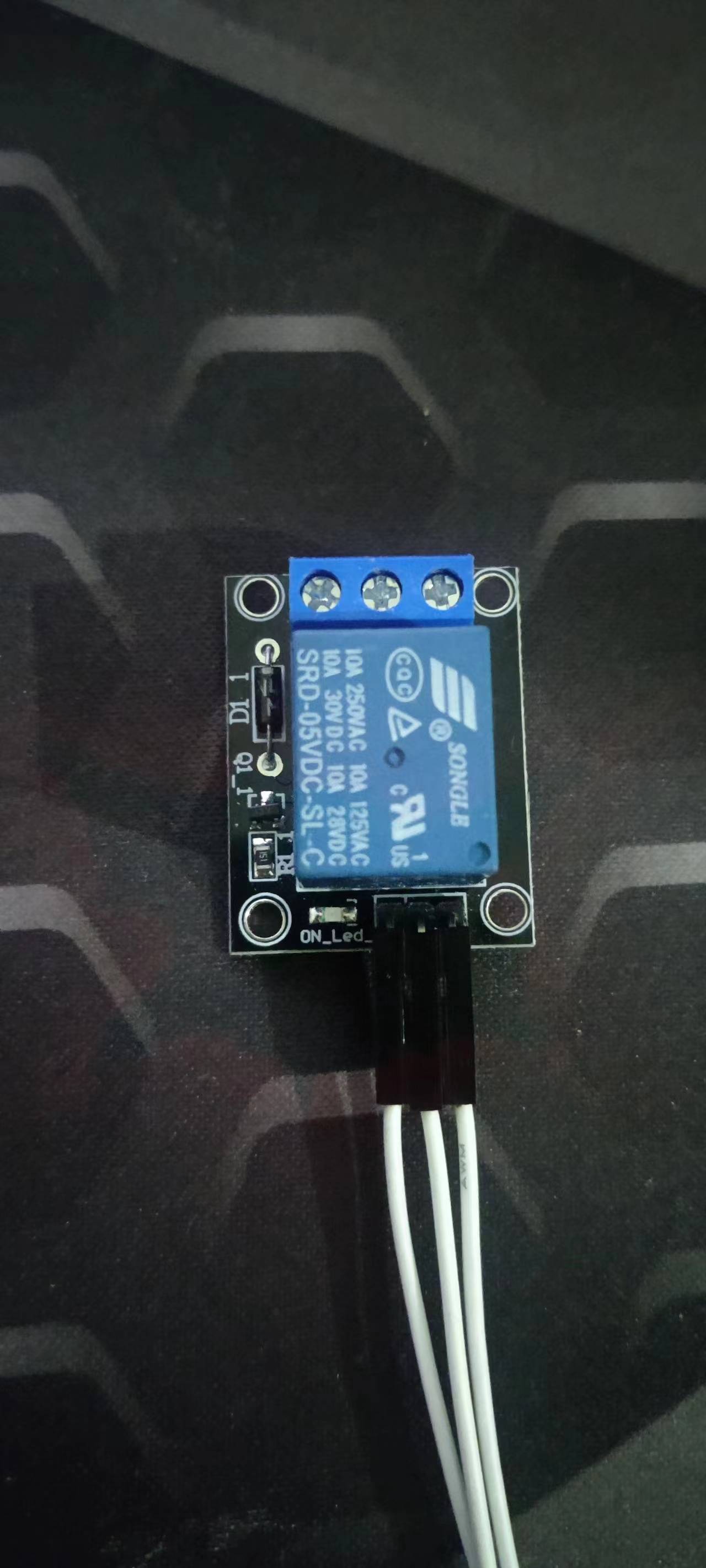

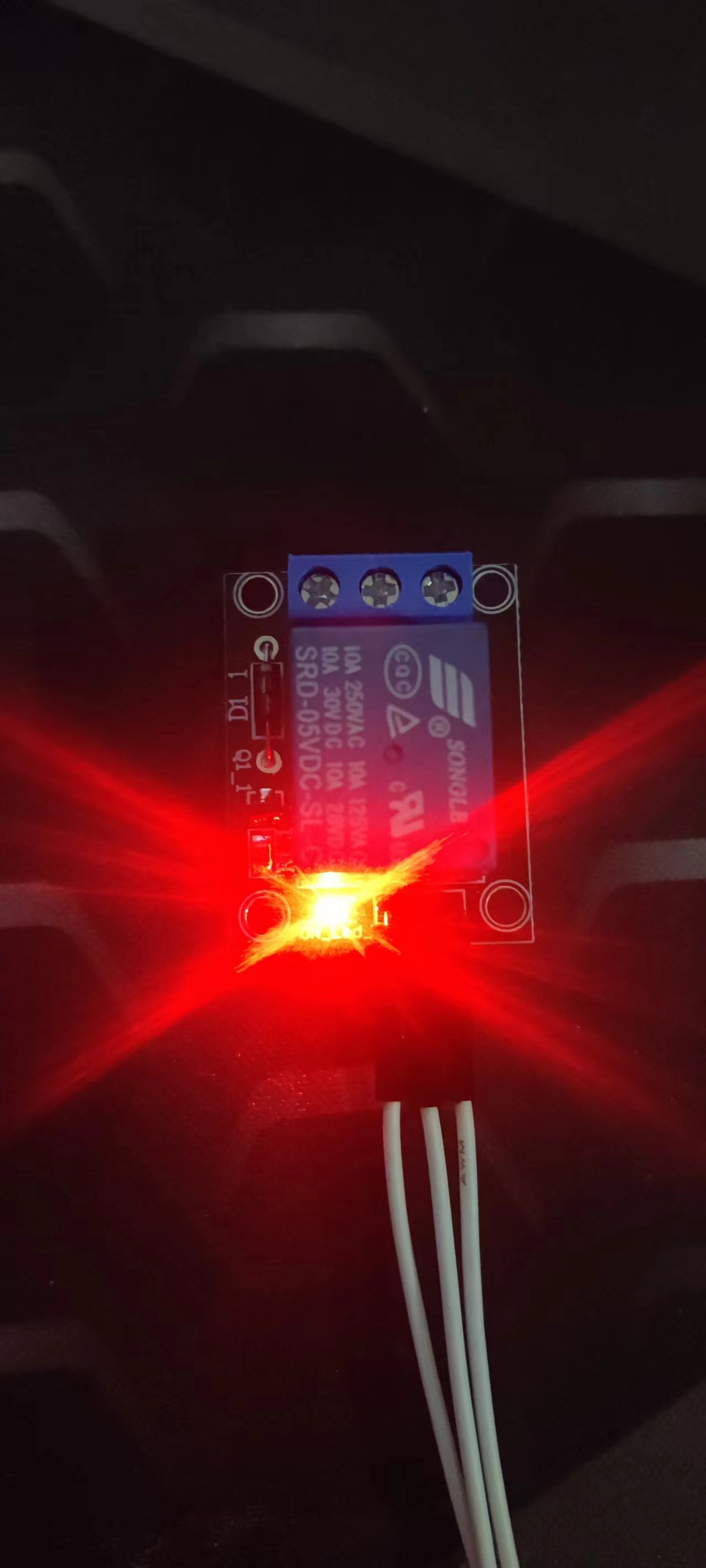

2、结果：
