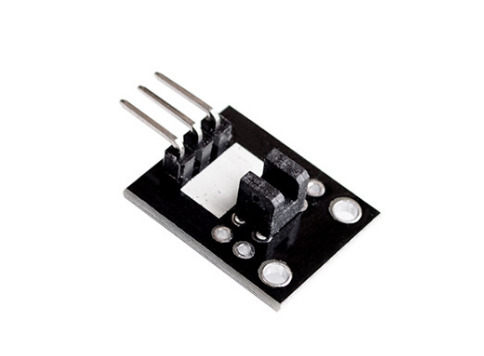

一、元器件介绍

  光断续器又称为穿透型光电感应器，光遮断器，光电断续器，光电遮断器，也就是将发光组件与受光组件面对面排列并设置于同一封装内，利用检测物体通过时会遮光的原理便得以实现检测功能。ROHM将此种穿透型光电感应器称为断续器。
发光组件采用高输出功率及使用寿命长的GaAs红外线发光二极管而受光组件则主要采用单只光电三极管或殊电IC。

1、针脚用途

编号	名称	功能
1	GND	电源地
2	+5V	电源正
3	S	信号脚；倾斜时输出低电平

二、示例代码

1、代码：

元器件的针脚	ESP32模块的针脚
GND;供电脚-	GND
+5V;供电脚+	+5V
S;信号脚	IO16



 #region KY-010光遮断传感器
 KyxxxHelper ky010 = new KyxxxHelper(16);
 while (true)
 {
     Debug.WriteLine($"KY-010光遮断传感器：" + (ky010.IsVibrated() ? "检测到光遮断" : "未检测到光遮断"));
     Thread.Sleep(1000);
 }
 #endregion KY-010光遮断传感器

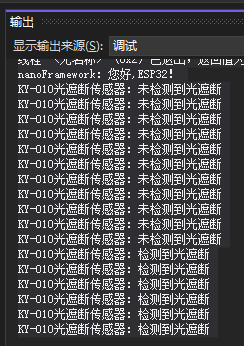

2、结果：
