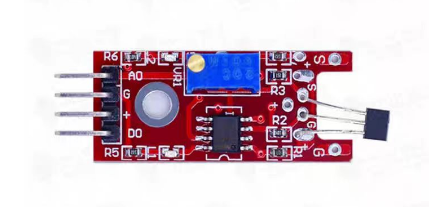

一、元器件介绍

主要芯片:LM393、3144霍尔传感器磁感应探头；当线性霍尔磁力传感器感测到有按键信号时，LED亮,反之则灭。

1、针脚用途

编号	名称	功能
1	AO	模拟量输出
2	G	电源地
3	+	电源正
4	DO	开关量输出，检测到磁性时输出高电压，低于阀值时输出低电平

二、示例代码

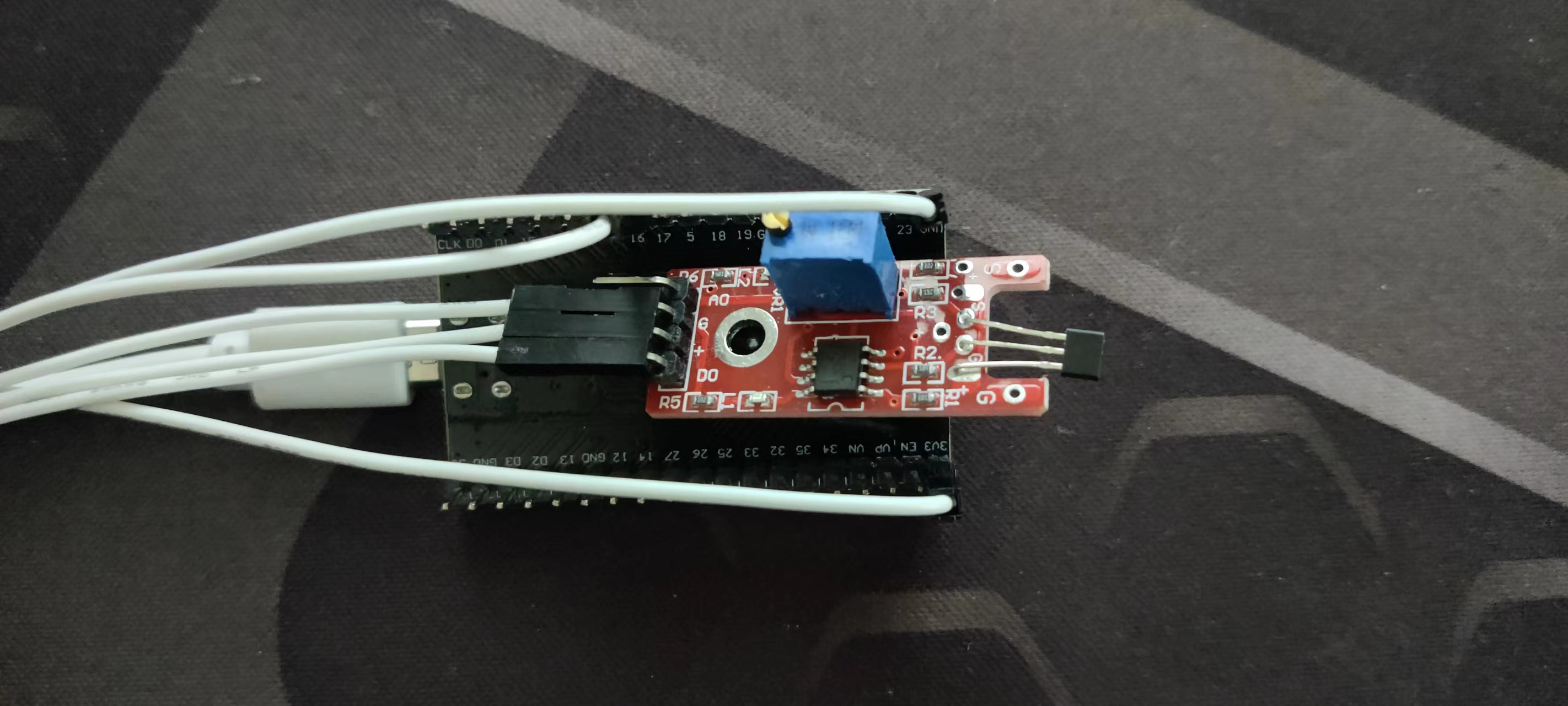

1、代码：

元器件的针脚	ESP32模块的针脚
AO;声音模拟量输出	-
G;电源负	GND
+;电源正	3V3
DO;开关量输出	IO16

 #region KY-024线性霍尔传感器
 KyxxxHelper ky024 = new KyxxxHelper(16);
 while (true)
 {
     Debug.WriteLine($"KY-024线性霍尔传感器：" + (ky024.IsVibrated() ? "检测到磁性" : "未检测到磁性"));
     Thread.Sleep(1000);
 }
 #endregion KY-024线性霍尔传感器

2、结果：
