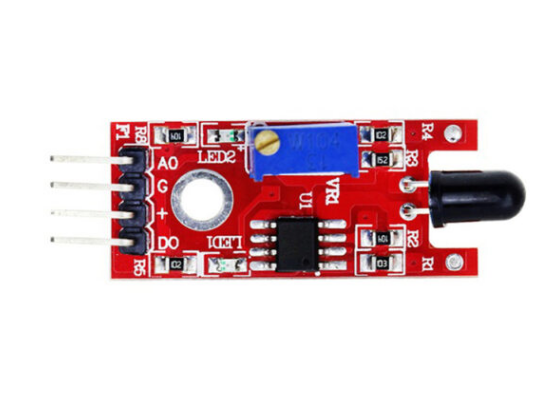

一、元器件介绍

  用于短距离火灾探测，可用于监视项目或作为安全预防措施来切断/打开设备。可以检测火焰或者波长在760nm～1100nm范围内的火焰光源；探测角度 60 度左右，对火焰光谱特别灵敏。使用宽电压 LM393 比较器，模拟量输出（A0）：实时输出电压信号0～1023（适合高精度的场合）

1、针脚用途

编号	名称	功能
1	AO	模拟量输出
2	G	电源地
3	+	电源正
4	DO	开关量输出，火焰大于某个值时输出高电压，低于阀值时输出低电平

二、示例代码

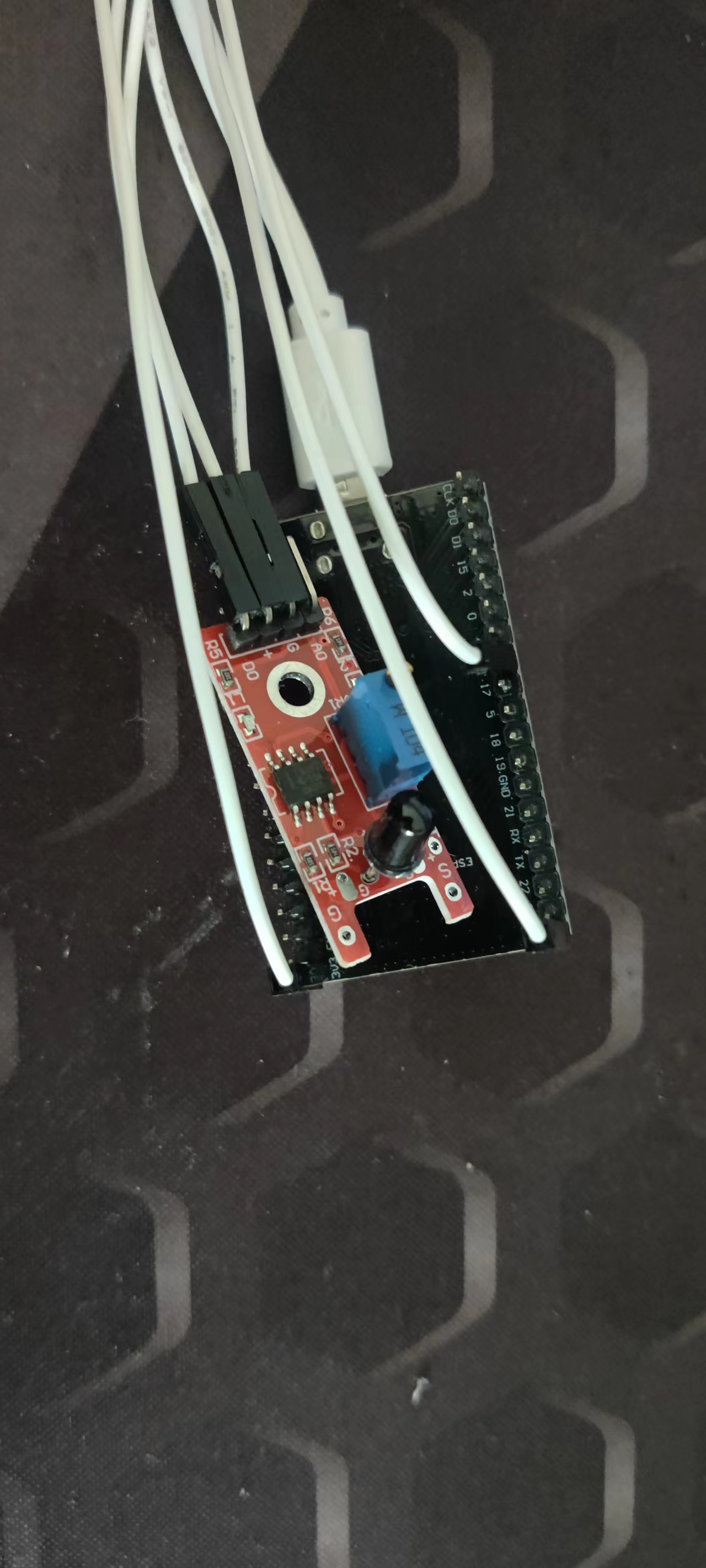

1、代码：

元器件的针脚	ESP32模块的针脚
AO;声音模拟量输出	-
G;电源负	GND
+;电源正	3V3
DO;开关量输出	IO16

 #region KY-026火焰检查传感器
 KyxxxHelper ky026 = new KyxxxHelper(16);
 while (true)
 {
     Debug.WriteLine($"火焰检查传感器：" + (ky026.IsVibrated() ? "检测到火焰" : "未检测到火焰"));
     Thread.Sleep(1000);
 }
 #endregion KY-026火焰检查传感器

2、结果：
