一、元器件介绍

  KY-020 倾斜开关模块由一个10kΩ电阻器和一个具有双向导电性的金属球开关组成，该开关根据倾斜程度来打开/关闭电路。它不测量倾斜角。当电路向侧面倾斜时，只要以足够的力和倾斜度移动电路，即可激活内部的球开关，从而使电路闭合（稳定后电路断开）。以输出低电平电压信号。可使用数字信号接收。

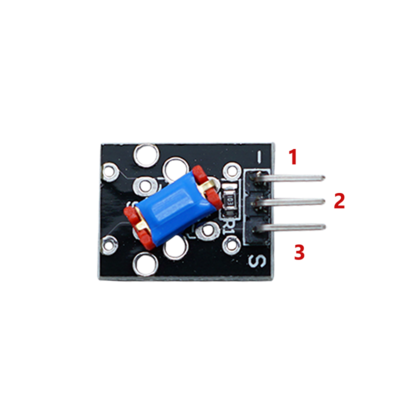

1、针脚用途

编号	名称	功能
1	GND	电源地
2	+5V	电源正
3	S	信号脚；倾斜时输出低电平

二、示例代码

1、代码：

元器件的针脚	ESP32模块的针脚
GND;供电脚-	GND
+5V;供电脚+	+5V
S;信号脚	IO16

  #region Ky-020 倾斜开关
  Ky020Helper ky020 = new Ky020Helper(16);  // 数据针脚 16
  while (true)
  {
      Debug.WriteLine($"KY-020倾斜开关：" + (ky020.IsIncline() ? "倾斜中" : "未倾斜"));
      Thread.Sleep(1000);
  }
  #endregion Ky-020 倾斜开关

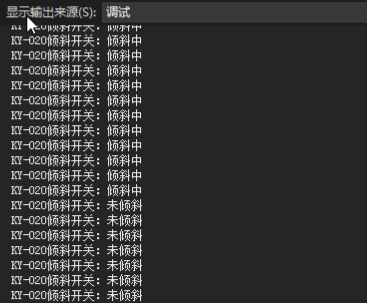

2、结果：
