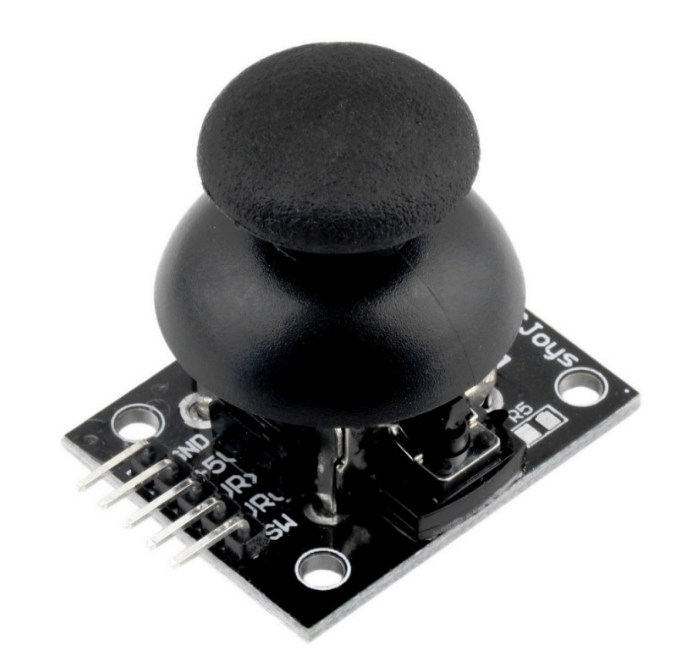

一、元器件介绍

1、针脚用途

编号	名称	功能
1	GND	电源地
2	+5V	电源正
3	VRx	X轴
4	VRy	Y轴
5	SW	Z轴下按

二、示例代码

1、代码：

元器件的针脚	ESP32模块的针脚
GND;电源地	GND
+5V;电源正	3.3V
VRx;X轴	IO32
VRy;Y轴	IO35
SW;Z轴下按	IO

  #region PS2摇杆
  PS2JoystickHelper p2sJ = new PS2JoystickHelper(4, 7);  // X 32(adc1_4),Y 35(adc1_7)
  while (true)
  {
      var data =p2sJ.GetAllValue_XY();
      var data_Z = p2sJ.GetValue_Z();
      Debug.WriteLine("Z轴状态：" + data_Z.ToString());

      // 处理...

      Thread.Sleep(500);
  }
  #endregion PS2摇杆

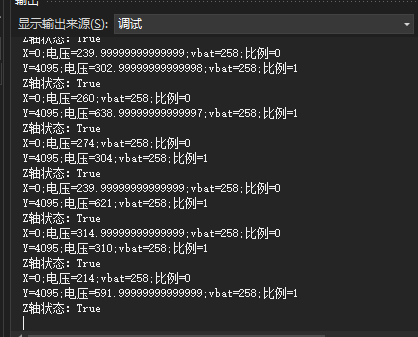

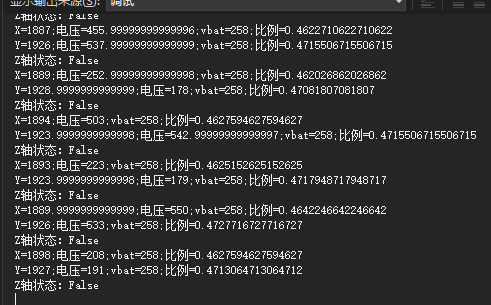

2、结果：
