一、元器件介绍

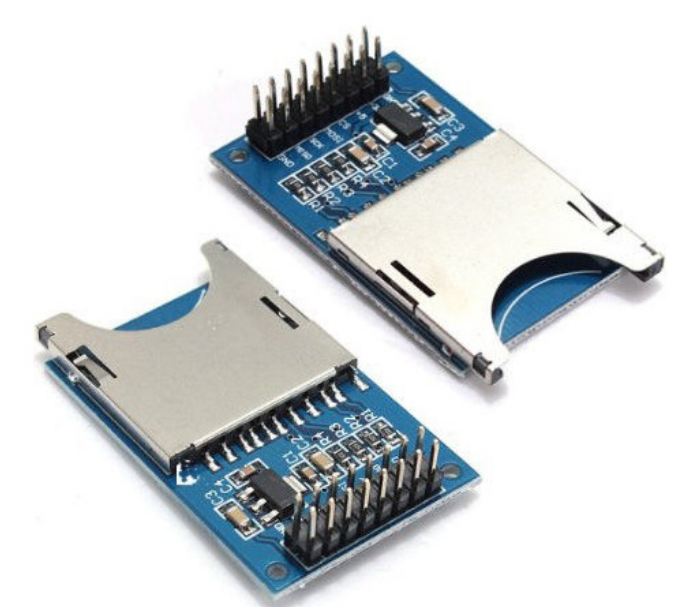

  SD卡读写模块SPI接口：此SD卡模块采用弹出式SD卡座，引脚用排针引出，双排针接口方式方便接线，并且兼容5V，3.3V两种电平的主控，可以非常方便的与Arduino，STM32，MSP430或者8051等单片机连接进行SD卡读写。支持3.3、5V两种供电电压。

1、针脚用途

模块引脚	引脚说明
GND	电源地
3.3V	电源正(3.3V)
5V	电源正(5V)
CS	片选控制信号（低电平使能）
MISO(DO)	SPI总线MISO 主入从出
SCK	SPI总线时钟信号
MOSI(DI)	SPI总线MOSI 主出从入
GND	电源地

二、示例代码

1、代码：

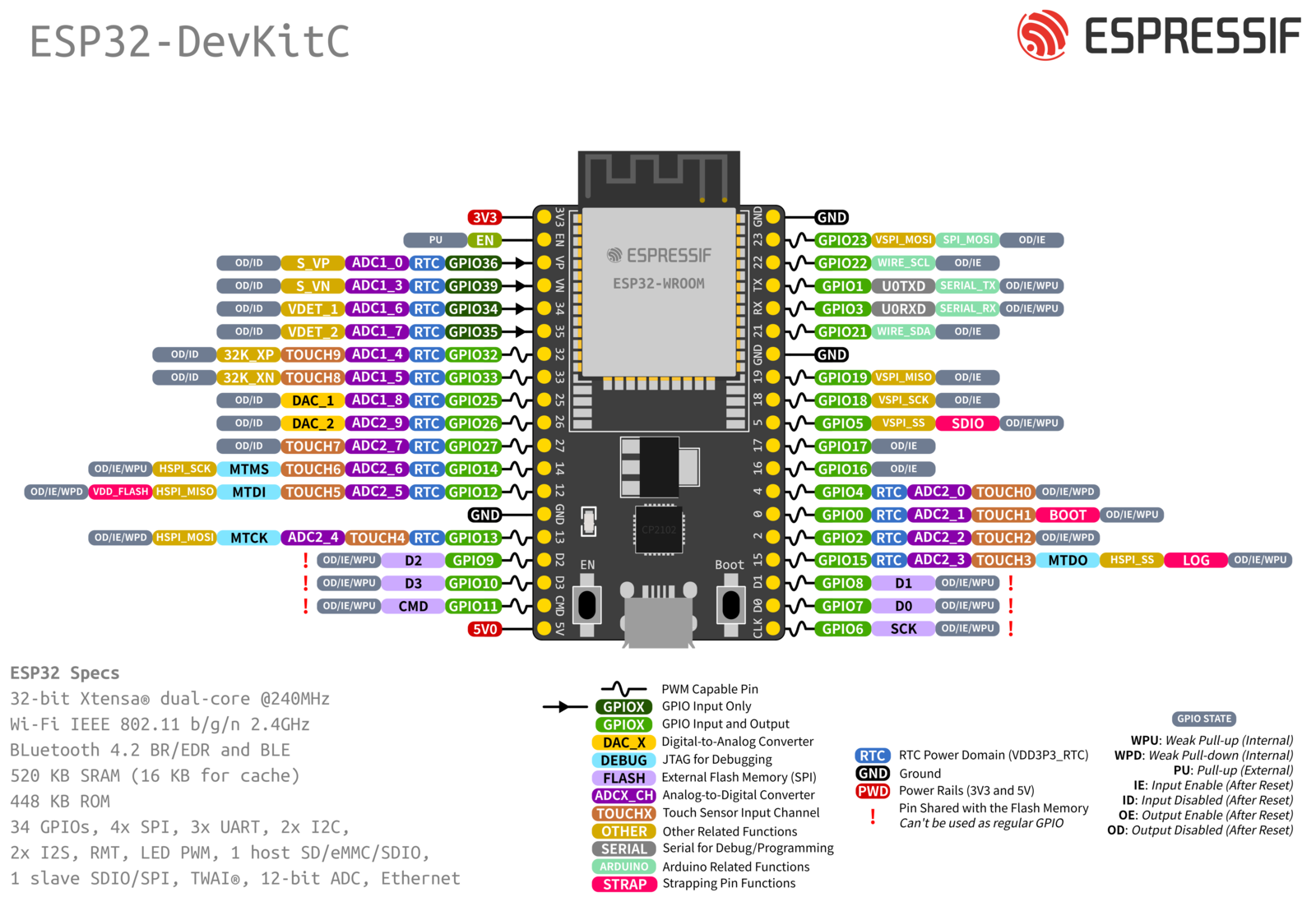

元器件的针脚	ESP32-DevKitC-V4模块的针脚
GND;供电脚-	GND
3v3;供电脚+	3v3
CS	GPIO5(SDIO)
MOSI	GPIO23(MOSI)
SCK	GPIO18(CLK)
MISO	GPIO19(MISO)

  SDCardHelper.Init(1, 23);
  SDCardHelper.MountMyCard();
  try
  {
      FileIOHelper.CreateFile("D:\\dd.txt");
  }
  catch { }

2、结果：

未完（缺一张存储小点的SD卡，后补）
