一、元器件介绍

  

  土壤湿度传感器TRSD-A1通过电位器调节土壤湿度控制阀值，可以自动对菜园、花园自动浇水、家庭花盆土壤湿度的控制、各种电子比赛、电子积木、arduino设计等。

1、针脚用途

编号 名称 功能
1 AO 模拟输出
2 DO 数字输出
3 GND 电源地
4 VCC 电源正

2、电气参数

  •  工作电压: 3.3 ~ 5v
  •  PCB尺寸：3.2cm * 1.4m
  •  比较器芯片：LM393

二、示例代码

1、代码：

元器件的针脚 ESP32模块的针脚
AO;模拟输出 IO32(AO/DO二选一)
DO;数字输出 IO32(AO/DO二选一)
GND;电源地 GND
VCC;电源正 3.3V
  #region 土壤湿度检测传感器
  SoilWaterSensorHelper soilWaterSensor1 = new SoilWaterSensorHelper(4);  // X 32(adc1_4)
  while (true)
  {
      AdcData adc1 = soilWaterSensor1.GetAllValue();
      // 处理...

      Thread.Sleep(500);
  }
  #endregion 土壤湿度检测传感器

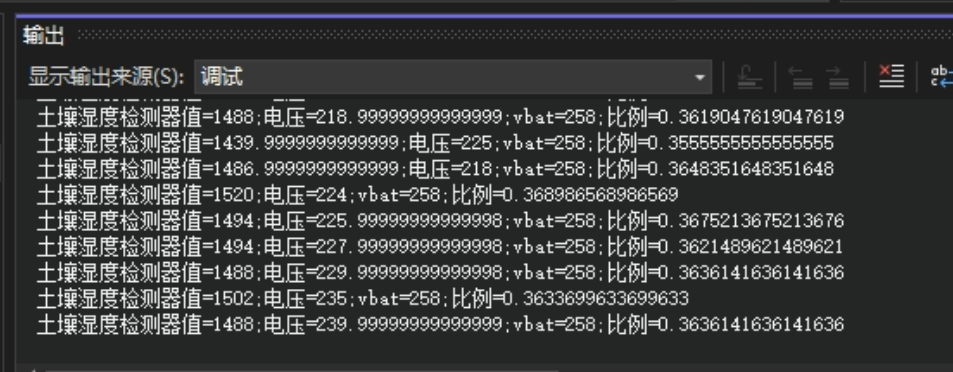

2、结果：
