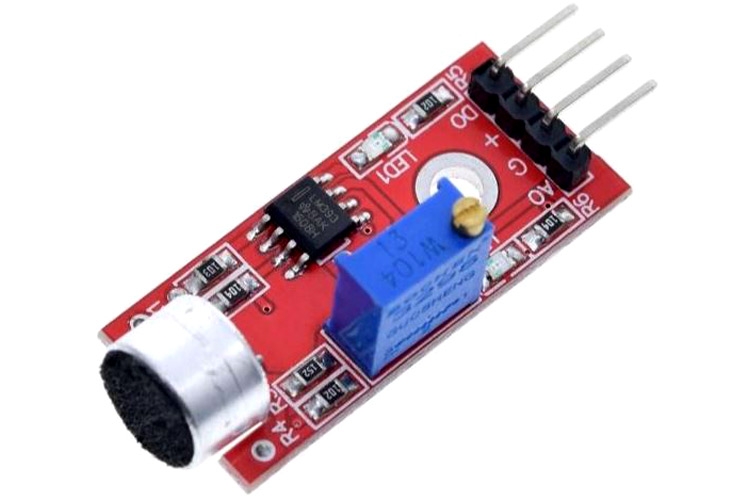

一、元器件介绍

1、针脚用途

编号	名称	功能
1	AO	声音模拟量输出
2	G	电源地
3	+	电源正
4	DO	开关量输出，声音大于某个值时输出高电压，低于阀值时输出低电平

2、电气参数

• +：电源正极；
• G：电源负极；
• AO：模拟量输出，声音越大，输出电压值越大■D0:开关量输出，声音信号大于阈值，输出高电平低于阈值输出低电平量；
• L1：电源指示灯；
• L2：开关量输出指示灯，输出高电平灯亮；
• 电位器：调节声音阈值；

3、元器件原理

• 有A0模拟量输出，实时输出麦克风的电压信号；
• 有D0开关量输出，当声音强度到达某个阀值时，输出高低电平信号，阀值灵敏度可以通过电位器调节；

二、示例代码

元器件的针脚	ESP32模块的针脚
AO;声音模拟量输出	IO33
G;电源负	GND
+;电源正	3V3
DO;开关量输出，声音大于某个值时输出高电压，低于阀值时输出低电平	IO15

1、代码：

2、结果：

未完
