一、认识发光二极管

  （1）正极：脚长，极头粗；

  （2）负极：脚短，极头细；

二、示例代码

LED的针脚	ESP32模块的针脚
正极脚	IO16
负极脚	GND

1、常亮

（1）代码：

public static void Main()
{
    #region 单色灯点灯 IO16 GND
    LightingHelper.LED_KeepOn(PinValue.High,16);  // 1、点灯；IO16 GND
    //LightingHelper.LED_ButtonControl(0, 16);  // 2、boot键控制灯开关；Gpio.IO00 ;Gpio.IO16
    //LightingHelper.LED_Breathe(16,4000,80);  // 3、呼吸灯；IO16 GND;频率4000；每次变化的间隔80ms
    #endregion 单色灯点灯 IO16 GND
}

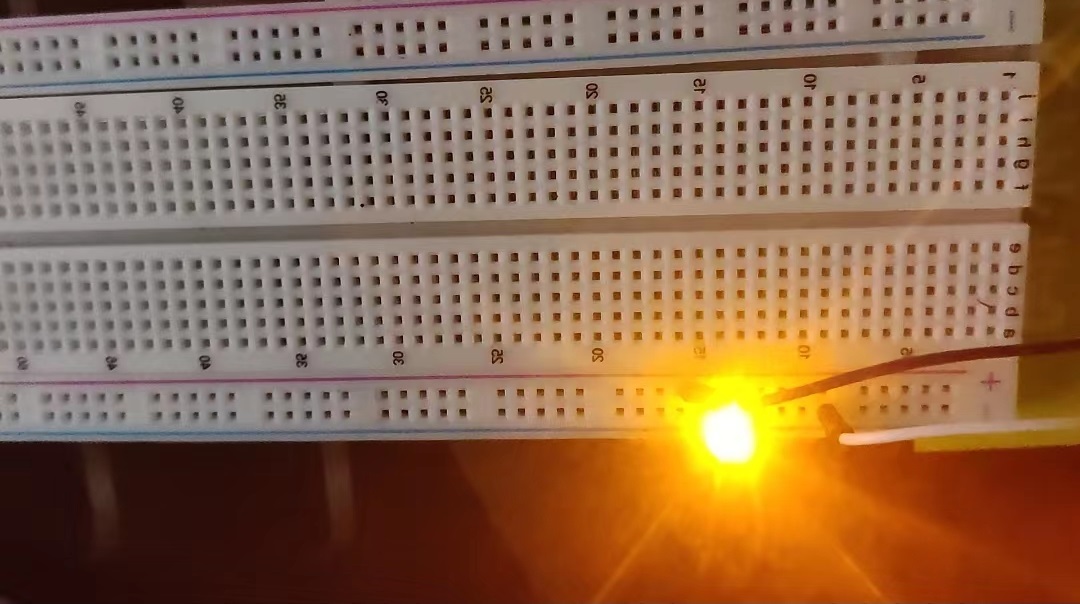

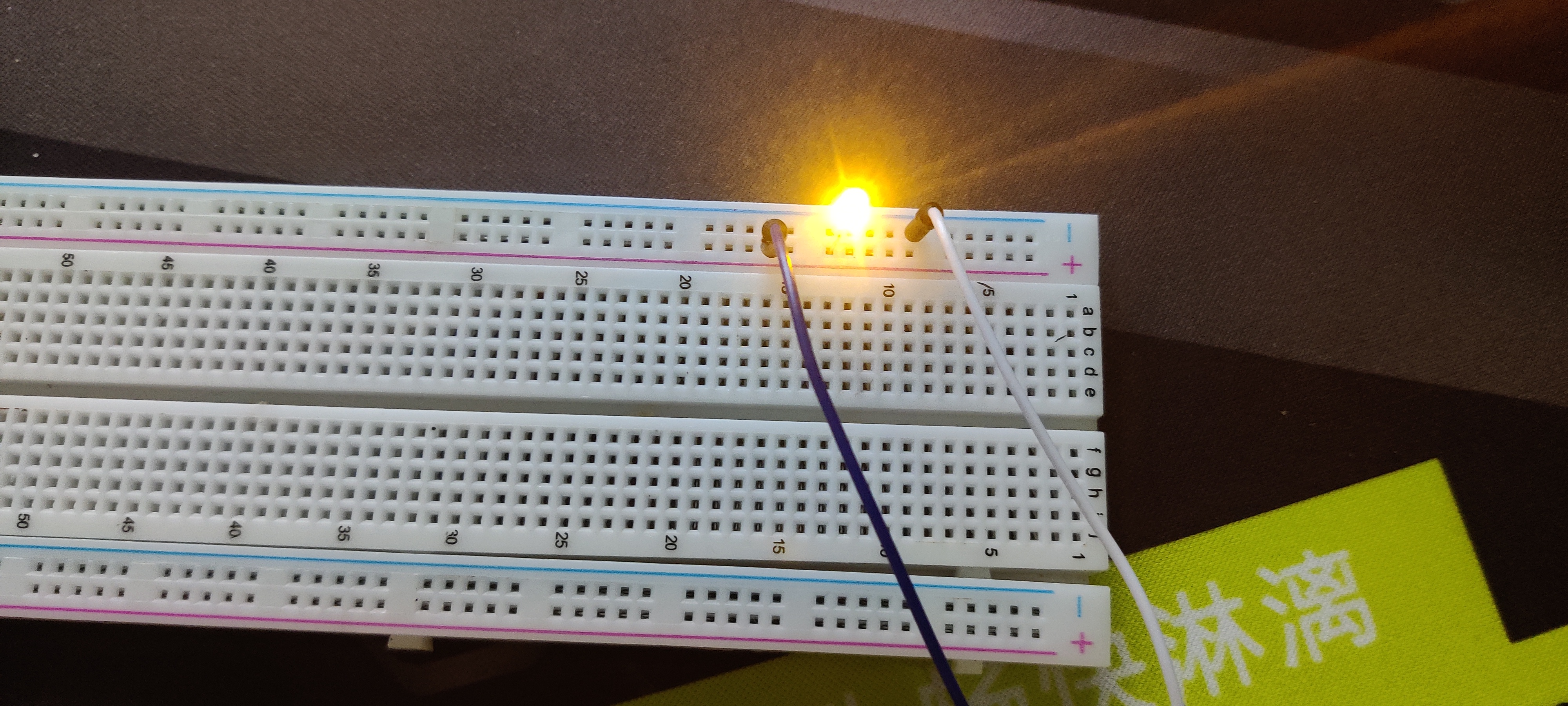

（2）结果：



2、Boot按钮控制灯

（1）代码：

public static void Main()
{
    #region 单色灯点灯 IO16 GND
    //LightingHelper.LED_KeepOn(PinValue.High,16);  // 1、点灯；IO16 GND
    LightingHelper.LED_ButtonControl(0, 16);  // 2、boot键控制灯开关；Gpio.IO00 ;Gpio.IO16
    //LightingHelper.LED_Breathe(16,4000,80);  // 3、呼吸灯；IO16 GND;频率4000；每次变化的间隔80ms
    #endregion 单色灯点灯 IO16 GND
}

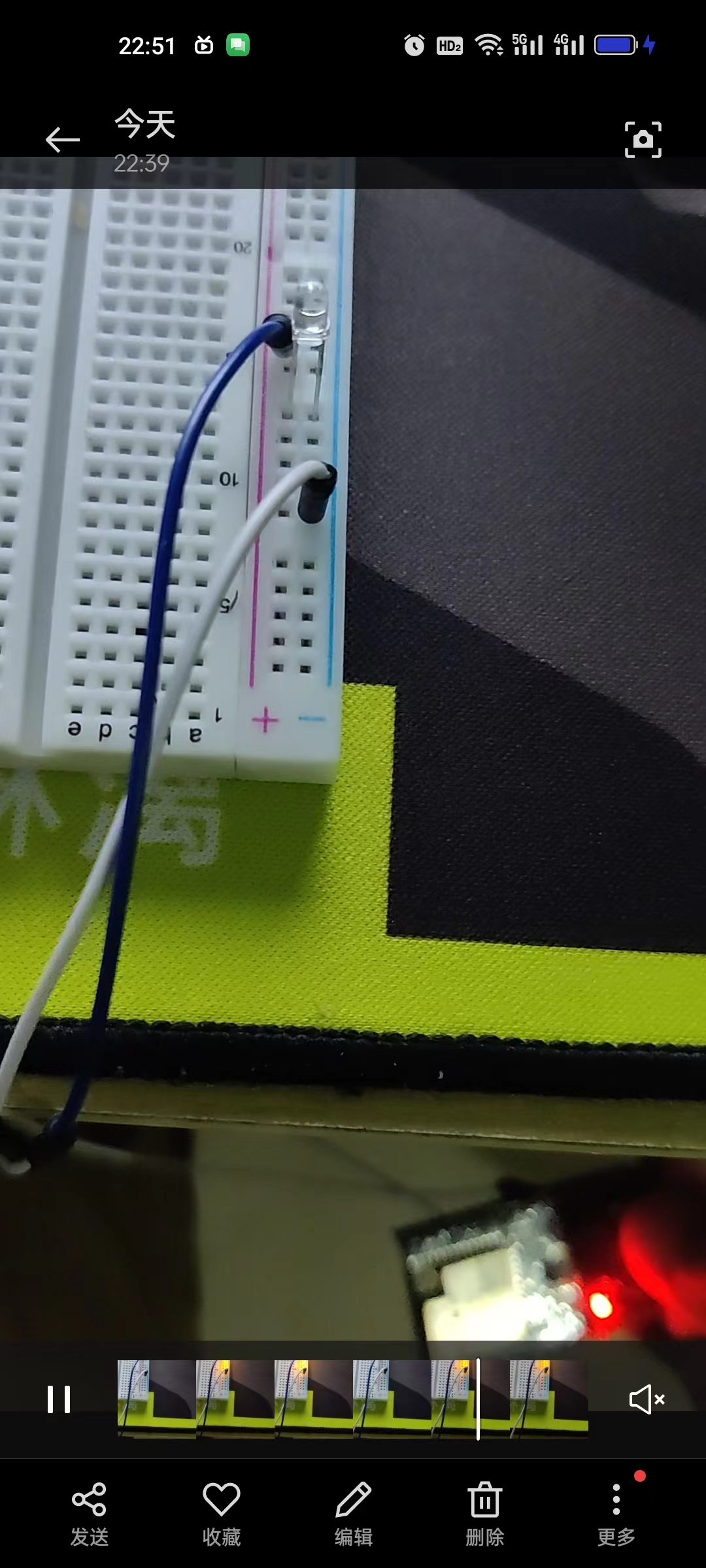

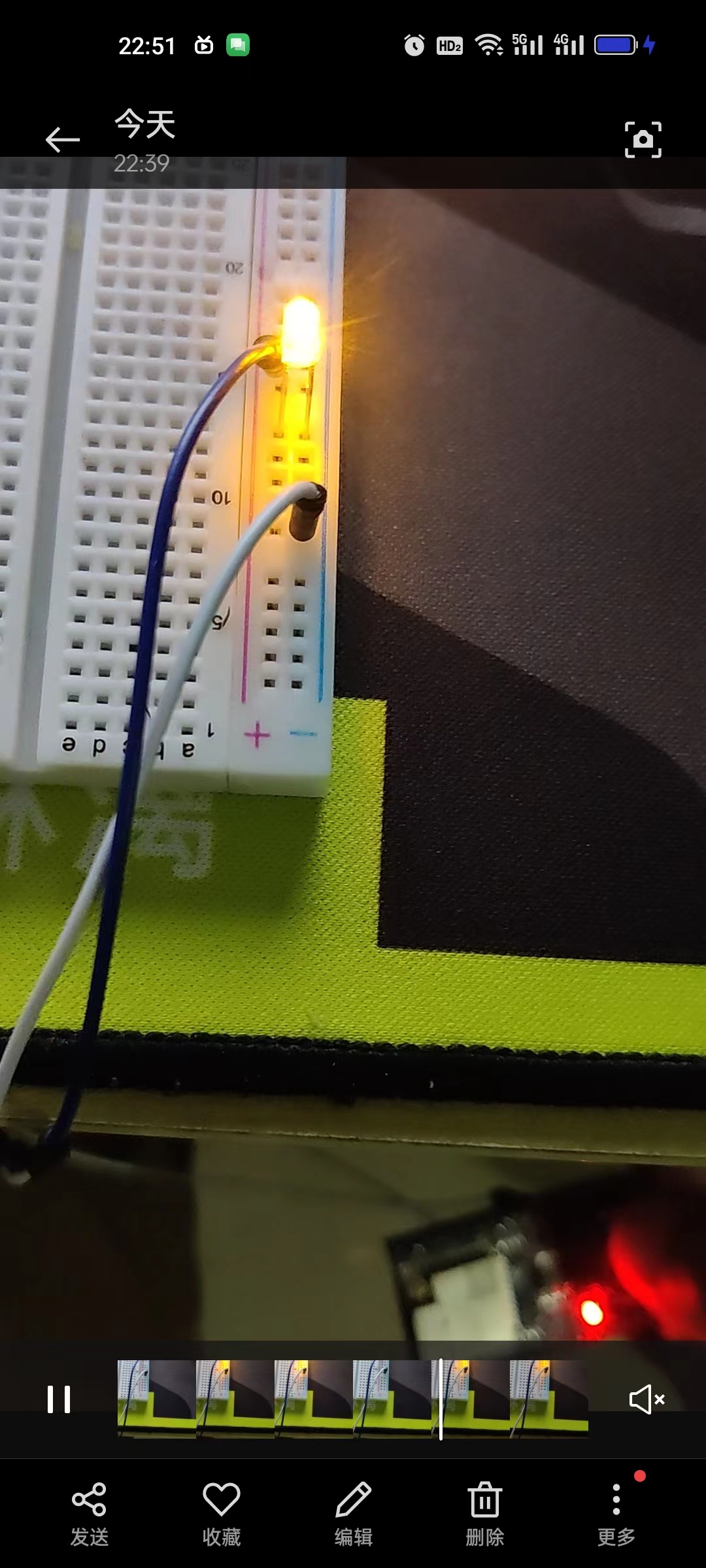

（2）结果：

3、呼吸灯

（1）代码：

public static void Main()
{
    #region 单色灯点灯 IO16 GND
    //LightingHelper.LED_KeepOn(PinValue.High,16);  // 1、点灯；IO16 GND
    //LightingHelper.LED_ButtonControl(0, 16);  // 2、boot键控制灯开关；Gpio.IO00 ;Gpio.IO16
    LightingHelper.LED_Breathe(16,4000,80);  // 3、呼吸灯；IO16 GND;频率4000；每次变化的间隔80ms
    #endregion 单色灯点灯 IO16 GND
}

（2）结果（见视频）：
