博图V16安装教程-网摘

网摘一

原文网址：https://zhuanlan.zhihu.com/p/304315391，备份如下：

Siemens Simatic TIA Portal V16简称博途V16，是一款由西门子于2019年12月3日推出的一款自动化编程软件。

一、硬件要求

安装 STEP 7 Basic / Professional V16 的计算机推荐满足以下需求:

处理器：Core i5-6440EQ 3.4 GHz 或者相当

内存： 16GB或者更多（对于大型项目，为32GB)

硬盘：SSD，配备至少50GB的存储空间

图形分辨率：最小 1920 x 1080

显示器：15.6" 宽屏显示 (1920 x 1080)

二、软件要求

STEP 7 Professional / Basic V16 可以安装于以下操作系统

Windows 7操作系统 （64位）、Windows 10操作系统（64位）、Windows Server(64位）

注意：1、带* 仅适用于基本版；

2、带** 需要安装V16 UPDATE 1；

3、安装 STEP 7 (TIA Portal) V16 需要管理员权限。

三、软件下载

下载方式1：官网

博途V16官网下载链接：https://support.industry.siemens.com/cs/cn/en/view/109772803直接把上面链接复制到浏览器，就可以进行下载了。

下载方式2：

四、安装准备

1、安装前退出杀毒软件

2、认识各个安装文件，以及安装说明

文件1是我们的安装包1，文件2是我们的安装包2，打卡文件如下图：

由上述图可知：

文件1是TIA_Portal_STEP7_Prof_Safety_WINCC_Prof_V16：西门子博途（TIA V16）软件

文件2是TIA_Portal_STEP7_Prof_Safety_WINCC_Adv_Unified_V16：西门子定义的全新一代SCADA（SCADA系统是以计算机为基础的生产过程控制与调度自动化系统，它可以对现场的运行设备进行监视和控制。）

安装博图V16时根据需求我们选择一种安装就可以了，一般安装文件1就可以了。

文件3是：Startdrive_Advanced_V16:驱动组态调试软件。文件4是：SIMATIC_WinCC_Panel_Images_V16：现有设备老版本镜像。在安装时文件3文件4根据自己需求安装（一般都还是需要安装的）。

而最后两个文件SIMATIC_PLCSIM_Advanced_V3以及SIMATIC_S7PLCSIM_V16这个两个都是仿真软件。两个仿真软件的区别：PLCSIM Advanced 可作为虚拟控制器对 S7-1500 或 ET 200SP CPU 的功能进行综合仿真在同一台PC上，和S7PLCSIM_V16相比只是支持更多的功能。一般只安装S7PLCSIM_V16就可以了，相对来说S7PLCSIM_V16较为常用，但SIMATIC_PLCSIM_Advanced_V3以及SIMATIC_S7PLCSIM_V16这个两个可同时安装。

五、软件安装：

本次安装教程是在虚拟机，系统版本如下图：

此Win10企业版在安装过程中非常顺利没有任何报错不需要安装任何插件。

安装步骤如下：

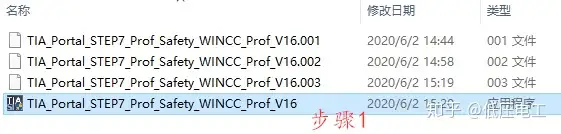

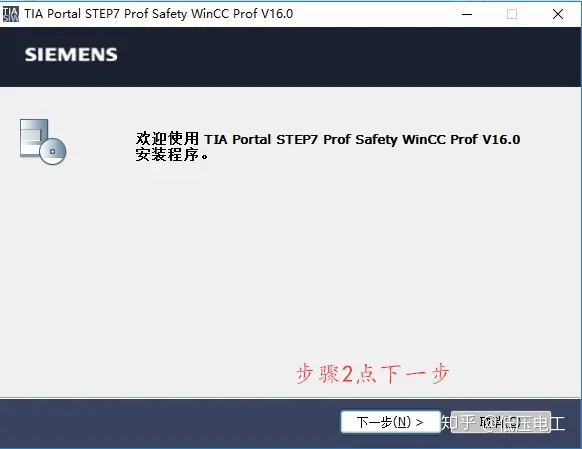

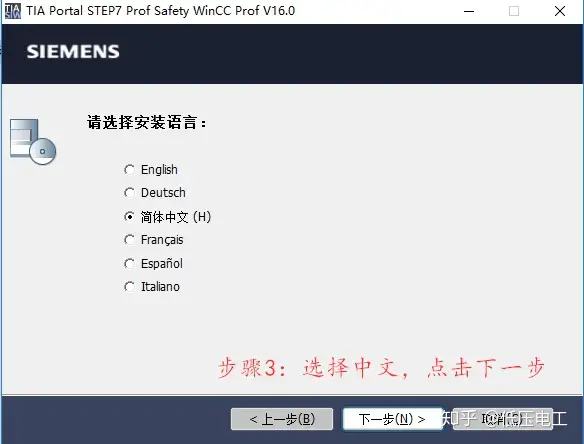

1、打开文件1，双击TIA_Portal_STEP7_Prof_Safety_WINCC_Prof_V16。

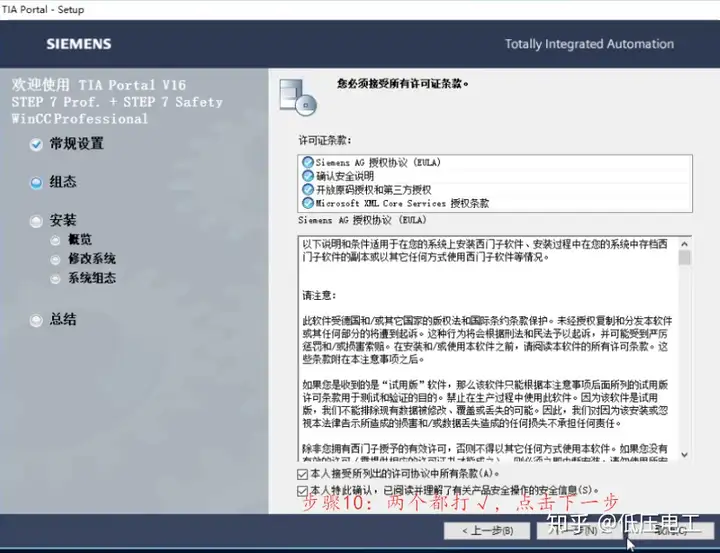

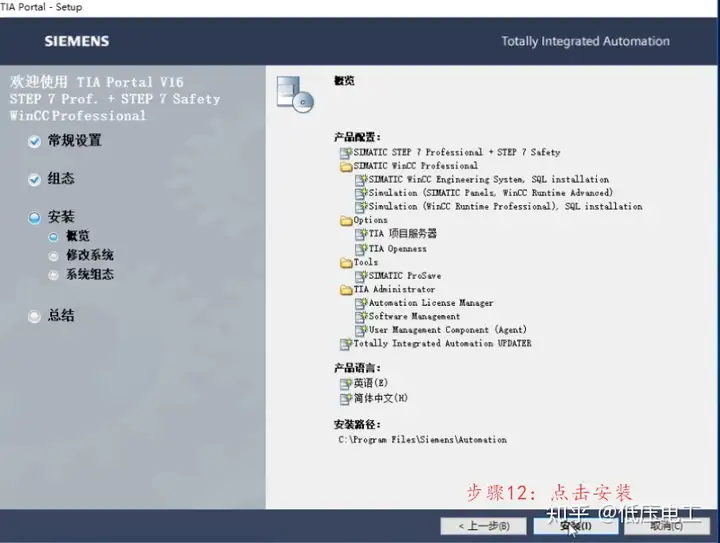

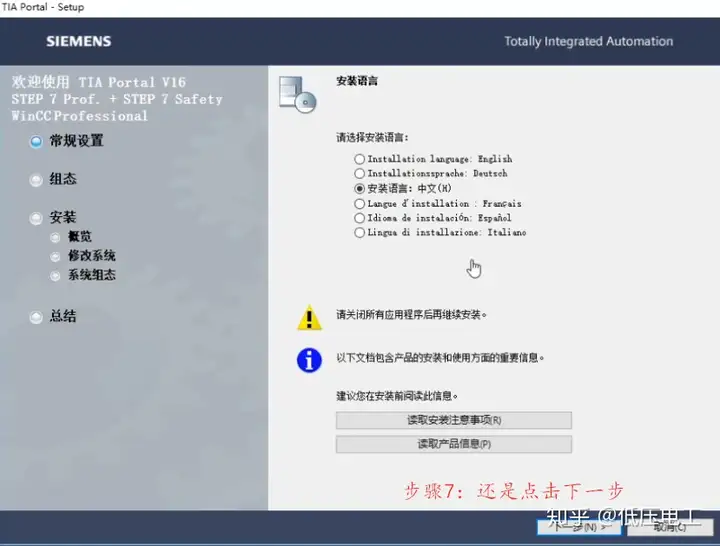

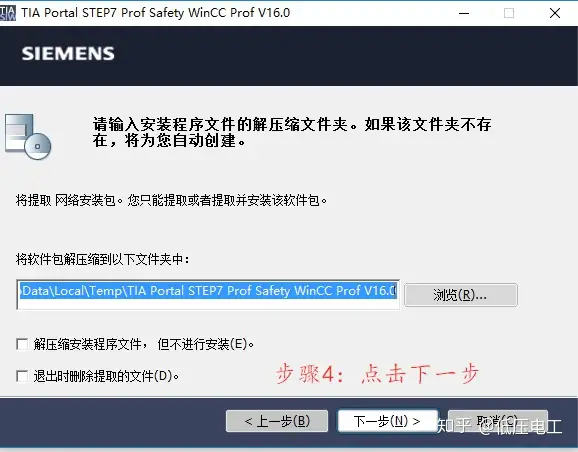

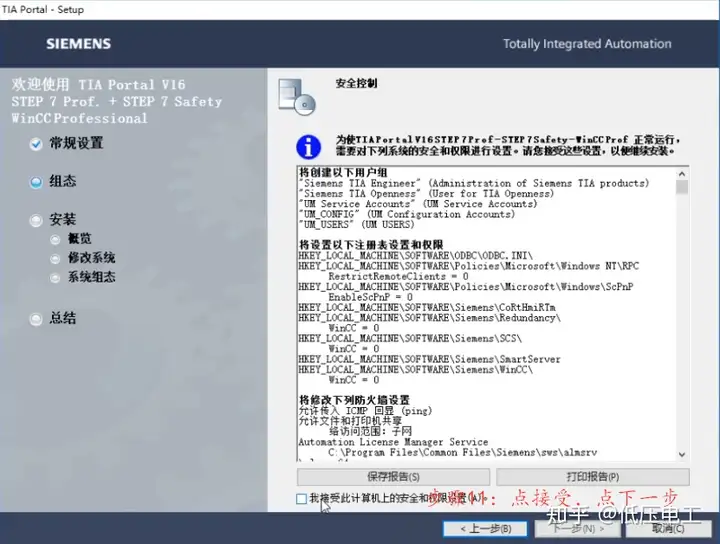

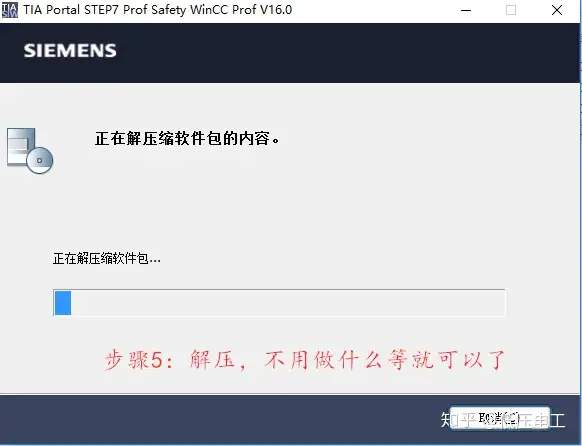

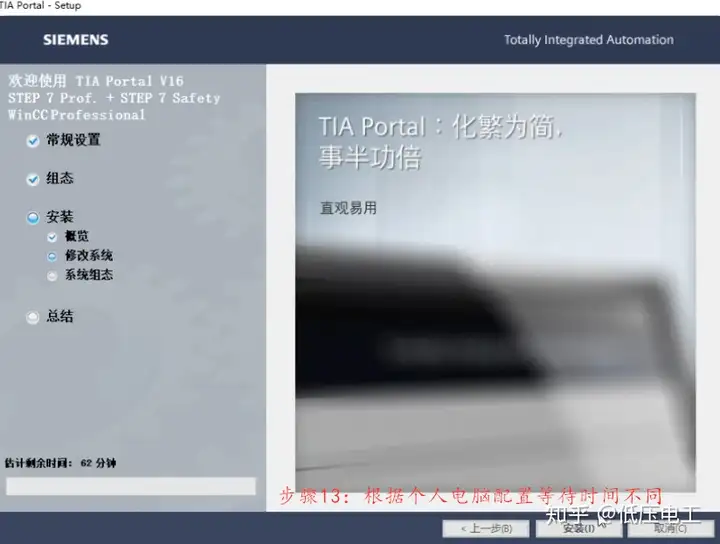

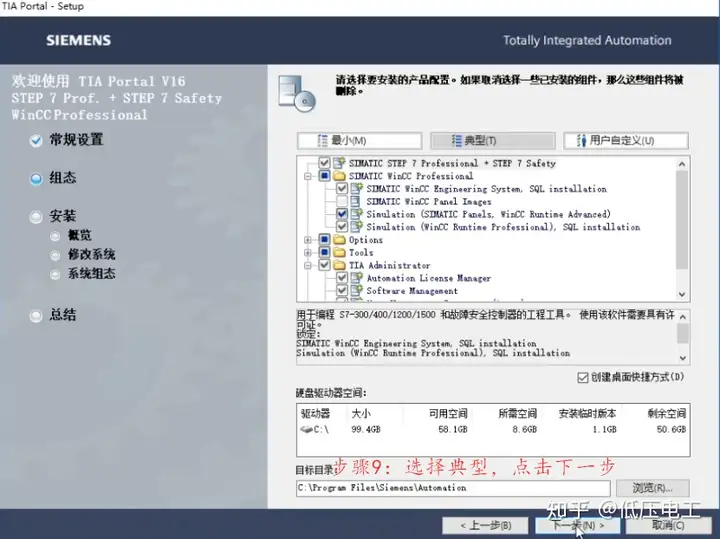

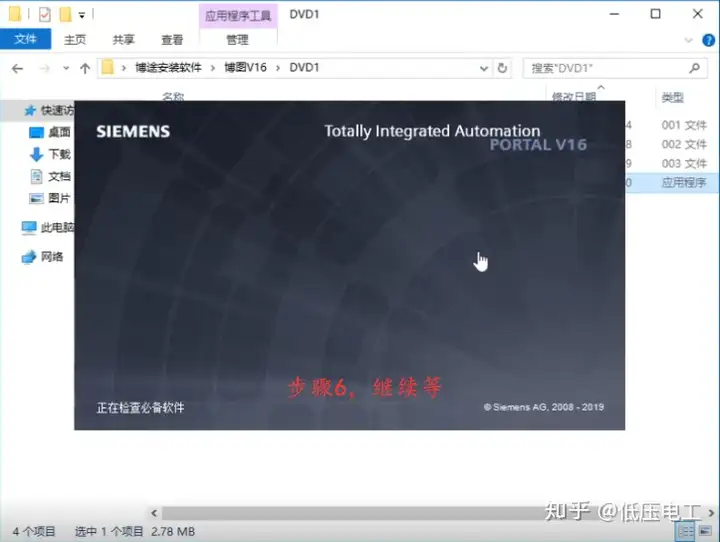

3、开始进行安装。

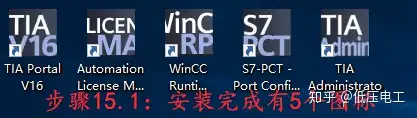

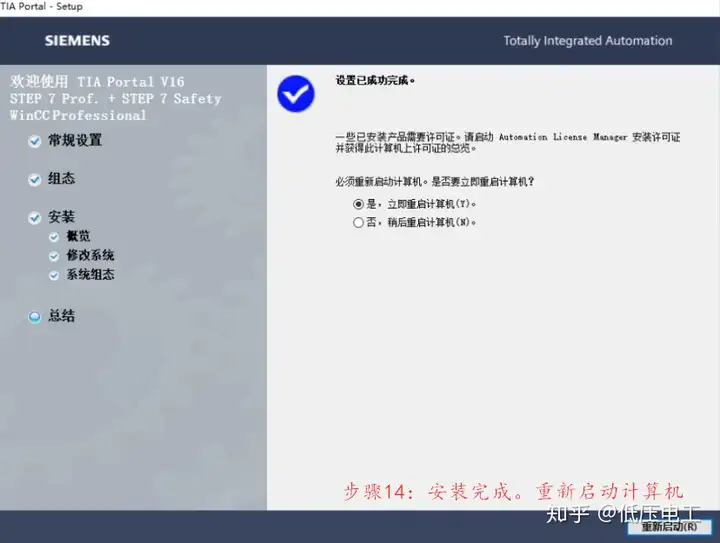

博图16安装完成。

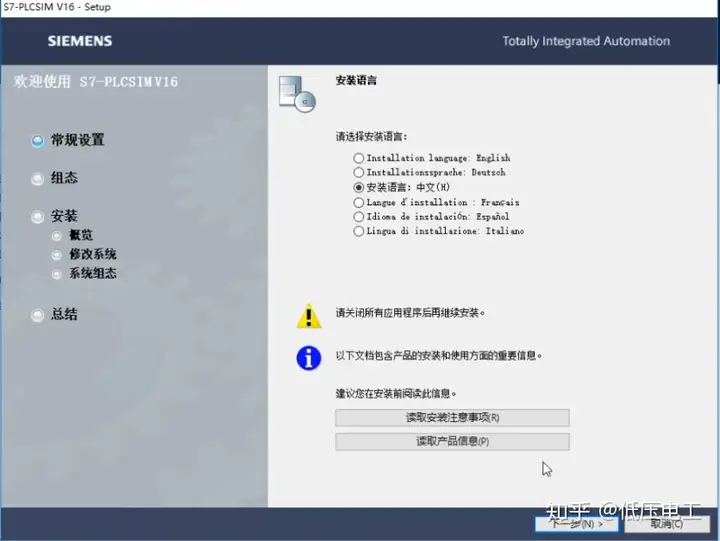

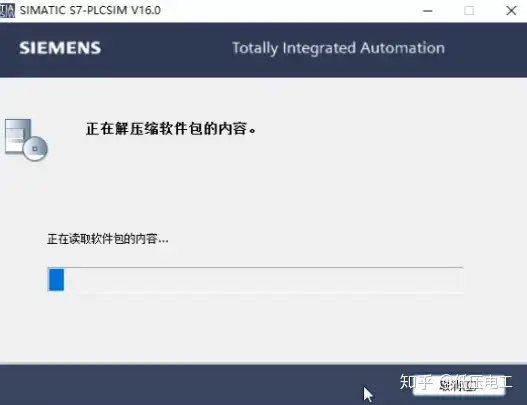

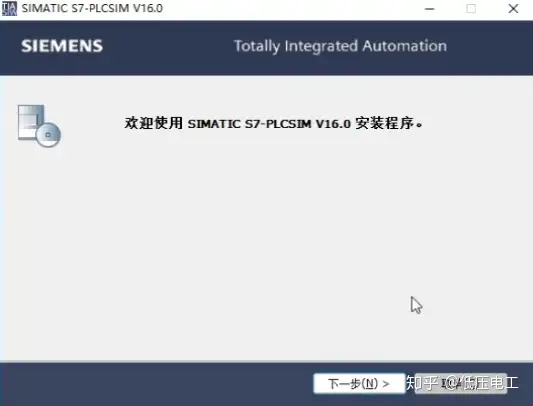

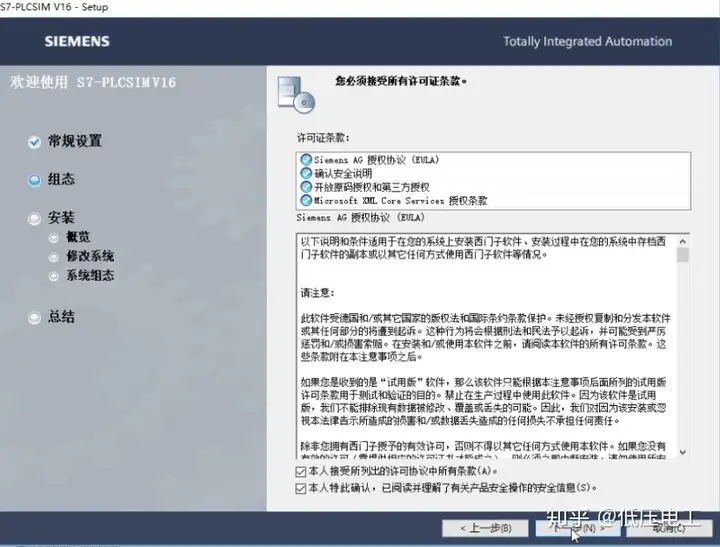

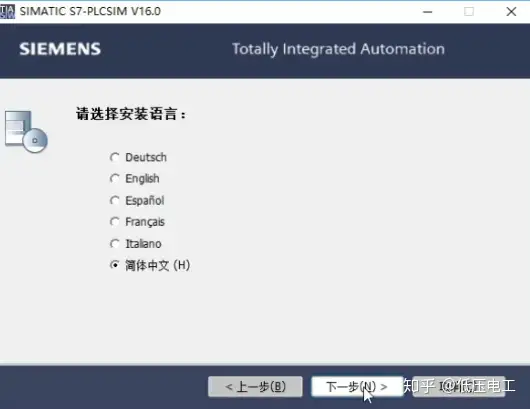

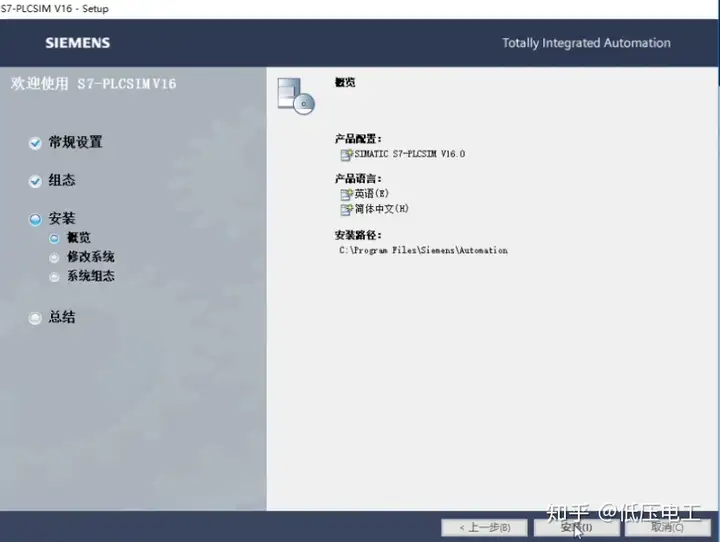

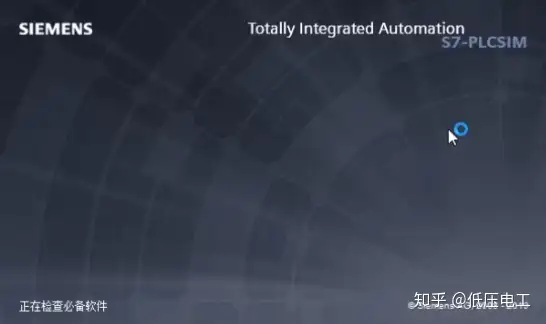

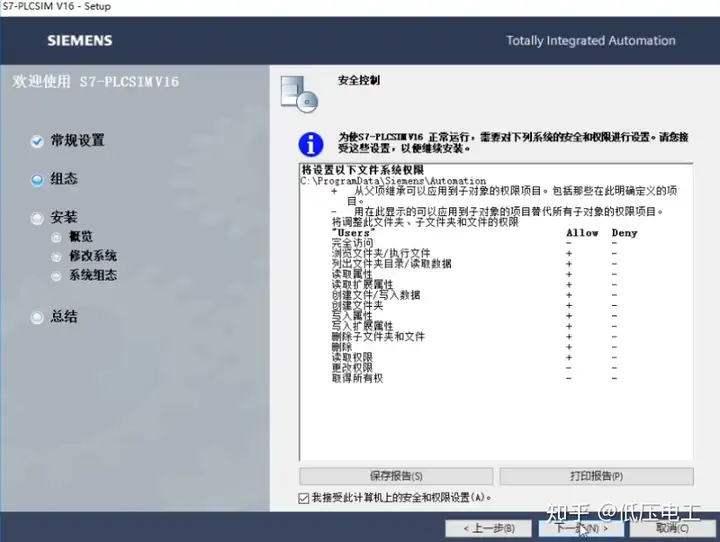

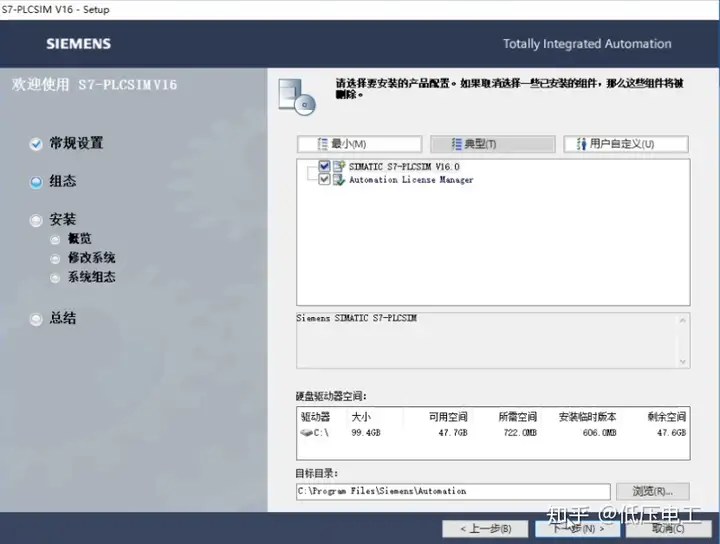

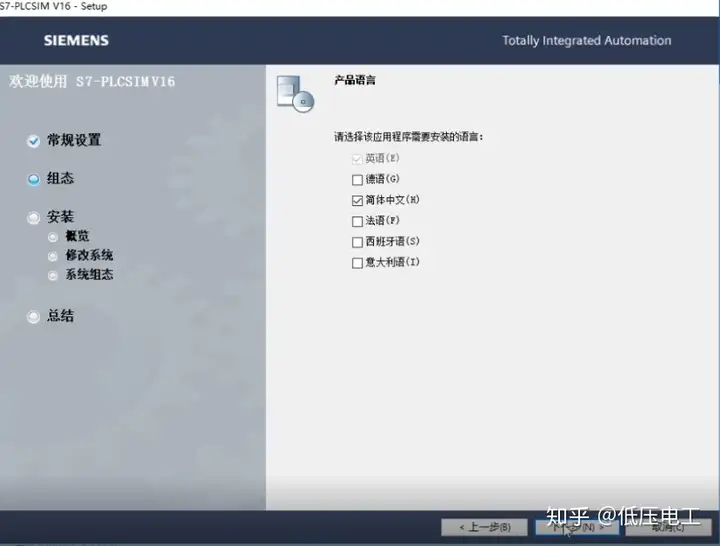

另外下面对仿真软件进行安装，相对来说比较简单。

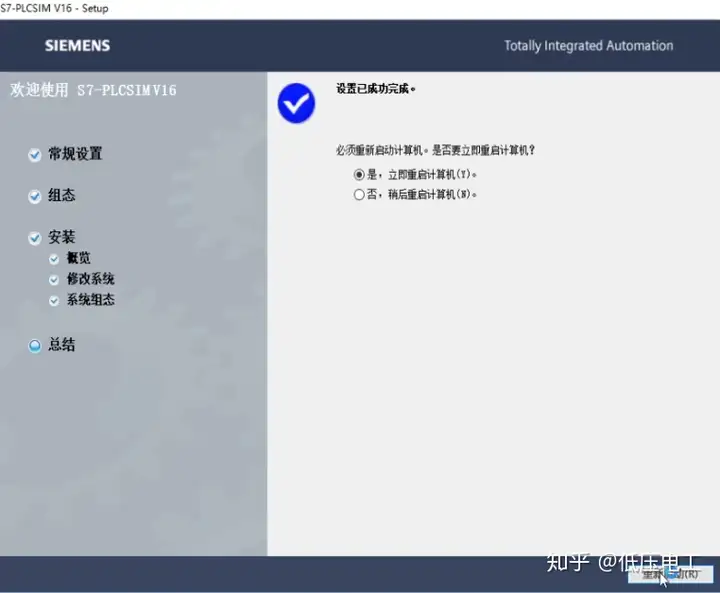

至此，仿真软件安装完成。另外文件3文件4一样的步骤就不赘述了，在所有软件安装完成后请及时对其授权。
