前言

本文章承接上文，上篇文章已介绍物美智能平台服务端环境的两种搭建方式，本篇文章将介绍下硬件端的开发环境配置和开发板介绍。

注：官方代码文档与平台可查看下面gitee链接
https://gitee.com/kerwincui/wumei-smart.git

环境IDE

开发工具：Arduino IDE
开发板：esp8266 core for arduino v3.0.2

esp8266开发板介绍

介绍图：

实物图：

本地环境安装Arduino IDE

1.下载并安装 Arduino IDE 软件

进入以下链接 https://share.weiyun.com/4zo2lDtU 下载软件

. 下载电脑系统对应的软件安装

2.下载并安装物联网开发板驱动

链接：https://pan.baidu.com/s/1acdc0dXdpR65J82FHH4y3A
提取码：whfv
1.下载此文件夹下的ch340 驱动，并安装

2.驱动成功后，将开发板连接电脑，会发现开发板电源灯亮起

3.驱动安装成功后进入电脑的设备管理器板子插上电脑可以看到

下载并安装 esp8266 开发板和库文件

方法一、
1.安装开发板和库
文件 > 首选项，附加开发板管理网址添加下面地址ESP8266 使用：
http://arduino.esp8266.com/stable/package_esp8266com_index.json

2.重启 Arduino，打开工具 > 开发板 > 开发板管理器搜索安装ESP8266(由于国内网络原因有可能会搜索不到）

测试开发板

一、点亮一颗LED灯

打开Arduino，将测试程序拷贝至IDE中

#define LED_PIN  2  //物联网开发板led连接在2号引脚

void setup() {
  pinMode(LED_PIN, OUTPUT);     //将IO设置为输出状态
}

// 循环执行
void loop() {
  digitalWrite(LED_PIN, HIGH);   //引脚输出高电平，将LED关闭
  delay(1000);                       // 延时1秒
  digitalWrite(LED_PIN, LOW);    //引脚输出低电平，将LED打开
  delay(1000);                       // 延时1秒
}

之后点击Arduino上的编译和烧录按钮，将代码烧录进开发板

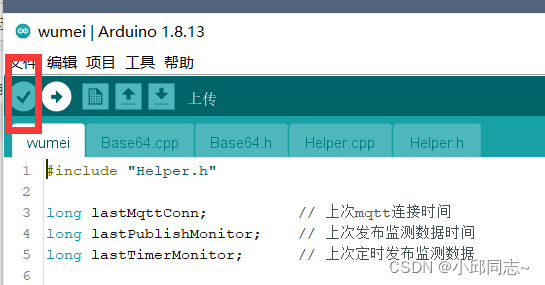

编译

烧录

之后可以看到开发板上的led灯每隔1秒交替闪烁

二、继电器控制

打开Arduino，将测试程序拷贝至IDE中

#define Realy_PIN  15  //物联网开发板led连接在15号引脚

void setup() {
  pinMode(Realy_PIN, OUTPUT);     //将IO设置为输出状态
  digitalWrite(Realy_PIN, LOW);    //引脚输出低电平默认关闭继电器
}

// 循环执行
void loop() {
  digitalWrite(Realy_PIN, HIGH);   //引脚输出高电平，继电器通电COM 和 NO导通 ，COM 和 NC 断开
  delay(10000);                       // 延时10秒
  digitalWrite(Realy_PIN, LOW);    //引脚输出低电平，继电器断开电源，即继电器恢复初始状态COM 和 NC导通 ，COM 和 NO断开
  delay(10000);                       // 延时10秒
}

编译并烧录，查看现象，会发现开发板上的继电器指示灯每隔10s变换一次。

（想要了解更多可查看物美智能官网：http://wumei.live/）
