LVS复习

LVS

LVS基本语法
- 安装软件：yum -y install ipvsadm
- 虚拟服务器集群
  - 添加虚拟服务器：ipvsadm -A -(t|u) VIP:端口 -s 算法
  - 修改虚拟服务器：ipvsadm -E -(t|u) VIP:端口 -s 算法
  - 删除虚拟服务器：ipvsadm -D -(t|u) VIP:端口
  - 查看规则：ipvsadm -Ln
- Real Server真实服务器
  - 添加真实服务器——ipvsadm -a VIP:端口 -r RIP:端口
  - 修改真实服务器——ipvsadm -e VIP:端口 -r RIP:端口
  - 删除真实服务器——ipvsadm -d VIP:端口 -r RIP:端口
- 选项注释
  - -A（add）添加、-E（edit）编辑、修改、-D（delete）删除
  - -t（tcp协议）、-u（udp协议）
  - -w（weight）权重
  - -L（list）查看、n（number）数字格式显示
  - 工作模式：-g（DR模式）、-m（NAT模式）、-i（隧道模式）
  - 算法：rr（轮询）、wrr（加权轮询）、lc（最少连接）、wlc（加权最少连接）
  - VIP（集群对外的虚拟IP地址，调度器对外的IP地址）
  - DIP（调度器连接后端真实服务器的IP地址）
  - RIP（后端真实服务器的IP地址）
LVS NAT案例

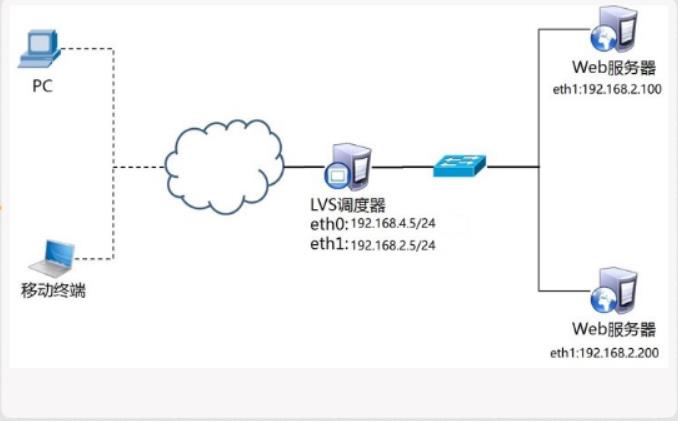

- 拓扑图
- 后端真实服务器操作（两台Web）
- 调度器操作
  - 配置IP（双IP地址，VIP和DIP）
  - 开启路由转发功能
    - echo "net.ipv4.ip_forward=1">>/etc/sysctl.conf(永久配置)
    - sysctl -p（刷新配置）
- 配置LVS集群规则
  - yum -y install ipvsadm
  - ipvsadm -A -t 192.168.4.5:80 -s wrr
  - ipvsadm -A -t 192.168.4.5:80 -r 192.168.2.100:80 -m -w l
  - ipvsadm -A -t 192.168.4.5:80 -r 192.168.2.200:80 -m -w l
  - ipvsadm -Ln
- 设置防火墙信任所有、关闭SELinux
LVS DR案例
- 拓扑图
- 后端真实服务器操作（两台Web）
  - 配置RIP、VIP
    - nmtui或nmcli配置RIP（192.168.4.100或192.168.4.200）
    - cd /etc/sysconfig/network-scripts/
    - cp ifcg-lo ifcfg-lo:0

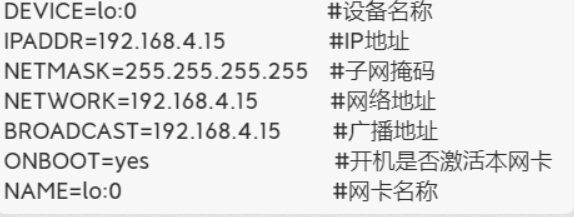

    - vim ifcfg-lo:0

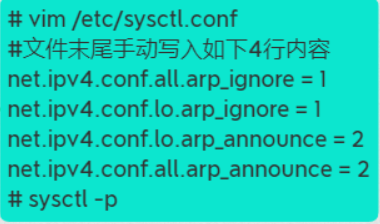

- - 修改内核参数、防止地址冲突

- - 重启：systemctl restart network
- 调度器操作
  - 配置VIP、DIP
    - nmtui或nmcli配置DIP（192.168.4.5/24）

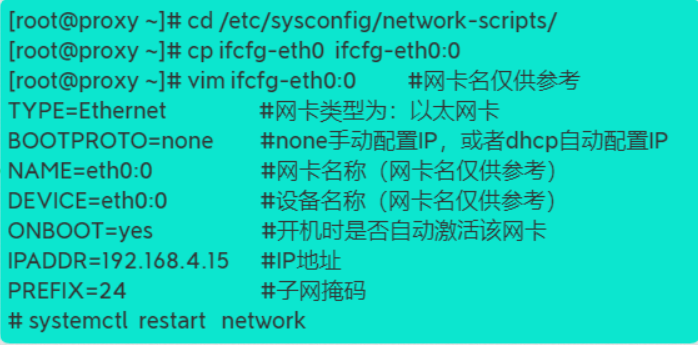

    - 配置VIP
- 配置LVS规则
  - ipvsadm -C
  - ipvsadm -A -t 192.168.4.15:80 -s rr
  - ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.100:80 -g
  - ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.200:80 -g
  - ipvsadm -Ln
- 调度器软件对比
  - Nginx分析
    - 优点：
      - 工作在7层，可以针对http做分流策略
      - 1.9版本开始支持4层代理
      - 正则表达式比HAproxy强大
      - 安装、配置、测试简单，通过日志可以解决多数问题
      - 并发量可以达到几万次
      - Nginx还可以作为Web服务器使用
    - 缺点：
      - 7层代理仅支持http、https、mail协议，应用范围小
      - 监控检查仅通过端口，无法使用url检查
  - LVS分析
    - 优点：
      - 负载能力强，工作在4层，对内存、cpu消耗低
      - 配置性低，没有太多可配置性，减少人为错误
      - 应用面广，几乎可以为所有应用提供负载均衡
    - 缺点：
      - 不支持正则表达式，不能实现动静分离
      - 如果网络架构巨大，LVS-DR模式配置比较繁琐
  - HAproxy分析
    - 优点：
      - 支持session、cookie功能
      - 可以通过url进行健康检查
      - 效率、负载均衡速度，高于Nginx，低于LVS
      - 调度算法丰富
    - 缺点：
      - 正则弱于Nginx
      - 日志依赖于syslogd
