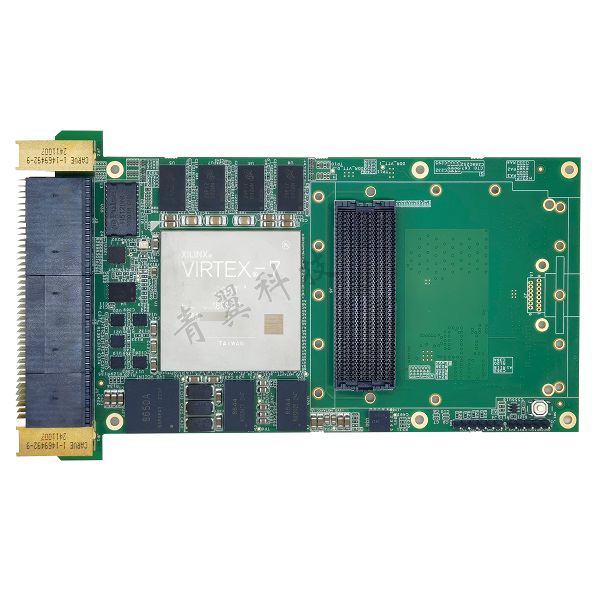

【VPX312-1】基于 3U VPX 总线架构的 JFM7VX690T FPGA 全国产化数据预处理平台

产品概述

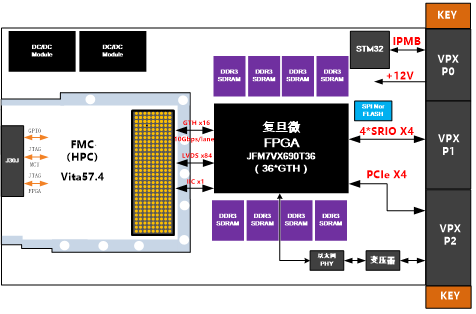

VPX312-1 是一款基于 3U VPX 总线架构的 JFM7VX690TFPGA 全国产化高性能数据预处理平台，该平台采用 1 片复旦微电子的 28nm Virtex-7 系列 FPGA JFM7VX690T36 作为主处理器，主要完成数据的采集、处理以及传输的功能。



板卡的 FPGA 支持 2 组 64 位 DDR3 SDRAM 高速数据缓存，每组DDR3 容量为 4GByte，板卡支持 1 个符合 VITA57.4 规范的 FMC（HPC）接口，可以支持基于高速 JESD204B 的数据采集，以及 LVDS的数据采集以及处理。板卡通过 4 路 X4 SRIO 与背板进行互联。板载一片 STM32 单片机进行健康管理。

该产品基于 3U VPX 可靠设计，适用于机载、车载等对环境要求比较苛刻的场景。可广泛应用于雷达与声呐信号处理、视频图像处理、光电系



技术指标

1. 板载FPGA实时信号处理器：JFM7VX690T36

• 支持2组DDR3 SDRAM：每组64位，每组4GByte容量；
• 支持1路GBE千兆以太网接口；
• 支持1片SPI Flash，容量为512Mbit，用于FPGA的加载；
• 支持1个FMC（HPC）接口；



2. 背板互联接口：

•  VPX P0支持+12V电源、系统复位、健康管理、IPMB总线；
•  VPX P1支持4路X4 SRIO@6.25Gbps/lane互联；
• VPX P2支持1路X4 PCIE@5Gbps/lane互联；
•  VPX P2支持1路GBE、16路LVDS、16路GPIO（方向可配）；



3. FMC接口性能：

• 支持16路GTH高速总线：DP0-DP15；

• 支持80对LVDS数据（LA/HA/HB）、支持4路时钟；

• 支持1路IIC接口：+3.3V电平标准；

• 对子卡提供VADJ可调电压；



4. 整板健康管理

•  支持1片STM32单片机做电压与温度监控；
•  支持1路IPMB总线管理（VPX P0接口）；



5. 其它接口性能：

• 1个前面板J30J类型JTAG调试接口（默认不焊接）；
• 前面板J30J支持：FPGA JTAG、MCU JTAG、4路GPIO；
• 支持从VPX P0引出DSP调试接口、板内自带JTAG接口；



6. 物理与电气特征

• 板卡尺寸：100 x 160mm；

• 板卡供电：4A max@+12V（±5%）；

• 散热方式：风冷/导冷散热；



7. 环境特征

• 工作温度：-40°~﹢80°C；
• 存储温度：-55°~﹢125°C；
• 工作湿度：5%~95%，非凝结；



软件支持

1. 可选集成板级软件开发包（BSP）：

•  FPGA底层接口驱动；
•  基于Windows/Linux的驱动；



2. 可根据客户需求提供定制化算法与系统集成：

应用范围

1. 雷达与中频信号处理；

2. 软件无线电验证平台；

3. 图形与图像处理验证平台。
