【PCIE709-1】基于复旦微 JFM7VX690T80 FPGA 的 8 通道光纤双 FMC 接口数据处理平台

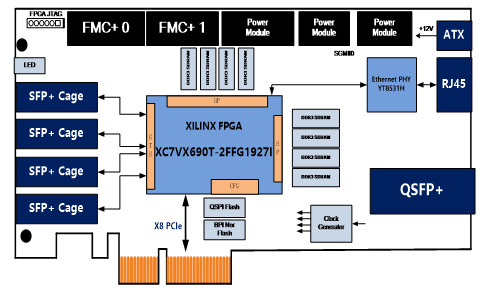

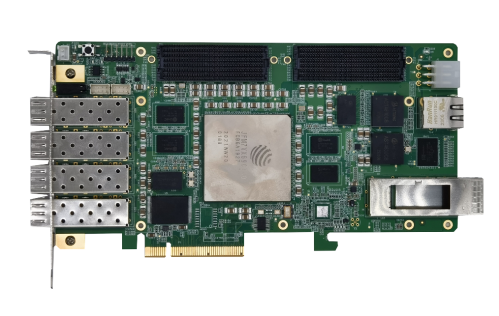

PCIE709-1 是一款基于上海复旦微 JFM7VX690T80 FPGA 的 8通道光纤双 FMC 接口数据预处理平台， 该板卡采用复旦微的高性能 7 系列 FPGA 作为实时处理器，实现 4 路 10G SFP+光纤以及 1 路 QSFP+通信接口、实现 1 路 X8 PCIE数据传输的功能。板载 2 组独立的 64 位 DDR3 SDRAM 大容量缓存。

板卡具有 2 个 FMC+扩展接口，可以插不同的子板以实现不同的接口功能，可以快速搭建起基于 FMC 接口 PCIE 总线的数据采集、处理平台。该板卡还支持 1 路 RJ45 千兆以太网口，通过以太网实现与上位机的数据交互。

该板卡为标准的全高 PCIE 板卡，可以插在标准的 PCIE 工控机和工作站中，适用于资源密集型的数据中心或工作站数据采集处理等场







技术指标

1.板载FPGA实时处理器：JFM7VX690T80；

• 系统逻辑资源：693120；DSP Slices：3600；



2.PCIE接口性能：

•  接口标准：PCI Expres Gen3 X8；
•  DMA 支持：支持 XDMA 或者 SG DMA；
•  驱动支持：支持 Win10/Win server、Linux 操作系统；



3 . 光纤接口性能：

•  接口标准：前面板支持 SFP+ 4 路，后面板支持 QSFP+ 1 路；
• 支持速率：每路光纤支持 10Gbps/lane；
• 支持协议：Serial RapidIO、Aurora 等；



3.动态存储性能：

• 缓存带宽：2 组独立的 64 位 DDR3，800MHz 工作时钟；
• 缓存容量：每组容量 4GByte，总共 8GByte；



4.网络接口性能：

• 支持 1 路 RJ45 网口，100/1000M 自适应以太网；
• 支持 SGMII 模式，连接到 V7 的 GTH 管脚；



5.FMC 接口性能：

• 支持 2 个 FMC+ HPC 接口；
• 每个 FMC 支持 16 路 GTH，最高支持 13.1Gbps/lane；
• 每个 FMC 支持 84 对 LVDS 信号；



6.其他接口性能：

•  支持 2 种 FLASH 加载模式：BPI 或者 SPI 模式，默认 BPI；
• 支持 JTAG 调试接口；支持 4 路 GPIO 输入/输出；



7 .物理与电气特征

• 板卡尺寸：106 x 207mm；
• 板卡供电：+12V@max 5A；
• 散热方式：风冷散热；
• 工作温度：-40°~85°C；存储温度：-55°~125°C；



软件支持

1.底层接口以及驱动程序：

•  FPGA 的 DDR3/光纤/网络等底层接口驱动；
•  FPGA PCIe DMA 驱动程序（支持 Windows 和 Linux）；



2.可根据客户需求提供定制化算法与系统集成：

应用范围

1. 雷达与中频信号处理；

2. 高速数据采集；

3. 图形与图像处理验证平台
