二层转发过程

一、什么是二层转发？

 二层转发就是基于MAC地址进行数据包转发。

详解：

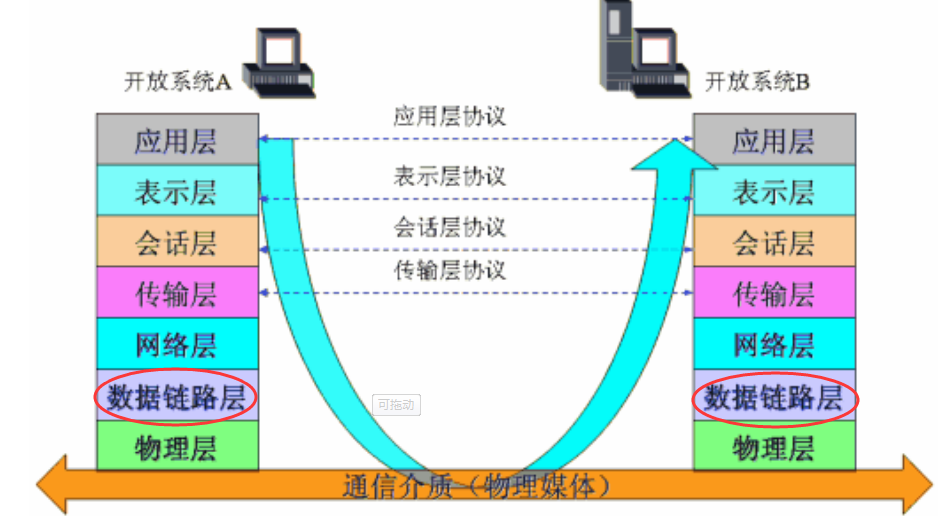

1、二层指的就是网络七层模型中的数据链路层。

2、数据链路层传输的数据单元叫 -- 帧

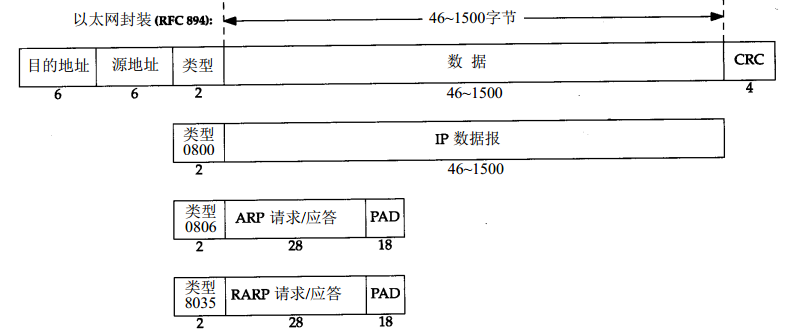

     以太帧格式



       前两个字段分别是目的地址和源地址字段。第3个字段是2字节的类型字段，用来标识上一层是什么协议(0x800：IP协议，0x0806：ARP协议等)。第4个字段是数据字段，长度在46-1500字节之间。最后一个字段是CRC检验字段，存放4字节的帧检测序列FCS。校验范围是目的地址、源地址、类型、数据字段。

MAC帧长度最小为64字节，数据字段最小为46字节，如果不够，则自动加0填充。



3、MAC 地址

　　

MAC地址也就是物理地址，大小为48位，6个字节，前24位是厂商代码，后24位为序号，比如H3C厂商代码为00-0f-e2。

• 单播地址：第一个字节最低位为0，如 00-0f-e2-00-00-06
• 多播地址：第一个字节最低位为1，如 01-0f-e2-00-00-06
• 广播地址：48位全为1，如ff-ff-ff-ff-ff-ff



4、冲突域与广播域

• 冲突网络（冲突域）：连接在同一个到导线上的所有工作站点集合，一个节点发出的报文其余节点都能收到，从而产生冲突。
• 广播网络（广播域）：限制以太网广播报文的范围，一个站点发送一个广播报文其余站点都可以收到。

5、转发

    基于MAC地址转发：主要是根据原MAC、目的MAC、MAC地址表进行业务转发（详细见原理）。

    基于VLAN转发：为了解决广播域的问题引入了VLAN机制进行隔离。



 二、二层转发原理

1、转发原理及流程

     原理：基于原MAC、目的MAC、MAC地址表进行业务转发

     流程：PC_A 与 PC_B通信

               ①PC_A发送ARP请求给交换机1来尝试获取计算机B的mac地址（基于以太网的通信必须在数据帧中指定目标MAC地址才能通信）

               ②交换机1收到广播帧（ARP请求）后，会将他发给除接收端口外的所有端口，也就是flooding了。

               ③计算机B收到ARP后，回复MAC地址给A。

               ④计算机A收到B的MAC地址后写入以太帧目的MAC中开始业务传输。

               ⑤交换机1收到PC_A发出的以太帧后，会进行查表，如果查到按照MAC地址表指定的端口转发，查不到的话就进行广播转发。





附：MAC地址学习流程（以下流程按照地址表中未学习到介绍，学习到的话直接转发）：

    ① PC_A 发送的以太帧进入交换机（假设与A连的端口是1，与B连的端口是2）

    ② 交换机查表，无相应信息

    ③ 交换机将收到以太帧的端口和源MAC地址学习到MAC转发表

    ④ 利用目的MAC转发，查表发现MAC转发表中无目的MAC对应信息

    ⑤ 广播，其他端口收到后丢弃，目的为以太帧中DMAC的设备接收

    注意：除非PC_B和PC_A是双向业务的交换机才会学到B的MAC地址，A->B单向不会。



注：

场景1

如果主机A没有主机B的ARP映射，主机A需要发送ARP请求，以获取主机B的MAC，将报文发往交换机C，交换机C采用洪泛的形式广播报文，主机B收到广播报文后，在自己的ARP缓存表中写入主机A的IP到MAC的映射，将自己的MAC封装到ARP回复报文中，单播给主机A，交换机C收到主机B恢复给主机A的ARP Reply报文后记录主机B的IP到MAC的映射表，并把报文转发给主机A，主机A获取到主机B的MAC后，在自己的ARP缓存表中写入主机B的IP到MAC的映射，构造报文发送给主机B。

场景2

主机A查看自己的ARP缓存，检查是否有主机B的IP到MAC的映射，如果有映射，构造报文，目的IP为主机B的IP，源IP为主机A的IP，目的MAC为主机B的MAC，源MAC为主机A的MAC，将报文发送给交换机C，交换机C进行MAC地址表学习，将主机A的MAC和报文入端口号记录下来，然后交换机C查看自己的MAC转发表，获取主机BMAC的映射端口，将报文从此端口转发出去，报文到达主机B。

跨vlan转发过程
