Origin2022中文版如何绘制反向双轴柱状图?

柱形图是科研中经常用到的,今天给大家分享创建反向双轴柱状图,可直观的在同一图表中展示两组正负数据,且即使两组数值差异较大也可正常显示,比文字描述更清晰

操作步骤:

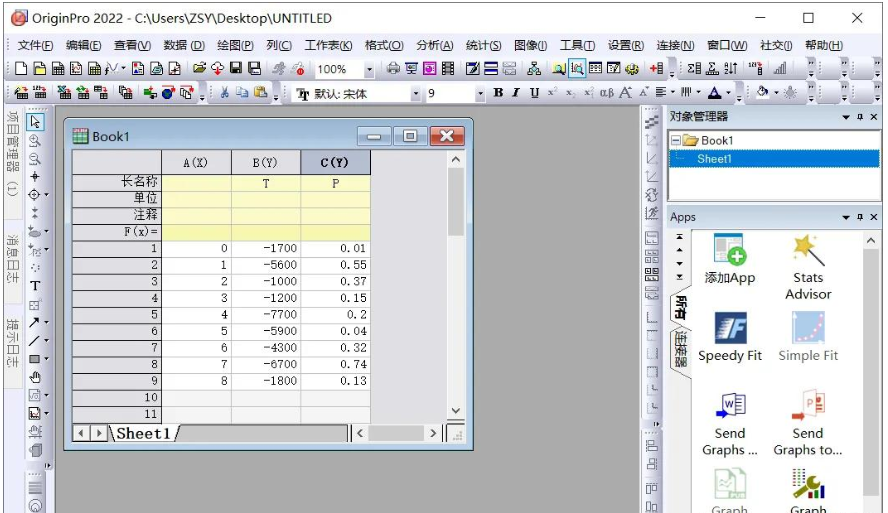

1、打开Origin2022软件,在Book1中输入如下示例数据

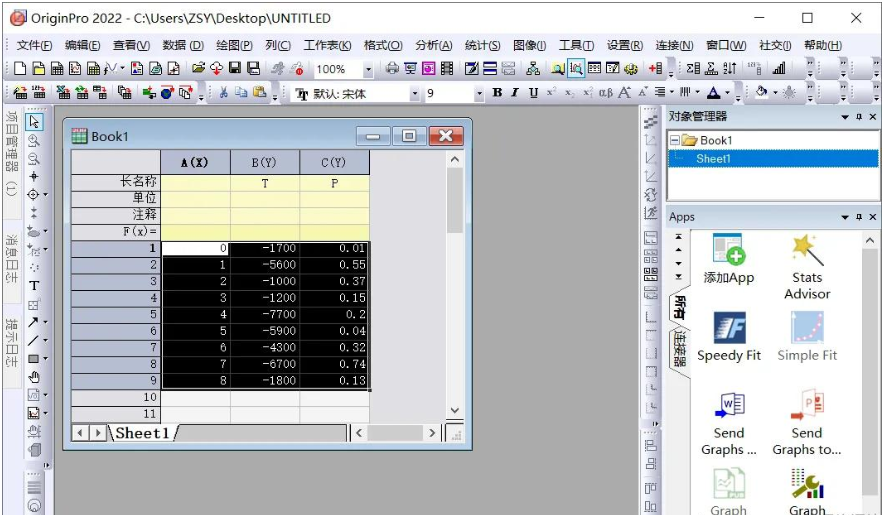

2、选中所有数据

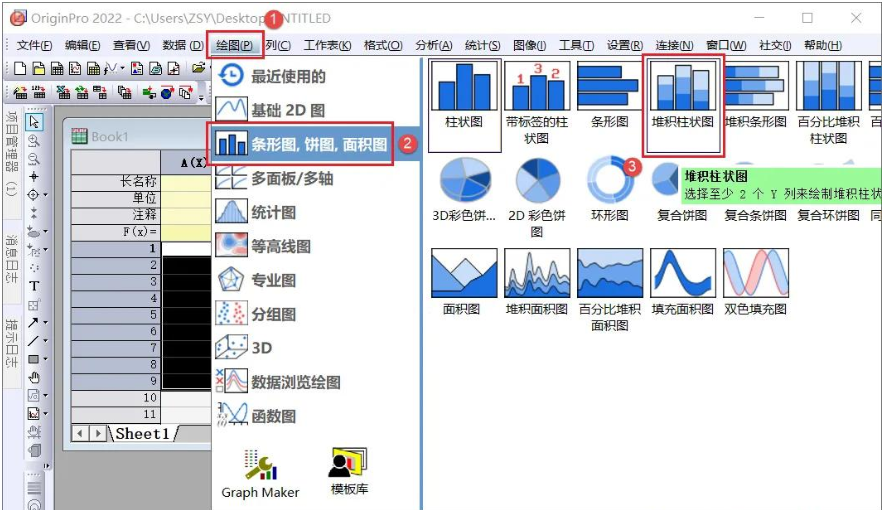

3、点击菜单栏中【绘图】→【柱形图,饼图,面积图】,然后在右侧展开列表中点击【堆积柱形图】

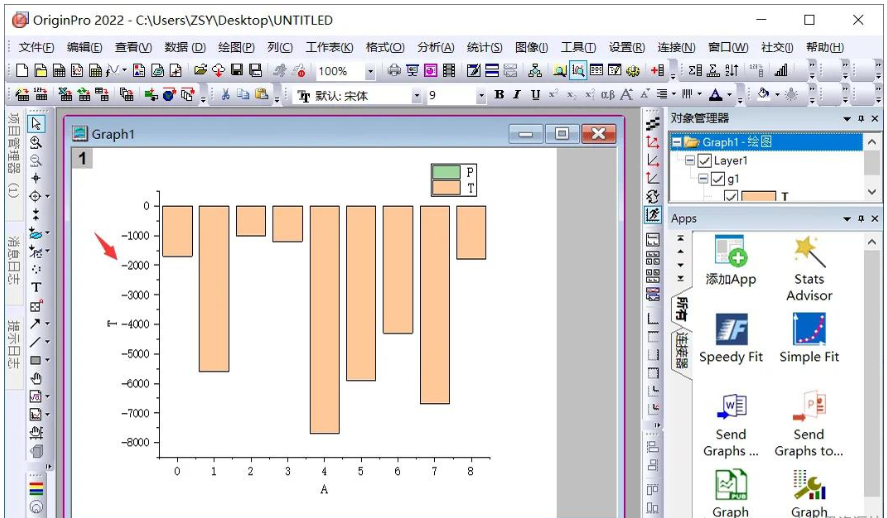

4、默认插入的柱形图如下,因两组数据值差异较大,其中一组数据无法正常显示,我们双击左侧Y轴设置

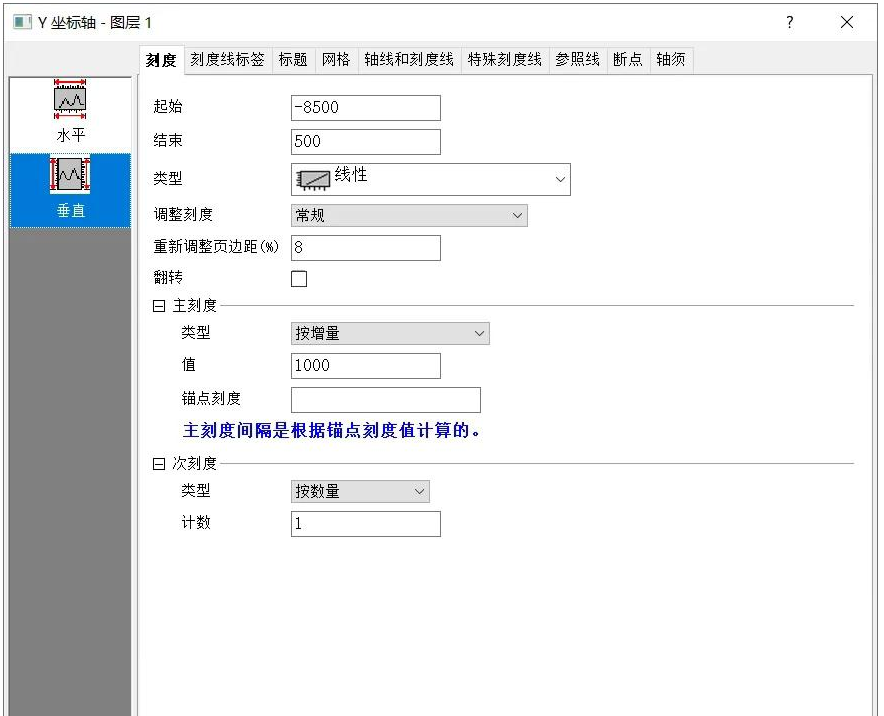

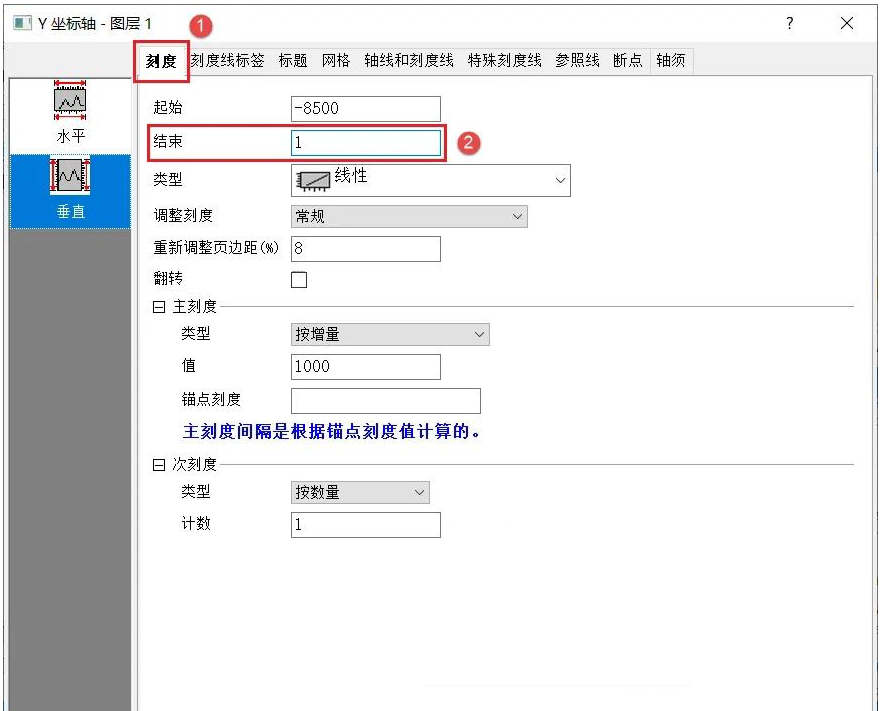

5、先点击【刻度】选项卡,然后将「结束」设为:1,它是根据实际数据进行合理调整

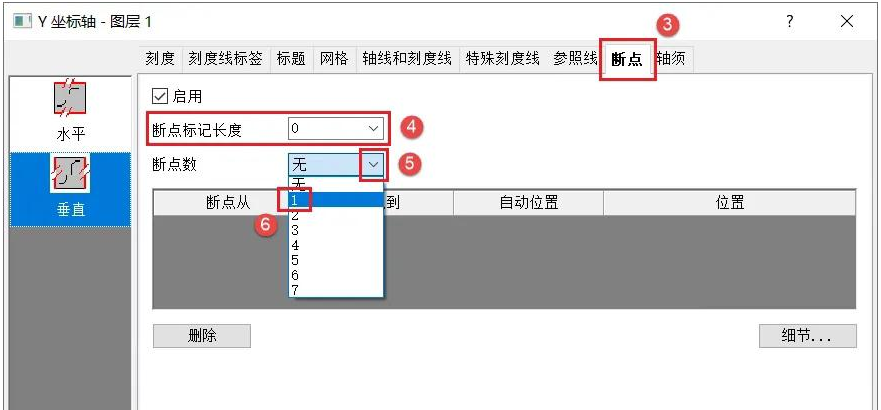

6、再点击【断点】选项卡,将「断点标记长度」设为0,表示我们不显示那个截断的标志,然后将「断点数」设为1

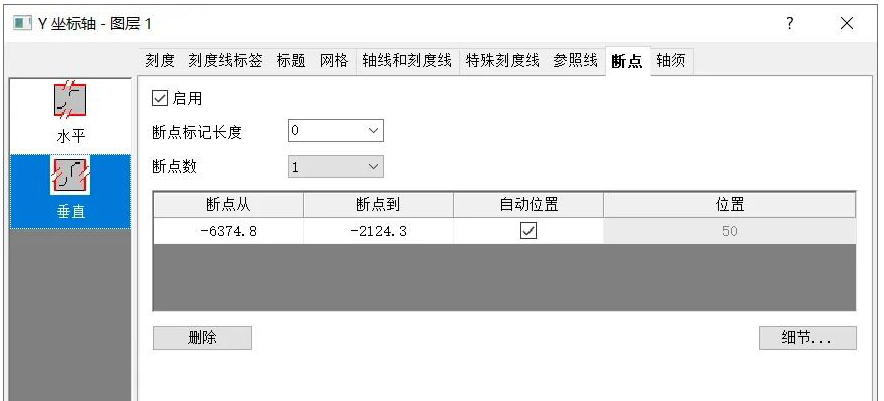

7、先取消「自动位置」下方的勾选,将「断点从」和「断点到」设为0,再将「位置」栏设为50,表示下部分柱形的占整个轴长的比例,点击【确定】退出

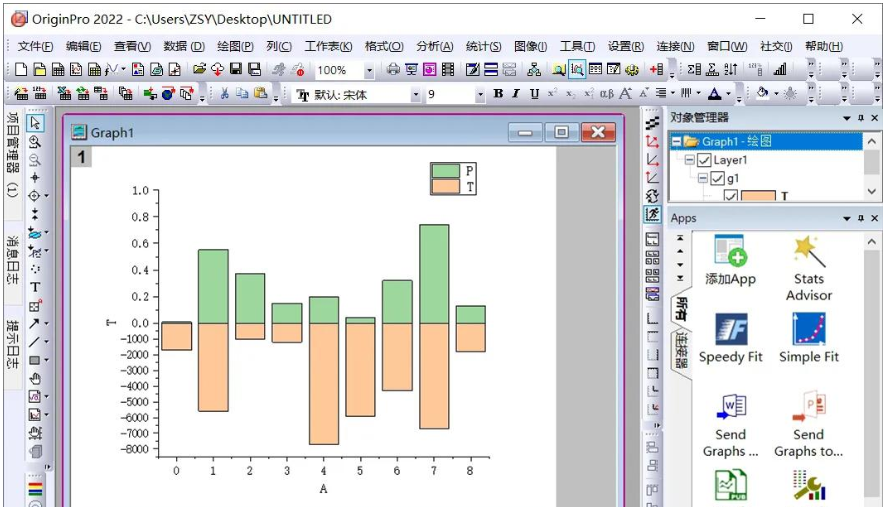

8、如上操作后原图就变成了如下样子,上下反向柱形图已基本完成了





9、最后再美化一下图形,如下
