第3章 Netty的组件和设计

第3章 Netty的组件和设计

Netty源码设计非常优秀。主要体现在技术方面和体系结构方面。

• 1. Netty基于Java NIO的异步和事件驱动的实现，保证了高负载下应用程序性能的最大化和可伸缩性。
• 2. Netty使用众多设计模式，将应用程序从网络层解耦。

3.1 Channel、EventLoop和ChannelFuture

Channel、EventLoop和ChannelFuture是Netty用于对网络进行的抽象:

• 1. Channel ------ Socket
• 2. EventLoop ------ 控制流、多线程和并发
• 3. ChannelFuture ------ 异步通知

3.1.1 Channel 接口

• 1. EmbeddedChannel ----- Embedded传输
• 2. LocalServerChannel ----- Local传输
• 3. NioDatagramChannel ----- UDP协议NIO传输
• 4. NioSctpChannel ----- SCTP协议NIO传输(基于Session) （注：SCTP (Stream Control Transmission Protocol)是一种传输协议，在TCP/IP协议栈中所处的位置和TCP、UDP类似，兼有TCP/UDP两者特征。）
• 5. NioSocketChannel ----- TCP协议NIO传输

3.1.2 EventLoop 接口

• 1. EventLoop是Netty中非常重要的组件，EventLoop用于处理生命周期中发生的所有事件。
• 2. 与EventLoop绑定的Thread称为I/O线程，用于处理整个Channel生命周期中的I/O事件。

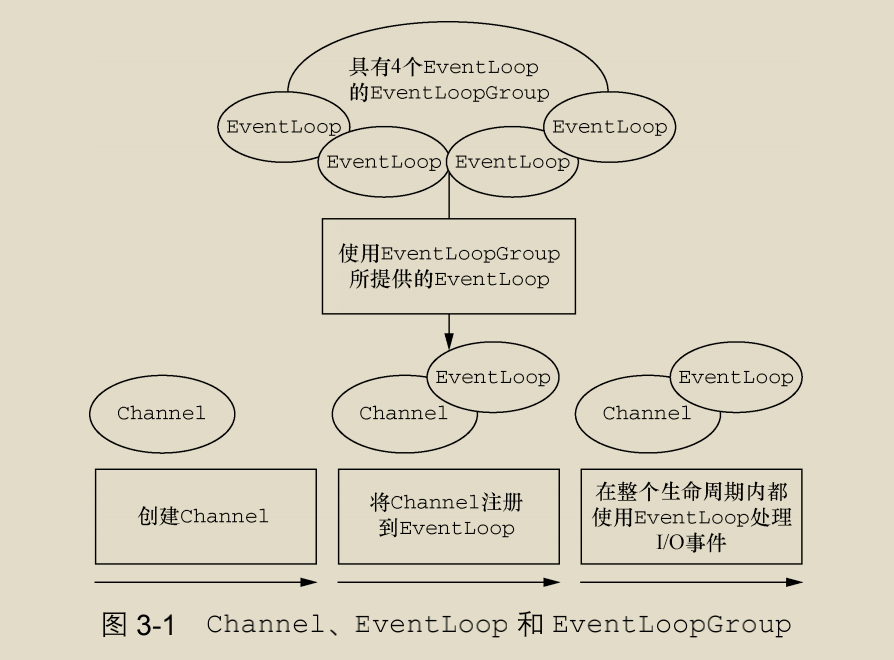

• 3. 下图说明Channel、EventLoop、Thread以及EventLoopGroup之间的关系

约定俗成的关系(非常重要):

• 1. 一个EventLoopGroup包含一个或多个EventLoop
• 2. 一个EventLoop在其生命周期内只能和一个Thread绑定
• 3. 所有由 EventLoop 处理的 I/O 事件都将在它专有的 Thread 上被处理
• 4. 一个Channel在其生命周期内，只能注册于一个EventLoop
• 5. 一个EventLoop可能被分配处理多个Channel。也就是EventLoop与Channel是1:n的关系
• 6. 一个Channel上的所有ChannelHandler的事件由绑定的EventLoop中的I/O线程处理
• 7. 不要阻塞Channel的I/O线程，可能会影响该EventLoop中其他Channel事件处理

3.1.3 ChannelFuture 接口

Netty中所有的I/O操作都是异步的，该异步操作可能无法立即得到返回。Netty提供addListener()方法注册回调函数。

• 1. 可以将ChannelFuture看作是将来要执行的操作的结果占位符，什么时候被执行，不知道。但肯定会被执行
• 2. 属于同一个Channel的操作(回调函数)都被保证将按照注册的顺序执行。

3.2 ChannelHandler 和 ChannelPipeline

3.2.1 ChannelHandler 接口（Netty 的主要组件）

• 1. Netty提供了很多扩展的ChannelHandler。如ChannelInboundHandler处理入站事件。
• 2. ChannelHandler的方法，就是常说的事件。如:channelActive(链路激活事件)等。所以，ChannelHandler可以说是处理事件的具体业务代码逻辑。

3.2.2 ChannelPipeline 接口

• 1. ChannelPipeline本质上是ChannelHandler链的容器
• 2. ChannelHandler是处理Channel上的入站和出站事件的代码。
• 3. ChannelHandler对象接收事件触发并执行实现的业务逻辑，接着传递给链中的下一个ChannelHandler处理

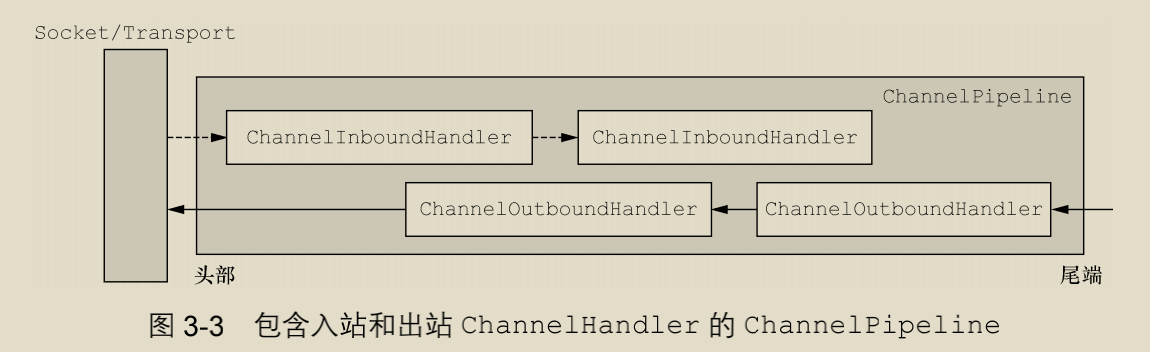

• 4. 请注意下图中头部-尾端，Netty的头部-尾端是规定的，需要记住。

ChannelHandler 安装到 ChannelPipeline 中的过程如下所示： 

1. 一个ChannelInitializer的实现被注册到了ServerBootstrap中 ； 
2. 当 ChannelInitializer.initChannel()方法被调用时，ChannelInitializer将在 ChannelPipeline 中安装一组自定义的 ChannelHandler； 
3. ChannelInitializer 将它自己从 ChannelPipeline 中移除。

上图解释:

• 1. 一个入站事件被读取，从ChannelPipeline头部开始流动，传递给第一个ChannelInBoundHandler，这个 ChannelHandler 不一定会实际地修改数据，具体取决于它的具体功能。在这之后，数据将会被传递给链中的下一个ChannelInboundHandler。最终，数据将会到达 ChannelPipeline 的尾端
• 2. 一个出站事件触发，从链路尾端的ChannelOutboundHandler开始流动，直到它到达链的头部为止。

注：一个 Netty 应用程序中入站和出站数据流之间的区别。从一个客户端应用程序
的角度来看，如果事件的运动方向是从客户端到服务器端，那么我们称这些事件为出站的，反之
则称为入站的。

3.2.3 channel.write(...)和channelHandlerContext.write(...)区别

• 1. channel.write(...) ----- 将会导致消息从ChannelPipeline 的尾端开始流动
• 2. channelHandlerContext.write(...) ----- 将导致消息从 ChannelPipeline 中的下一个 ChannelHandler 开始流动
• 3. ctx.write(...)的性能优于channel.write(...)
• 4. channelHandlerContext.write(...)是将消息从当前的出站队列Hanlder往头部传。 channel.write(...)是从ChannelPipeline的尾部开始往头部传。如果没有理解这点，请看下文。

3.2.4 编码器和解码器

• 1. Netty提供多种编码器和解码器，比如:ProtobufDecoder或ProtobufEncoder。所有由 Netty 提供的编码器/解码器适配器类都实现
     了 ChannelOutboundHandler 或者 ChannelInboundHandler 接口
• 2. 编码器/解码器中覆写了channelRead()方法，在方法里调用encode()/decode()方法。再传递给下一个ChannelHandler处理.
• 3. 解码器添加在入站事件的头部，编码器添加在出站事件的头部。天然的解决了网络数据的编解码，非常优秀的设计。

3.2.5 抽象类 SimpleChannelInboundHandler

最常见的情况是，你的应用程序会利用一个 ChannelHandler 来接收解码消息，并对该数据应用业务逻辑。
要创建一个这样的 ChannelHandler，你只需要扩展基类 SimpleChannelInboundHandler，其中 T 是你要处理的消息的 Java 类型 。
在这个 ChannelHandler 中， 你将需要重写基类的一个或者多个方法，并且获取一个到 ChannelHandlerContext 的引用，这个引用将作为输入参数传递给 ChannelHandler 的所有方法。
在这种类型的 ChannelHandler 中，最重要的方法是 channelRead0(ChannelHandlerContext,T)，只要不要阻塞当前的 I/O 线程即可。

3.3 引导

Netty有两种类型的引导: 客户端(Bootstrap)和服务端(ServerBootstrap)

• 1. Bootstrap(客户端) - 连接远程的主机和端口
• 2. ServerBootstrap(服务端) - 两个端口。第一个是本地监听端口，第二个是与tcp连接端口。
• 3. 客户端需要一个EventLoopGroup；服务端需要两个EventLoopGroup

3.3.1 服务端需要两个EventLoopGroup

Netty的服务端负责两项任务:

• 1. 监听本地端口，等待客户端连接。
• 2. 建立客户端通信的临时分配的端口。所以服务端有两个EventLoopGroup，通常称为: bossEventLoopGroup + workerEventLoopGroup.

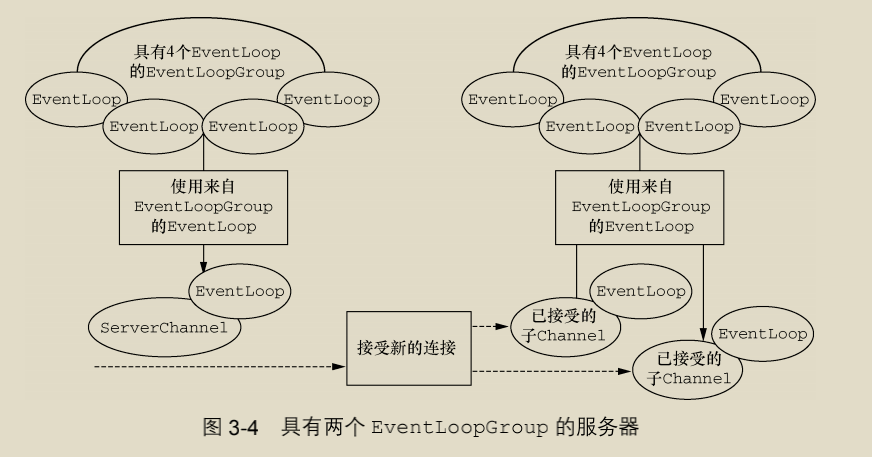

上图解释:

因为服务器需要两组不同的 Channel。第一组将只包含一个 ServerChannel，代表服务
器自身的已绑定到某个本地端口的正在监听的套接字。而第二组将包含所有已创建的用来处理传
入客户端连接（对于每个服务器已经接受的连接都有一个）的 Channel。

与 ServerChannel 相关联的 EventLoopGroup 将分配一个负责为传入连接请求创建
Channel 的 EventLoop。一旦连接被接受，第二个 EventLoopGroup 就会给它的 Channel
分配一个 EventLoop。

• 1. 上图左边的是ServerChannel，用于监听本地端口的通道。对应于bossEventLoopGroup
• 2. 右边的是与具体客户端连接的channel，用于数据通信。对应于workerEventLoopGroup

代码:

private EventLoopGroup bossGroup = new NioEventLoopGroup();
private EventLoopGroup workerGroup = new NioEventLoopGroup(2,...);

public void bind(int port) throws InterruptedException {
    ServerBootstrap bootstrap = new ServerBootstrap();
    bootstrap.group(bossGroup, workerGroup)
            .channel(NioServerSocketChannel.class)
            .option(ChannelOption.SO_BACKLOG, 1024)
            .childHandler(new ChildChannelHandler());

    ChannelFuture cf = bootstrap.bind(port);
    cf.addListener(new ChannelFutureListener() {
        @Override
        public void operationComplete(ChannelFuture future) throws Exception {
            if(future.isSuccess()) {
                LOGGER.info("netty server bind success.");
            } else {
                LOGGER.error("netty server bind fail.", future.cause());
            }
        }
    });
}

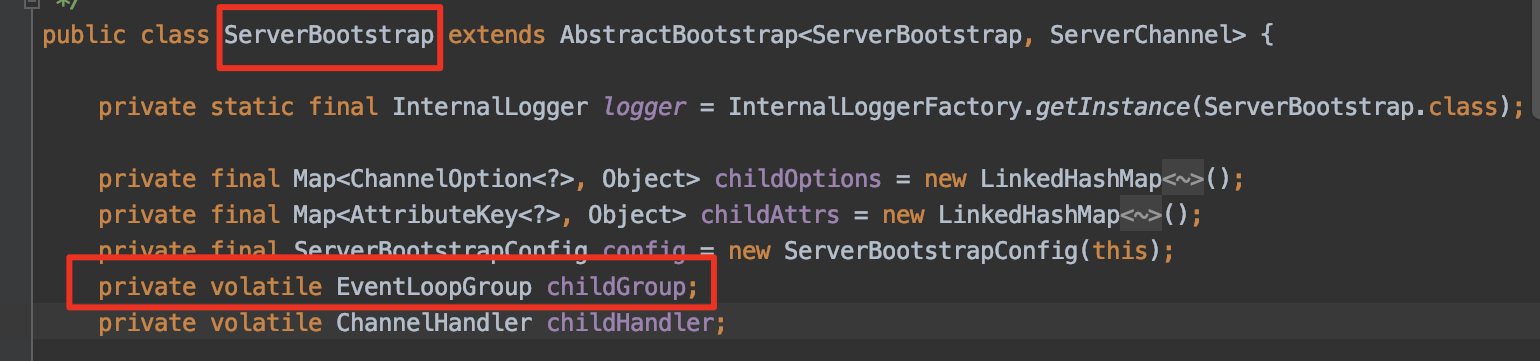

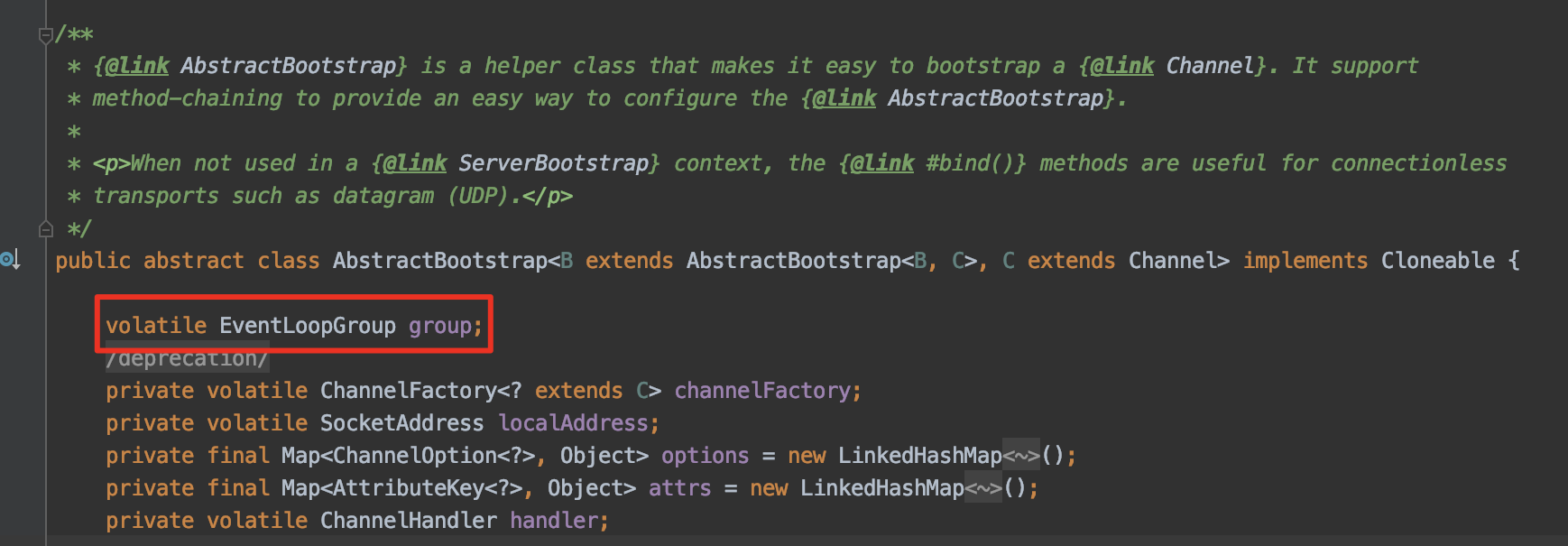

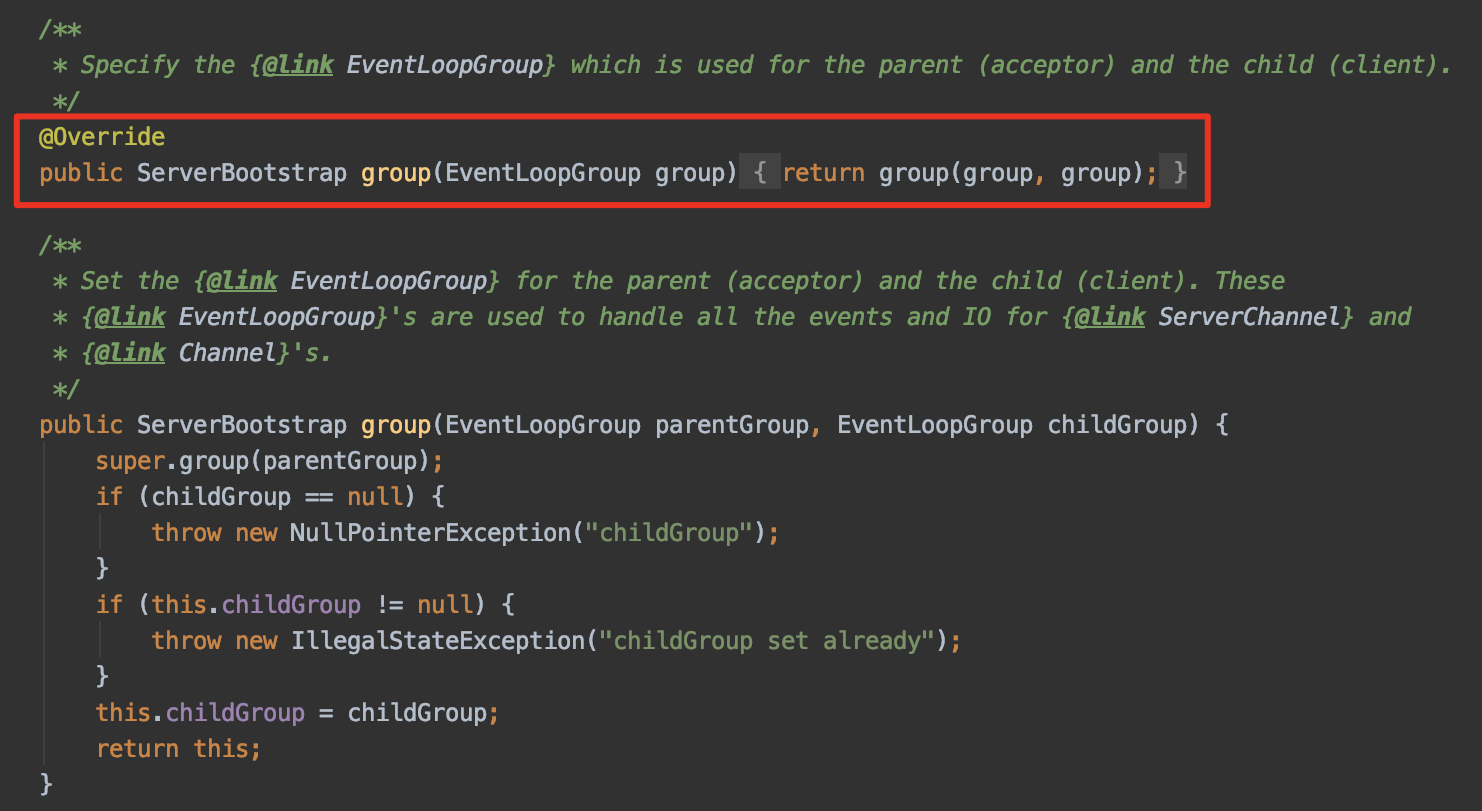

其实传一个EventLoopGroup也是可行的，源码如下



共用了一个EventLoopGroup
