异常数据处理-箱型图

1.箱型图

它主要用于反映原始数据分布的特征，还可以进行多组数据分布特征的比较





 2.适合数据类型

针对连续型变量

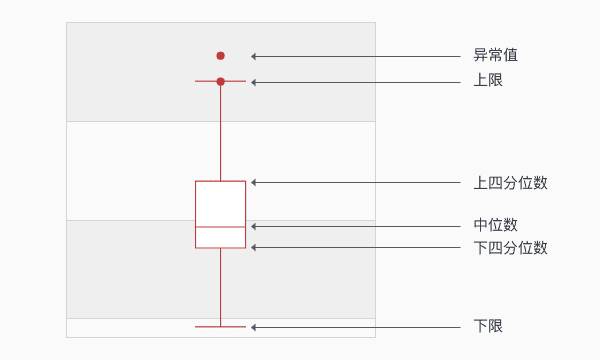

 图表解读：

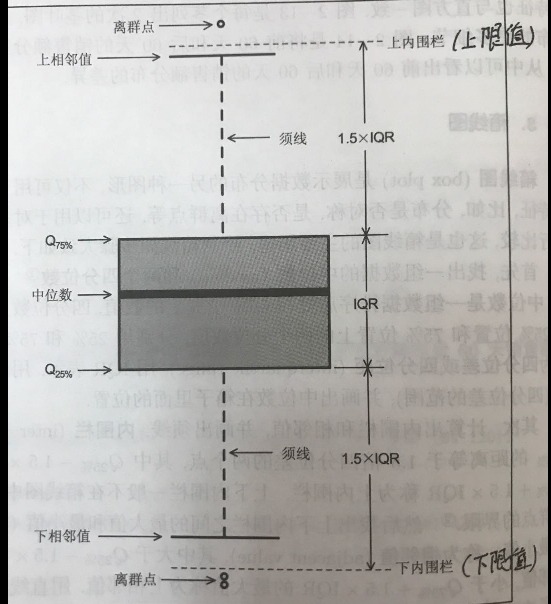

1.箱子的大小取决于数据的四分位距，即IQR = Q3 - Q1（Q3: 75%分位数 , Q1: 25%分位数 , Q3和Q1为四分位数)。50%的数据集中于箱体，若箱体太大即数据分布离散，数据波动较大，箱体小表示数据集中。

2.箱子的上边为上四分位数Q3，下边为下四分位数Q1，箱体中的横线为中位数Q2（50%分位数）

3.箱子的上触须为数据的最大值Max，下触须为数据的最小值Min（注意是非离群点的最大最小值，称为上下相邻值）

4.若数据值 > Q3+1.5 * IQR（上限值） 或 数据值 < Q1-1.5 * IQR（下限值） ,均视为异常值。数据值 > Q3+3 * IQR 或 数据值 < Q1-3 * IQR ,均视为极值。在实际应用中，不会显示异常值与极值的界限，而且一般统称为异常值。

• 也表明上下触须不一定是数据的最大最小值，

• （1）若数据的最大值比上限值小的，那么上触须顶点就是观察到的最大的；若数据的最大值比上限值大的，那么上触须顶点就是上限值，观察到的最大值就是异常点。
• （2）若数据的最小值比下限值大的，那么下触须顶点就是观察到的最小值；若数据的最小值比下限值小的，那么下触须顶点就是下限值，观察到的最小值就是异常点。

• 上述情况复杂，在线范围外的，直接理解成异常值即可

3.python中plt.boxplot()使用

下面是plt.boxplot（）的参数

plt.boxplot(x,
notch=None,
sym=None,
vert=None,
whis=None,
positions=None,
widths=None,
patch_artist=None,
bootstrap=None,
usermedians=None,
conf_intervals=None,
meanline=None,
showmeans=None,
showcaps=None,
showbox=None,
showfliers=None,
boxprops=None,
labels=None,
flierprops=None,
medianprops=None,
meanprops=None,
capprops=None,
whiskerprops=None,
manage_xticks=True,
autorange=False,
zorder=None,
hold=None,
data=None)

• x：指定要绘制箱线图的数据；
• notch：是否是凹口的形式展现箱线图，默认非凹口；
• sym：指定异常点的形状，默认为+号显示；
• vert：是否需要将箱线图垂直摆放，默认垂直摆放；
• whis：指定上下须与上下四分位的距离，默认为1.5倍的四分位差；
• positions：指定箱线图的位置，默认为[0,1,2…]；
• widths：指定箱线图的宽度，默认为0.5；
• patch_artist：是否填充箱体的颜色；
• meanline：是否用线的形式表示均值，默认用点来表示；
• showmeans：是否显示均值，默认不显示；
• showcaps：是否显示箱线图顶端和末端的两条线，默认显示；
• showbox：是否显示箱线图的箱体，默认显示；
• showfliers：是否显示异常值，默认显示；
• boxprops：设置箱体的属性，如边框色，填充色等；
• labels：为箱线图添加标签，类似于图例的作用；
• filerprops：设置异常值的属性，如异常点的形状、大小、填充色等；
• medianprops：设置中位数的属性，如线的类型、粗细等；
• meanprops：设置均值的属性，如点的大小、颜色等；
• capprops：设置箱线图顶端和末端线条的属性，如颜色、粗细等；
• whiskerprops：设置须的属性，如颜色、粗细、线的类型等；

例子

import numpy as np
import matplotlib.pyplot as plt
plt.style.use("ggplot")
plt.rcParams["font.sans-serif"]=["SimHei"] #正常显示中文标签
plt.rcParams["axes.unicode_minus"]=False #正常显示负号
np.random.seed(800) #设置随机种子
data=np.random.randint(1,100,55)
plt.figure(figsize=(5,6)) #设置图形尺寸大小
plt.boxplot(data,
notch=False, #中位线处不设置凹陷
widths=0.2, #设置箱体宽度
medianprops={'color':'red'}, #中位线设置为红色
boxprops=dict(color="blue"), #箱体边框设置为蓝色
labels="A", #设置标签
whiskerprops = {'color': "black"}, #设置须的颜色，黑色
capprops = {'color': "green"}, #设置箱线图顶端和末端横线的属性，颜色为绿色
flierprops={'color':'purple','markeredgecolor':"purple"} #异常值属性，这里没有异常值，所以没表现出来
)
plt.title("55个1-100的随机整数的箱线图",fontsize="xx-large",color="#DE0052")
plt.show()
