08.（结构型模式）java设计模式之组合模式

一、什么是组合模式

简介：

组合模式（Composite Pattern），又叫部分整体模式，它创建了对象组的树形结构。将对象组合成树状结构以表示“整体-部分”的层次关系。
组合模式依据树形结构来组合对象，用来表示部分以及整体层次。
组合模式属于结构型模式。
组合模式使得用户对单个对象和组合对象的访问具有一致性。即：组合能让客户以一致的方式处理个别对象以及组合对象。

应用场景：

银行总行，总行有前台、后勤、网络部门等，辖区下还有地方分行，也有前台、后勤、网络部门，最小的分行就没有子分行了
公司也是，总公司下有子公司，每个公司大部分的部门都类似

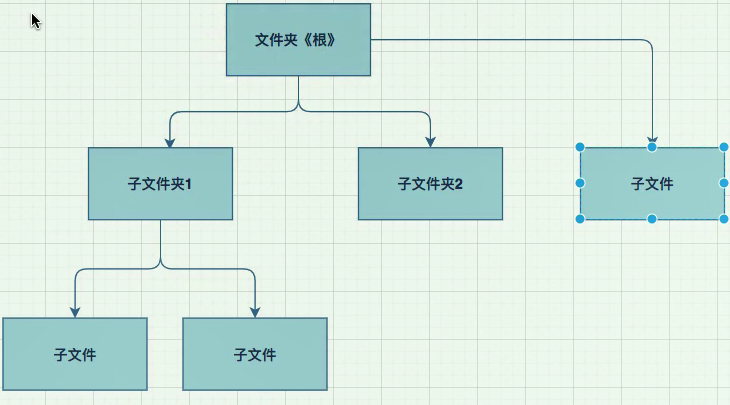

文件夹和文件，都有增加、删除等api，也有层级管理关系
当想表达对象的部分-整体的层次结构
当我们的要处理的对象可以生成一颗树形结构，我们要对树上的节点和叶子进行操作时，它能够提供一致的方式，而不用考虑它是节点还是叶子

二、组合模式的实现方式

模式结构分析：

　　这种形式涉及到三个角色：

抽象构件(Component)角色 :它是一个抽象接口，表示树根，例子∶总行
树枝构件(Composite)角色︰和组合部件类似，也有自己的子节点，例子:总行下的分行
树叶构件(Leaf)角色:在组合中表示子节点对象，注意是没有子节点，例子:最小地方的分行

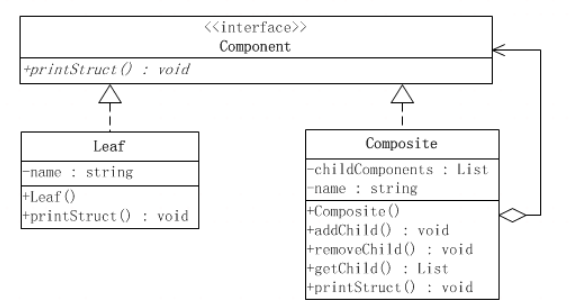

类关系图：

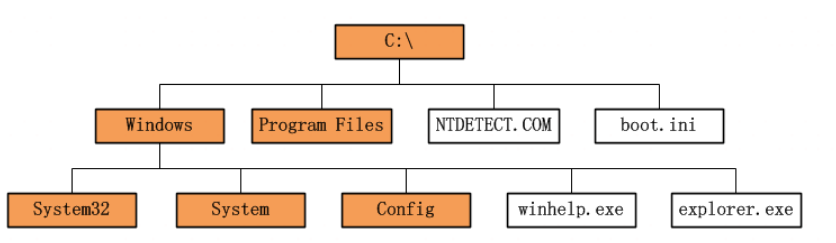

统一模型：

代码实现：

查看代码


/*
*根节点，抽象类，通⽤的属性和⽅法
* */
public abstract class Root {
    private String name;
    public Root(String name){
        this.name = name;
    }
    public String getName() {
        return name;
    }
    public void setName(String name) {
        this.name = name;
    }
    public abstract void addFile(Root root);
    public abstract void removeFile(Root root);
    public abstract void display(int depth);
}

/*
* 具体的⽂件夹，⾥⾯可以添加⼦⽂件夹或者⽂件
* */
public class Folder extends Root {
    List<Root> folders = new ArrayList<>();
    public Folder(String name){
        super(name);
    }
    public List<Root> getFolders() {
        return folders;
    }
    public void setFolders(List<Root> folders)
    {
        this.folders = folders;
    }
    @Override
    public void addFile(Root root) {
        folders.add(root);
    }
    @Override
    public void removeFile(Root root) {
        folders.remove(root);
    }
    @Override
    public void display(int depth) {
        StringBuilder sb = new StringBuilder();
        for(int i=0; i<depth;i++){
            sb.append("-");
        }
        //打印横线和当前⽂件名
        System.out.println(sb.toString()+this.getName()
        );
        for(Root r : folders){
            //每个下级，横线多2个
            r.display(depth+2);
        }
    }
}

/*
*这个类是没有节点，不⽤存储其他⼦类数组，所以是叶⼦节点
* */
public class File extends Root{
    public File(String name){
        super(name);
    }
    @Override
    public void addFile(Root root) {
    }
    @Override
    public void removeFile(Root root) {
    }
    @Override
    public void display(int depth) {
        StringBuilder sb = new StringBuilder();
        for(int i=0; i<depth;i++){
            sb.append("-");
        }
        //打印横线和当前⽂件名

        System.out.println(sb.toString()+this.getName()
        );
    }
}

测试用例：

/*
* 组合模式
* */
@Test
public  void compositeDesign(){
    //创造根⽂件夹
    Root root1 = new Folder("C://");
    //建⽴⼦⽂件
    Root desktop = new Folder("桌⾯");
    Root myComputer = new Folder("我的电脑");
            //建⽴⼦⽂件
            Root javaFile = new File("HelloWorld.java");
    //建⽴⽂件夹关系
    root1.addFile(desktop);
    root1.addFile(myComputer);
    //建⽴⽂件关系
    myComputer.addFile(javaFile);
    //从0级开始展示，每下⼀级，多2条横线
    root1.display(0);
    //另外⼀个根
    Root root2 = new Folder("D://");
    root2.display(0);
}
