实验一：SDN

实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。


2. 使用Mininet的命令行生成如下拓扑：
   a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

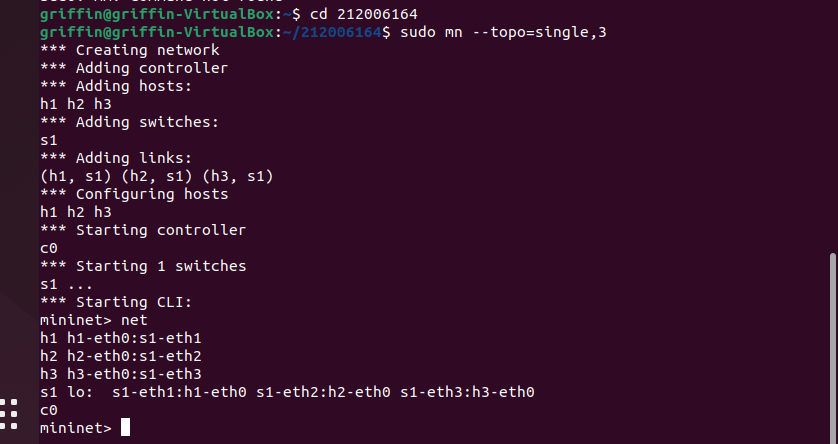

3. b) 3台主机，每个主机都连接到同1台交换机上。

4.

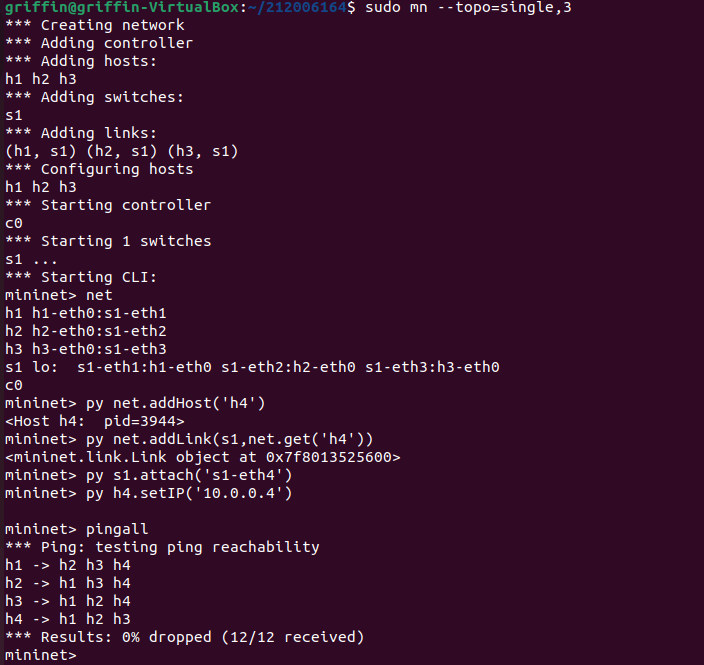

5. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

6.

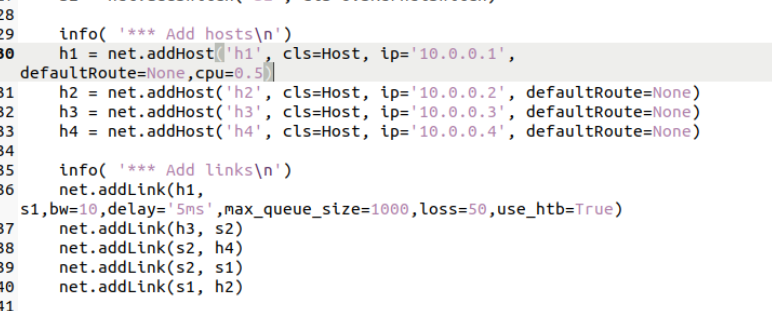

7. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
   a) h1的cpu最高不超过50%；
   b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。







（二）进阶要求

编写Python脚本，生成如下数据中心网络拓扑，要求：

• 编写.py拓扑文件，命名为“学号_fattree.py”；

• 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

• 设备名称必须和下图一致；

• 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。


• 参考资料

•





















四、实验报告

1. 请用Markdown排版，提交在博客园班级作业区，不熟悉Markdown的同学可参考Markdown示例
2. 基础要求提交以下内容，其余文字请勿赘述，否则扣分

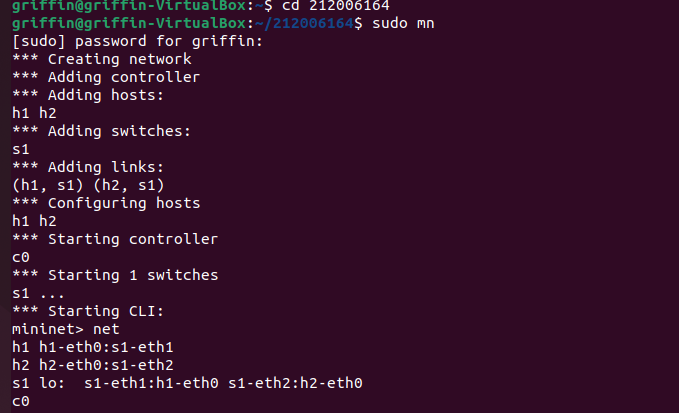

• a) 第1步Mininet运行结果截图
• b) 第2步的执行结果截图
• c) 第3步提交修改过的“学号.py”代码、Mininet运行结果

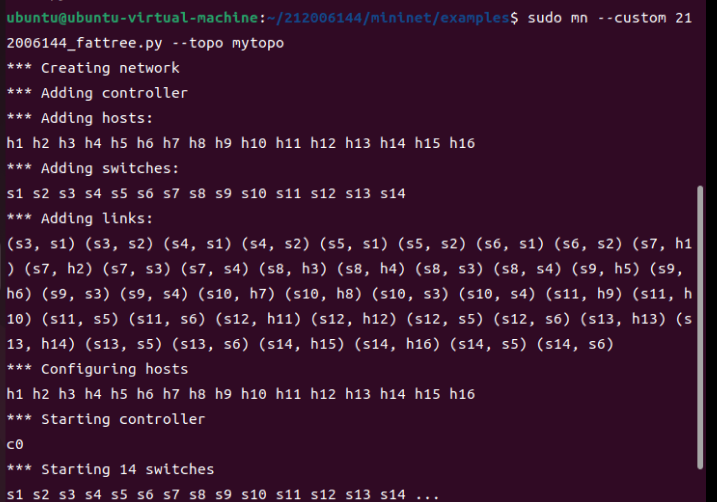

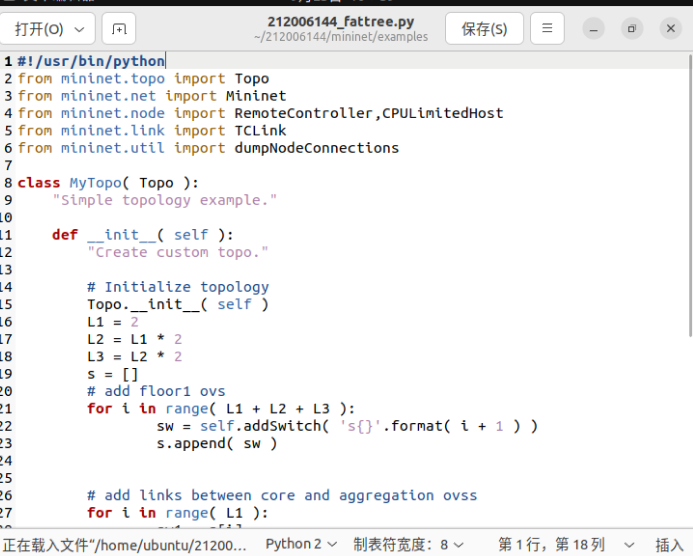

3. 进阶要求为选做，有完成的同学请提交学号_fattree.py代码和执行结果截图，有完成比未完成的上机分数更高。
4. 个人总结，包括但不限于实验难本次实验中前面的基本要求都是比较简单的，根据群里发的ppt都可以完成，在第四步的过程中，因为python的版本不同导致出现mininet报错，但是在老师的帮助下还是成功的解决了问题，在这次实验，初步明白了脚本的运行方式，懂得了拓扑实验的使用方法，对mininet的相关操作有了进一步的了解，学会了用mininet的可视化工具来生成拓扑以及用mininet的命令行生成特定拓扑，发现自己在编辑文件方面掌握的还不是很熟练。在以后的学习中需要加强学习以及锻炼。度、实验过程遇到的困难及解决办法，个人感想，不少于200字。
